Verbindungsdiagramm

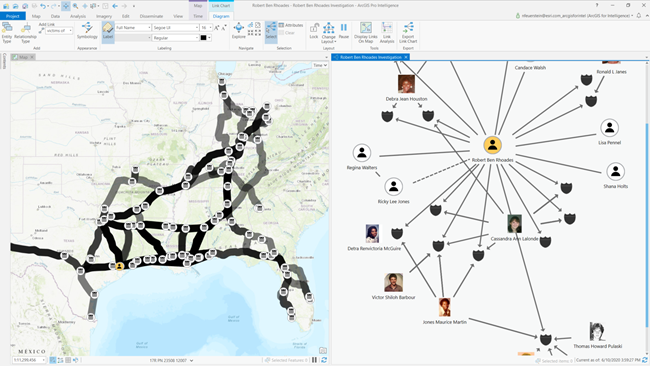

Ein Verbindungsdiagramm ermöglicht das Visualisieren von Beziehungen zwischen Entitäten in Daten und stellt eine ergänzende Ansicht zur Karte dar. Ein Verbindungsdiagramm enthält zwei Hauptkomponenten: Knoten und Verbindungen. Knoten, die als Felder mit einem Symbol und einer Beschriftung visualisiert werden können, stellen Entitäten dar, also eine beliebige Person, einen beliebigen Ort oder einen beliebigen Gegenstand. In den Daten können Sie sich diese Entitäten als eine Zeile in einer Tabelle vorstellen. Diese Entitäten wurden in ArcGIS in der Regel als Punkt-Features auf einer Karte angezeigt. Sie können einem Verbindungsdiagramm Knotensammlungen hinzufügen, indem Sie dem Diagramm eine(n) oder mehrere Layer bzw. Standalone-Tabellen (im Bereich Inhalt aufgelistet) als Entitätstyp hinzufügen. Verbindungen sind die Linien, die Knoten in einem Diagramm verbinden. Sie stellen Beziehungen visuell dar. Sind zwei Knoten miteinander verbunden, wird davon ausgegangen, dass zwischen diesen Knoten eine Beziehung besteht. Zum Darstellen von Verbindungen erstellen Sie Beziehungstypen, die Knoten auf der Grundlage gemeinsamer Feldwerte verbinden. Sie können Verbindungen zwischen Knoten auch manuell hinzufügen.
