Synthetic Aperture Radar-Raster-Typen
Es sind viele SAR-Sensortypen (Synthetic Aperture Radar) verfügbar, und für jeden Typ sind verschiedene Produkttypen und Polarisationen vorhanden. Dank des aktiven Fernerkundungssystems funktionieren SAR-Satelliten bei Tag und Nacht.
Zurzeit werden nur mit der Rückprojektionsmethode für die Bilderstellung verarbeitete SAR-Daten unterstützt.
Capella
Capella ist eine Konstellation hochauflösender kommerzieller SAR-Mikrosatelliten. Der X-Band-Sensor nutzt eine Mittenfrequenz von 9,65 GHz (Wellenlänge von ca. 3,1 Zentimetern). Die Satelliten erfassen Daten in den drei Modi Stripmap (SM), Sliding Spotlight (SS) und Spotlight (SP), mit einer Abdeckung von bis zu 20 Kilometern und einer Auflösung von 0,5 Metern. Alle drei Modi beinhalten ein Einfach-Polarisationsprodukt (HH oder VV).
|
Polarisation |
Band |
Wellenlänge (cm) |
|---|---|---|
|
HH |
X |
3.1 |
|
VV |
X |
3.1 |
Produkttypen
Unterstützt werden GEC-Produkte (Capella Geocoded Ellipsoid Corrected), GEO-Produkte (Geocoded Terrain Corrected) und SICD-Produkte (Sensor Independent Complex Data).
GEC: Diese Produkte sind Multilook-Bilder, die mithilfe eines ellipsoidförmigen Modells der Erde auf die Bodenreichweite bezogen projiziert und mit einer Range-Doppler-Methode sowie der durchschnittlichen Szenenmittelpunkthöhe orthorektifiziert wurden. Ein GEC-Bild wird als reellwertiges Array gespeichert. Der Wert in jedem Pixel stellt die Amplitude des reflektierten Rückstreusignals dar. GEC-Produkte weisen Pixel mit annähernd quadratischer Auflösung und einen quadratischen Pixelabstand auf.
GEO: Diese Produkte sind Multilook-Bilder, die mithilfe eines digitalen Höhenmodells (DEM) auf die Bodenreichweite bezogen projiziert und mit einer Range-Doppler-Methode sowie einem DEM orthorektifiziert wurden. Ein GEO-Bild wird als reellwertiges Array gespeichert. Der Wert in jedem Pixel stellt die Amplitude des reflektierten Rückstreusignals dar. GEO-Produkte weisen Pixel mit annähernd quadratischer Auflösung und einen quadratischen Pixelabstand auf.
SICD: Bei diesen Produkten handelt es sich um in der Schrägentfernung aufgenommene SLC-Bilder (Single Look Complex). Ein SLC-Bild wird als komplexwertiges Array gespeichert. Der einzelne komplexe Wert in jedem Pixel stellt die Amplitude und Phase des reflektierten Rückstreusignals dar.
Verarbeitungsvorlagen
Die folgenden Verarbeitungsvorlagen sind verfügbar:
Stripmap: Nur Daten im Modus "Stripmap" werden verarbeitet.
Sliding Spotlight: Nur Daten im Modus "Sliding Spotlight" werden verarbeitet.
Spotlight: Nur Daten im Modus "Spotlight" werden verarbeitet.
Hinweis:
Die SLC- und SICD-Produkte im Spotlight-Modus von Capella wurden auf einen PFA-Prozessor (Polar Format Algorithm) umgestellt, der zurzeit nicht unterstützt wird. Diese Umstellung wurde ungefähr im April 2024 vorgenommen. Mit der Rückprojektionsmethode verarbeitete SAR-Daten werden weiterhin unterstützt.
Die folgenden Polarisationen sind verfügbar:
HH: Die Radarsignale werden horizontal gesendet und horizontal empfangen.
VV: Die Radarsignale werden vertikal gesendet und vertikal empfangen.
Unterstützung der Raster-Produkte
Das Raster-Produkt befindet sich im Produktverzeichnis "Capella", und die .json-Datei stellt den Raster-Produkt-Container dar.
Durch Einblenden der .json-Datei werden die Raster-Produkte nach verfügbarem Modus angezeigt. Der Raster-Container und die Raster-Produkte können in ArcGIS Pro geladen werden. Da Capella-Daten eine Einfach-Polarisation aufweisen, wird das Raster-Produkt als Einzelband-Raster geladen.
Weitere Informationen zu Capella finden Sie auf der Capella Space-Website.
ICEYE
ICEYE ist eine Konstellation hochauflösender kommerzieller SAR-Mikrosatelliten. Der X-Band-Sensor nutzt eine Mittenfrequenz von 9,65 GHz (Wellenlänge von ca. 3,1 Zentimetern). Die Satelliten erfassen Daten in den drei Modi Stripmap (SM), Spotlight (SL) und Scan (SC), mit einer Abdeckung von bis zu 100 Kilometern und einer Auflösung von 1 Meter. Alle drei Modi beinhalten ein Einfach-Polarisationsprodukt (VV).
|
Polarisation |
Band |
Wellenlänge (cm) |
|---|---|---|
|
VV |
X |
3.1 |
Produkttypen
Die ICEYE-Produkte Ground Range Detected (GRD) und Sensor Independent Complex Data (SICD) werden unterstützt.
GRD: Diese Produkte sind Multilook-Bilder, die mithilfe eines ellipsoidförmigen Modells der Erde auf die Bodenreichweite bezogen projiziert wurden. Ein GRD-Bild wird als reellwertiges Array gespeichert. Der Wert in jedem Pixel stellt die Amplitude des reflektierten Rückstreusignals dar. GRD-Produkte weisen Pixel mit annähernd quadratischer Auflösung und einen quadratischen Pixelabstand auf.
SICD: Bei diesen Produkten handelt es sich um in der Schrägentfernung aufgenommene SLC-Bilder (Single Look Complex). Ein SLC-Bild wird als komplexwertiges Array gespeichert. Der einzelne komplexe Wert in jedem Pixel stellt die Amplitude und Phase des reflektierten Rückstreusignals dar.
Verarbeitungsvorlagen
Die folgenden Verarbeitungsvorlagen sind verfügbar:
Scan: Nur Daten im Modus "Scan" werden verarbeitet.
Stripmap: Nur Daten im Modus "Stripmap" werden verarbeitet.
Spotlight Extended Area: Nur Daten im Modus "Spotlight Extended Area" werden verarbeitet.
Spotlight High: Nur Daten im Modus "Spotlight High" werden verarbeitet.
Die VV-Polarisation ist für ICEYE-Produkte verfügbar. Bei dieser Polarisation werden die Radarsignale vertikal gesendet und vertikal empfangen.
Unterstützung der Raster-Produkte
Das Raster-Produkt befindet sich im ICEYE-Produktverzeichnis, und die .xml-Datei stellt den Raster-Produkt-Container dar.
Durch Einblenden der .xml-Datei werden die Raster-Produkte nach verfügbarem Modus angezeigt. Der Raster-Container und das Raster-Produkt können in ArcGIS Pro geladen werden. Wenn die ICEYE-Daten eine Einfach-Polarisation aufweisen, wird das Raster-Produkt als Einzelband-Raster geladen.
Um weitere Informationen über ICEYE zu erhalten, besuchen Sie die ICEYE-Website.
NISAR
NISAR ist eine gemeinsame SAR-Mission (Synthetic Aperture Radar) von NASA und ISRO, bei der ein Dualfrequenzradarsystem verwendet wird. Der L-Band-Sensor nutzt einen Bereich von 1,219 GHz bis 1,296 GHz und ist für die Erfassung von Daten in den Frequenzgruppen A und B ausgestattet. Der S-Band-Sensor nutzt eine Mittenfrequenz von 3,2 GHz (Wellenlänge von ca. 9,4 Zentimetern). Der Satellit erfasst Daten im SweepSAR-Modus mit einer Abdeckung von bis zu 240 Kilometern und einer Auflösung von 3 Metern. Der SweepSAR-Modus bietet Produkte mit Einfach-Polarisation (HH oder VV), Zweifach-Polarisation (HH+HV oder VV+VH), Kompaktpolarisation (RH+RV) und Quad-Polarisation (HH+HV+VH+VV).
|
Polarisation |
Bänder |
Wellenlänge (cm) |
|---|---|---|
|
HH |
L und S |
24 und 9,4 |
|
HV |
L und S |
24 und 9,4 |
|
VH |
L und S |
24 und 9,4 |
|
VV |
L und S |
24 und 9,4 |
|
RH |
L und S |
24 und 9,4 |
|
RV |
L und S |
24 und 9,4 |
Die folgenden Polarisationskonfigurationen sind verfügbar:
HH: Das Radarsignal wird horizontal gesendet und horizontal empfangen.
HV: Das Radarsignal wird horizontal gesendet und vertikal empfangen.
VH: Das Radarsignal wird vertikal gesendet und horizontal empfangen.
VV: Das Radarsignal wird vertikal gesendet und vertikal empfangen.
RH: Das Radarsignal wird rechtsdrehend gesendet und horizontal empfangen.
RV: Das Radarsignal wird rechtsdrehend gesendet und vertikal empfangen.
HH HV: Duale HH+HV-Polarisation.
VV VH: Duale VV+VH-Polarisation.
RH RV: Duale Kompaktpolarisation.
HH VV HV VH: Quad-Polarisation.
Produkttypen
Das Produkt "Geocoded Polarimetric Covariance" (GCOV) wird unterstützt.
- GCOV: Diese Produkte sind Bilder, die radiometrisch terrainkorrigiert und mithilfe eines Flächenprojektionsalgorithmus auf die Bodenreichweite bezogen projiziert wurden. Diese Projektion der Bodenreichweite ist entweder ein vordefiniertes UTM-Gitternetz (Universelle Transversale Mercator-Projektion) oder ein polar-stereographisches Projektionssystemgitternetz. Ein GCOV-Produkt enthält mehrere Bilder, die die reellen und komplexen Kovarianzmatrixterme darstellen. Die Diagonalterme der Kovarianzmatrix sind reelle Werte und stellen die Intensität der Radarrückstreuung für jede Polarisation dar. Die Kreuzkovarianzterme der Kovarianzmatrix sind komplexwertig und beschreiben die Kreuzkovarianz zwischen verschiedenen Polarisationen. Je nach GCOV-Verarbeitungsmodus sind die Kreuzkovarianzterme möglicherweise nicht immer verfügbar.
Die folgende Tabelle zeigt eine Matrix der möglichen Polarisationen, die in NISAR-GCOV-Produkten verfügbar sind.
| Empfangene Polarisationen | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| HH | HV | VH | VV | RH | RV | ||||
| Gesendete Polarisationen |
|||||||||
| HH | HHHH | HHHV | HHVH | HHVV | |||||
| HV | HVHV | HVVH | HVVV | ||||||
| VH | VHVH | VHVV | |||||||
| VV | VVVV | ||||||||
| RH | RHRH | RHRV | |||||||
| RV | RVRV | ||||||||
Die Diagonalterme (HHHH, HVHV, VVVVV, VHVH, RHRH und RVRV) geben die Intensität der Radarrückstreuung an. Die Kreuzkovarianzterme (HHHV, HHVH, HHVV, HVVH, HVVV, VHVV und RHRV) beschreiben die Intensität und Phase zwischen verschiedenen Polarisationen.
Verarbeitungsvorlagen
Die folgenden Verarbeitungsvorlagen sind in GCOV-Produkten verfügbar: Die Kreuzkovarianzvorlagen sind nur für Quad-Polarisations-GCOV-Produkte enthalten.
Frequency A Radar Backscatter: Nur Diagonalterme der Kovarianzmatrix von Frequenz A werden hinzugefügt.
Frequency A Cross Covariance: Nur die Kreuzkovarianzterme der Kovarianzmatrix von Frequenz A werden hinzugefügt.
Frequency B Radar Backscatter: Nur Diagonalterme der Kovarianzmatrix von Frequenz B werden hinzugefügt.
Frequency B Cross Covariance: Nur die Kreuzkovarianzterme der Kovarianzmatrix von Frequenz B werden hinzugefügt.
Unterstützung der Raster-Produkte
Das Raster-Produkt befindet sich im NISAR-Produktverzeichnis, und die .h5-Datei stellt den Raster-Produkt-Container dar.

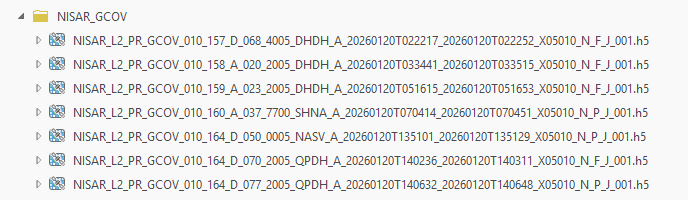

Beim Erweitern der .h5-Datei werden die Raster-Produkte, die in ArcGIS Pro geladen werden können, nach Frequenztyp der Daten angezeigt. Die verfügbaren Polarisationen werden als Bänder im Raster-Produkt dargestellt.
Weitere Informationen zu NISAR finden Sie auf der NISAR-Website.
PAZ
PAZ ist ein kommerzieller SAR-Satellit, der von Hisdesat betrieben wird. Es handelt sich um einen X-Band-SAR-Satelliten in einem sonnensynchronen Orbit, der eine Mittenfrequenz von 9,65 GHz (Wellenlänge von ca. 3,1 Zentimeter) nutzt. Der Satellit erfasst Daten in sechs Modi mit einer Abdeckung von bis zu 270 Kilometern und einer Auflösung von 25 Zentimeter. Die verschiedenen Modi von PAZ bieten Optionen für Einfach-Polarisation (HH oder VV) und Zweifach-Polarisation (HH+HV oder VV+VH oder HH+VV).
|
Polarisation |
Band |
Wellenlänge (cm) |
|---|---|---|
|
HH |
X |
3.1 |
|
VV |
X |
3.1 |
|
HV |
X |
3.1 |
|
VH |
X |
3.1 |
Produkttypen
Das MGD-Produkt (Multilook Ground Range Detected) wird unterstützt.
- MGD: Diese Produkte sind Multilook-Bilder, die mithilfe eines WGS84-Ellipsoid-Modells und eines durchschnittlichen, konstanten Terrain-Höhenparameters auf die Bodenreichweite bezogen projiziert wurden. Ein MGD-Bild wird als reellwertiges Array gespeichert. Der Wert in jedem Pixel stellt die Amplitude des reflektierten Rückstreusignals dar. MGD-Produkte weisen Pixel mit annähernd quadratischer Auflösung und einen quadratischen Pixelabstand auf.
Verarbeitungsvorlage
Die folgenden Verarbeitungsvorlagen sind verfügbar:
Modus "StripMap" (SM): Nur Daten im Modus "StripMap" werden verarbeitet.
Modus "Spotlight" (SL): Nur Daten im Modus "Spotlight" werden verarbeitet.
Modus "High Resolution Spotlight" (HS): Nur Daten im Modus "High Resolution Spotlight" werden verarbeitet.
Modus "Staring Spotlight" (ST): Nur Daten im Modus "Staring Spotlight" werden verarbeitet.
Modus "ScanSAR" (SC): Nur Daten im Modus "ScanSAR" werden verarbeitet.
Für PAZ-Produkte sind die folgenden Polarisationen verfügbar:
HH: Die Radarsignale werden horizontal gesendet und horizontal empfangen.
VV: Die Radarsignale werden vertikal gesendet und vertikal empfangen.
HV: Die Radarsignale werden horizontal gesendet und vertikal empfangen.
VH: Die Radarsignale werden vertikal gesendet und horizontal empfangen.
HH HV: Duale HH+HV-Polarisation.
VV VH: Duale VV+VH-Polarisation.
Hinweis:
Duale PAZ-Polarisation ist nur in den Modi Stripmap (SM), Spotlight (SL) und High Resolution Spotlight (HS) verfügbar.
Unterstützung der Raster-Produkte

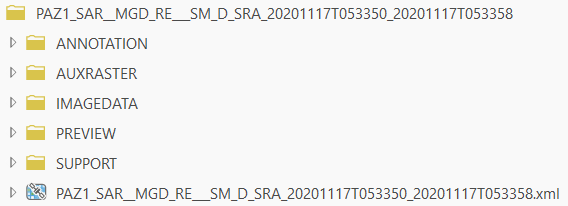

Die Raster-Produkte befinden sich im Dataset-Verzeichnis "PAZ", und die Datei .xml stellt den Raster-Produkt-Container dar.

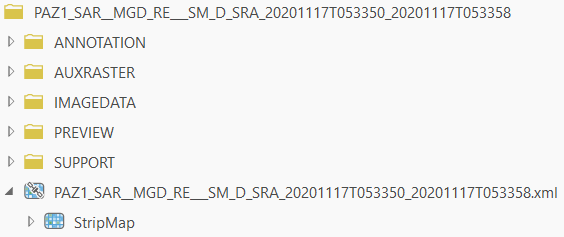

Durch Einblenden der Datei .xml werden die Raster-Produkte nach Modus angezeigt. Der Raster-Container und die Raster-Produkte können in ArcGIS Pro geladen werden. Die verfügbaren Polarisationen werden als Bänder im Raster-Produkt dargestellt.
Weitere Informationen zu PAZ finden Sie auf der Hisdesat-Website.
RADARSAT-2
RADARSAT-2 ist ein gemeinsames SAR-Projekt von MDA und der Canadian Space Agency (CSA). Es handelt sich um einen C-Band-SAR-Satelliten in einem sonnensynchronen Orbit, der eine Mittenfrequenz von 5,404 GHz (Wellenlänge von ca. 5,547 Zentimeter) nutzt. Der Satellit erfasst Daten in 20 Modi mit einer Abdeckung von bis zu 530 Kilometern und einer Auflösung von 1 Meter. Die verschiedenen Modi von RADARSAT-2 bieten Optionen für Einfach-Polarisation (HH oder VV), Zweifach-Polarisation (HH+HV oder VV+VH) und Quad-Polarisation (HH+VV+HV+VH).
|
Polarisation |
Band |
Wellenlänge (cm) |
|---|---|---|
|
HH |
C |
5.5 |
|
VV |
C |
5.5 |
|
HV |
C |
5.5 |
|
VH |
C |
5.5 |
Produkttypen
Die RADARSAT-2-Produkte SAR Georeferenced Extra (SGX), SAR Georeferenced Fine (SGF), ScanSAR Narrow Beam (SCN), ScanSAR Wide Beam (SCW), ScanSAR Fine (SCF), ScanSAR Sample (SCS) und Single Look Complex (SLC) werden unterstützt.
SGX, SGF, SCN, SCW, SCF und SCS: Diese Produkte sind Multilook-Bilder, die mithilfe eines ellipsoidförmigen Modells der Erde auf die Bodenreichweite bezogen projiziert wurden. Ein GRD-Bild wird als reellwertiges Array gespeichert. Der Wert in jedem Pixel stellt die Amplitude des reflektierten Rückstreusignals dar. GRD-Produkte weisen Pixel mit annähernd quadratischer Auflösung und einen quadratischen Pixelabstand auf.
SLC: Diese Produkte sind in der Schrägentfernung aufgenommene Bilder. Ein SLC-Bild wird als komplexwertiges Array gespeichert. Der einzelne komplexe Wert in jedem Pixel stellt die Amplitude und Phase des reflektierten Rückstreusignals dar.
Verarbeitungsvorlagen
Die folgenden Verarbeitungsvorlagen sind verfügbar:
Extra Fine: Nur Daten im Modus "Extra Fine" werden verarbeitet.
Fine: Nur Daten im Modus "Fine" werden verarbeitet.
Fine Quad Polarization: Nur Daten im Modus "Fine-Quad-Polarization" werden verarbeitet.
High Incidence: Nur Daten im Modus "High Incidence" werden verarbeitet.
Low Incidence: Nur Daten im Modus "Low Incidence" werden verarbeitet.
Multi-Look Fine: Nur Daten im Modus "Multi-Look Fein" werden verarbeitet.
ScanSAR Narrow: Nur Daten im Modus "ScanSAR Narrow" werden verarbeitet.
ScanSAR Wide: Nur Daten im Modus "ScanSAR Wide" werden verarbeitet.
SpotlightA: Nur Daten im Modus "SpotlightA" werden verarbeitet.
Standard: Nur Daten im Modus "Standard" werden verarbeitet.
Standard Quad polarization: Nur Daten im Modus "Standard Quad polarization" werden verarbeitet.
Ultrafine: Nur Daten im Modus "Ultrafine" werden verarbeitet.
Wide: Nur Daten im Modus "Wide" werden verarbeitet.
Für RADARSAT-2-Produkte sind die folgenden Polarisationen verfügbar:
HH: Die Radarsignale werden horizontal gesendet und horizontal empfangen.
VV: Die Radarsignale werden vertikal gesendet und vertikal empfangen.
HV: Die Radarsignale werden horizontal gesendet und vertikal empfangen.
VH: Die Radarsignale werden vertikal gesendet und horizontal empfangen.
HH HV: Duale HH+HV-Polarisation.
VV VH: Duale VV+VH-Polarisation.
HH VV HV VH: Quad-Polarisation.
Unterstützung der Raster-Produkte
Das Raster-Produkt befindet sich im Produktverzeichnis "RADARSAT-2", und die Datei product.xml stellt den Raster-Produkt-Container dar.
Durch Einblenden der .xml-Datei werden die Raster-Produkte nach verfügbarem Modus und Typ angezeigt. Der Raster-Container und das Raster-Produkt können in ArcGIS Pro geladen werden. Die verfügbaren Polarisationen werden als Bänder im Raster-Produkt dargestellt.
Um weitere Informationen über RADARSET-2 zu erhalten, besuchen Sie die MDA-Website.
RADARSAT Constellation Mission (RCM)
RADARSAT Constellation Mission (RCM) ist die neueste Generation der C-Band-SAR-Satellitenkonstellation der CSA. Sie besteht aus drei identischen Satelliten mit gleichem Abstand in der niedrigen Erdumlaufbahn, die eine Mittenfrequenz von 5,404 GHz (Wellenlänge ca. 5,547 Zentimeter) nutzen. Die Satelliten erfassen Daten in 12 Modi mit einer Abdeckung von bis zu 500 Kilometern und einer Auflösung von 3 Meter. Die verschiedenen Modi von RCM bieten Optionen für Einfach-Polarisation (HH oder VV), Zweifach-Polarisation (HH+HV, VV+VH oder HH+VV), Quad-Polarisation (HH+VV+HV+VH) und Kompaktpolarisation (CH+CV).
|
Polarisation |
Band |
Wellenlänge (cm) |
|---|---|---|
|
HH |
C |
5.5 |
|
VV |
C |
5.5 |
|
HV |
C |
5.5 |
|
VH |
C |
5.5 |
|
CH |
C |
5.5 |
|
CV |
C |
5.5 |
Produkttypen
Das RCM-GRD-Produkt (RCM Ground Range Detected, im Format GeoTIFF oder NITF) und das SLC-Produkt (Single Look Complex) werden unterstützt.
Verarbeitungsvorlagen
Die folgenden Verarbeitungsvorlagen sind verfügbar:
Low Resolution 100m: Es werden nur Daten im Modus "Low Resolution 100m" verarbeitet.
Medium Resolution 50m: Es werden nur Daten im Modus "Medium Resolution 50m" (umfasst High Incidence und High PRF) verarbeitet.
Medium Resolution 30m: Es werden nur Daten im Modus "Medium Resolution 30m" verarbeitet.
Medium Resolution 16m: Es werden nur Daten im Modus "Medium Resolution 16m" verarbeitet.
High Resolution 5m: Es werden nur Daten im Modus "High Resolution 5m" verarbeitet.
Very High Resolution 3m: Es werden nur Daten im Modus "Very High Resolution 3m" verarbeitet.
Low Noise: Es werden nur Daten im Modus "Low Noise" verarbeitet.
Ship Detection: Es werden nur Daten im Modus "Ship Detection" verarbeitet.
Spotlight: Nur Daten im Modus "Spotlight" werden verarbeitet.
Quad-polarization: Es werden nur Daten im Modus "Quad-polarization" verarbeitet.
Für SLC-Produkte wird der ScanSAR-Modus derzeit nicht unterstützt. Die folgenden Nicht-ScanSAR-Modi werden unterstützt:
Spotlight
Sehr hohe Auflösung von 3 m
Hohe Auflösung von 5 m
Mittlere Auflösung von 16 m
Quad-Polarisation
Für RCM-Produkte sind die folgenden Polarisationen verfügbar:
HH: Die Radarsignale werden horizontal gesendet und horizontal empfangen.
VV: Die Radarsignale werden vertikal gesendet und vertikal empfangen.
HV: Die Radarsignale werden horizontal gesendet und vertikal empfangen.
VH: Die Radarsignale werden vertikal gesendet und horizontal empfangen.
CH: Die Radarsignale werden kreisförmig gesendet und horizontal empfangen.
CV: Die Radarsignale werden kreisförmig gesendet und vertikal empfangen.
HH HV: Duale HH+HV-Polarisation.
VV VH: Duale VV+VH-Polarisation.
HH VV: Duale HH+VV-Polarisation.
CH CV: Duale Kompaktpolarisation.
HH VV HV VH: Quad-Polarisation.
In jedem Modus von RCM werden die Daten in mehreren Strahlen erfasst, die durch unterschiedliche Einfallswinkelbereiche definiert sind. Jeder Strahl hat einen eindeutigen Namen, der als mnemonisches Zeichen für den Strahl bezeichnet wird und auf der Abbildungskonfiguration basiert. Der relevante Strahl kann anhand seines mnemonischen Zeichens auf der RCM-Raster-Typ-Eigenschaftenseite für eine bestimmte Verarbeitungsvorlage oder einen bestimmten Polarisationstyp ausgewählt werden.
Unterstützung der Raster-Produkte
Das Raster-Produkt befindet sich im Dataset-Verzeichnis "RCM", und die Datei manifest.safe stellt den Raster-Produkt-Container dar.
Durch Einblenden der Datei manifest.safe werden die Raster-Produkte nach Modus angezeigt. Der Raster-Container und die Raster-Produkte können in ArcGIS Pro geladen werden. Die verfügbaren Polarisationen werden als Bänder im Raster-Produkt dargestellt.
Weitere Informationen über die RCM-Konstellation finden Sie auf der Website der Canadian Space Agency.
Sentinel-1
Sentinel-1 ist die Satellitenkonstellation der Europäischen Weltraumorganisation (ESA), die mit einem C-Band-SAR ausgestattet ist. Sie besteht aus vier polarumlaufenden Satelliten: Sentinel-1A, Sentinel-1B, Sentinel-1C und Sentinel-1D. Sie nutzen eine Mittenfrequenz von 5,405 GHz (Wellenlänge ca. 5,547 Zentimeter). Die Satelliten sammeln Daten in vier Modi – Stripmap (SM), Interferometric Wide Swath (IW), Extra-Wide Swath (EW) und Wave (WV) – mit einer Abdeckung von bis zu 400 Kilometern und einer Auflösung von 5 Metern. Die Modi SM, IW und EW ermöglichen Einfach- (HH oder VV) und Zweifach- (HH+HV oder VV+VH) Polarisation; der Modus WV bietet nur eine Einfach-Polarisation (HH oder VV).
|
Polarisation |
Band |
Wellenlänge (cm) |
|---|---|---|
|
HH |
C |
5.5 |
|
VV |
C |
5.5 |
|
HV |
C |
5.5 |
|
VH |
C |
5.5 |
Produkttypen
Die Sentinel-1-Produkte Ground Range Detected (GRD) und Single Look Complex (SLC) werden unterstützt.
GRD: Diese Produkte sind Multilook-Bilder, die mithilfe eines ellipsoidförmigen Modells der Erde auf die Bodenreichweite bezogen projiziert wurden. Ein GRD-Bild wird als reellwertiges Array gespeichert. Der Wert in jedem Pixel stellt die Amplitude des reflektierten Rückstreusignals dar. GRD-Produkte weisen annähernd quadratische Auflösungszellen und einen quadratischen Pixelabstand auf.
SLC: Diese Produkte sind in der Schrägentfernung aufgenommene Bilder. Ein SLC-Bild wird als komplexwertiges Array gespeichert. Der einzelne komplexe Wert in jedem Pixel stellt die Amplitude und Phase des reflektierten Rückstreusignals dar.
Verarbeitungsvorlagen

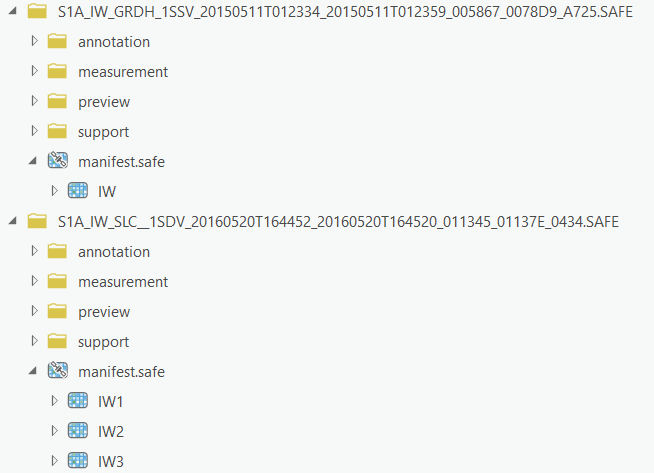

Derzeit unterstützt der Raster-Typ Sentinel-1 nur Level-1-Produkte im IW-, SM- und EW-Modus:
Alle Streifen: Alle Datenmodi werden hinzugefügt. Dies ist die Standardvorlage und wird für grundlegende Visualisierung verwendet.
EW: Nur EW-Daten werden verarbeitet.
EW1–EW5: Nur Daten der EW-Teilstreifen 1 bis 5 werden verarbeitet.
IW: Nur IW-Daten werden verarbeitet.
IW1: Nur Daten des IW-Teilstreifens 1 werden verarbeitet.
IW2: Nur Daten des IW-Teilstreifens 2 werden verarbeitet.
IW3: Nur Daten des IW-Teilstreifens 3 werden verarbeitet.
S1–S6: Nur Daten der Streifen 1 bis 6 im SM-Modus werden verarbeitet.
Für Sentinel-1-Produkte sind die folgenden Polarisationen verfügbar:
HH: Die Radarsignale werden horizontal gesendet und horizontal empfangen.
VV: Die Radarsignale werden vertikal gesendet und vertikal empfangen.
HV: Die Radarsignale werden horizontal gesendet und vertikal empfangen.
VH: Die Radarsignale werden vertikal gesendet und horizontal empfangen.
HH HV: Duale HH+HV-Polarisation.
VV VH: Duale VV+VH-Polarisation.
Unterstützung der Raster-Produkte
Die Raster-Produkte befinden sich im Verzeichnis .SAFE, und die Datei manifest.safe stellt den Raster-Produkt-Container dar. Durch Einblenden der Datei manifest.safe werden die Raster-Produkte nach Modus angezeigt. Der Raster-Container und die Raster-Produkte können in ArcGIS Pro geladen werden. Die verfügbaren Polarisationen werden als Bänder im Raster-Produkt dargestellt.
Weitere Informationen zu Sentinel-1 finden Sie auf der Website der European Space Agency.
