Wagner V-Projektion
Beschreibung

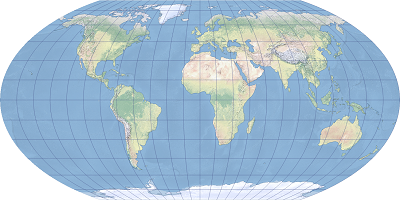

Die Wagner V-Projektion ist eine pseudozylindrische vermittelnde Kartenprojektion für Weltkarten.
Die Projektion wurde 1949 von Karl Heinrich (Karlheinz) Wagner eingeführt. Sie ist in ArcGIS Pro 1.2 und höher sowie in ArcGIS Desktop 10.4 und höher verfügbar.
Projektionseigenschaften
In den folgenden Unterabschnitten werden die Eigenschaften der Wagner V-Projektion beschrieben.
Gradnetz
Die Wagner V-Projektion ist eine pseudozylindrische Projektion. Die Meridiane sind mit Ausnahme des Mittelmeridians Teilellipsen. Sie sind konkav zum Mittelpunkt und schneiden die Parallelkreise nicht im rechten Winkel. Die Parallelkreise sind ungleichmäßig verteilte gerade Linien. Der Äquator, beide Pole und der Mittelmeridian werden als gerade Linien projiziert. Das Gradnetz ist symmetrisch über dem Äquator und Mittelmeridian.
Verzerrung
Die Wagner V-Projektion ist weder winkeltreu noch flächentreu. Formen, Flächen, Entfernungen, Richtungen und Winkel werden durch sie i. d. R. verzerrt. Die Verzerrungsmuster sind mit denen anderer vermittelnder pseudozylindrischer Projektionen vergleichbar, auch wenn die Flächenverzerrung bei dieser Projektion moderat ist. Gebiete mit hohem Breitengrad werden überhöht. Die Winkelverzerrung ist in der Nähe des Mittelpunktes der Karte moderat und nimmt zu den Rändern zu. Die Verzerrungswerte sind symmetrisch über dem Äquator und Mittelmeridian.
Verwendung
Die Wagner V-Projektion ist für allgemeine Weltkarten geeignet.
Einschränkungen
Die Wagner V-Projektion wird nur für Kugeln unterstützt. Für ein Ellipsoid wird die große Halbachse als Radius verwendet.
Parameter
Die Parameter der Wagner V-Projektion lauten wie folgt:
Östlicher Versatz
Nördlicher Versatz
Mittelmeridian
Quelle
Wagner, K. H. (1949). Kartographische Netzentwürfe. Leipzig: Bibliographisches Institut.
