Tipos de salida del producto

Puede crear productos 2D y 3D en ArcGIS Drone2Map. Cada uno de estos productos es diferente y se puede refinar con una variedad de opciones. Es importante comprender los resultados esperados de generar un producto. Las secciones siguientes describen cada uno de los productos que puede crear en ArcGIS Drone2Map y sus casos de uso.

Productos 2D

Puede habilitar o deshabilitar productos 2D en el panel Administrar o en las opciones de procesamiento. Algunos productos incluyen varias opciones de configuración que pueden modificar su apariencia o calidad. A continuación se enumeran algunos de los productos en 2D que se pueden crear en Drone2Map:

Recopilación de imágenes

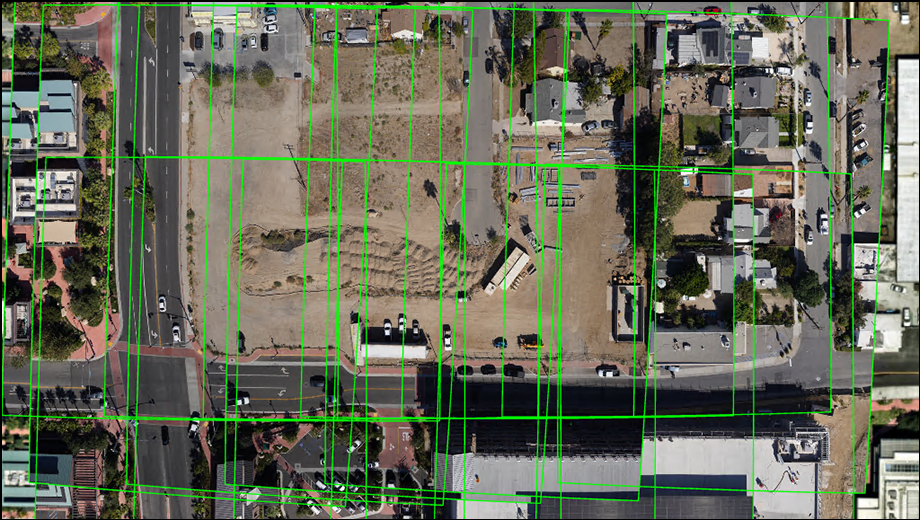

El producto Recopilación de imágenes es un dataset de mosaico del que se derivan todos los demás productos. Como es necesario para el procesamiento en ArcGIS Drone2Map, la capa siempre está activada. Al ejecutar un ajuste, las imágenes del dataset de mosaico Recopilación de imágenes se ajustan a un bloque para alinearlo mejor. Esto permite que el software genere puntos y líneas de unión de la solución para crear correctamente un mosaico a partir de las imágenes. Dado que el producto de Recopilación de imágenes es un dataset de mosaico, puede utilizarlo en otro software como ArcGIS Pro para otros tipos de análisis, pero se recomienda ejecutar primero un ajuste.

Ortofoto verdadera

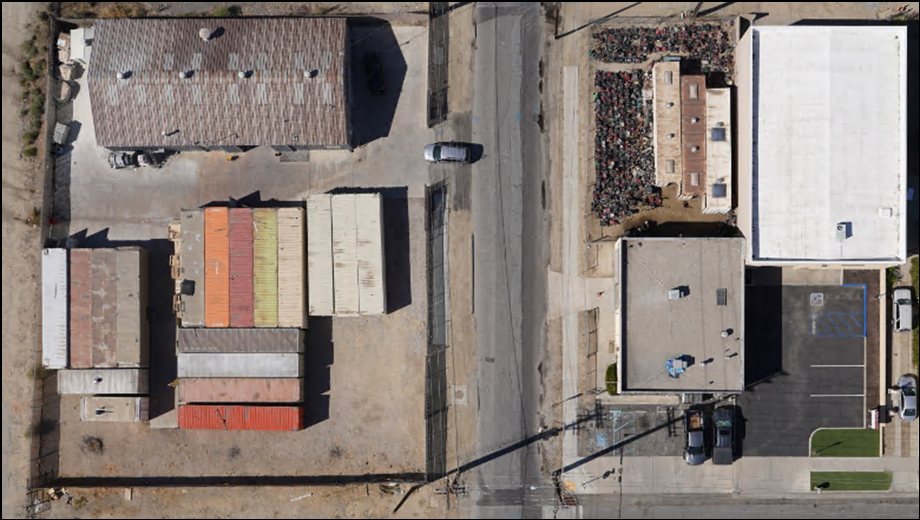

El producto Ortofoto verdadera es un producto de imágenes ortorrectificadas, pero está totalmente corregido para ser una imagen de visualización de nadir. Esto significa que los lados de los objetos como edificios o montañas ya no están presentes, ni siquiera en los bordes del área del proyecto. Su vista es un punto de vista vertical verdadero desde todas las características en el área del proyecto. Esto se logra creando primero un modelo digital de superficie (DSM) detallado; por ejemplo, a partir de Coincidencia de imagen densa en imágenes que se superponen correctamente mediante estéreo por píxel. Posteriormente, esta superficie detallada se utiliza para generar una ortoimagen de salida combinando píxeles de la imagen de origen rectificados en su posición según su elevación precisa píxel

La producción del producto de ortofoto verdadera está completamente automatizada y no requiere la edición de líneas de unión o la eliminación de objetos, reflejos o colores incoherentes. Es ideal para la detección de cambios y la extracción de entidades porque la vista de arriba abajo se puede reproducir sistemáticamente con otros vuelos. El producto Ortofoto verdadera se crea como una imagen TIF RGB de tres bandas o térmica de banda única en el sistema de coordenadas del proyecto. Puede refinar el producto de Ortofoto verdadera en las opciones de procesamiento o mediante herramientas de preprocesamiento.

Modelo digital de superficie

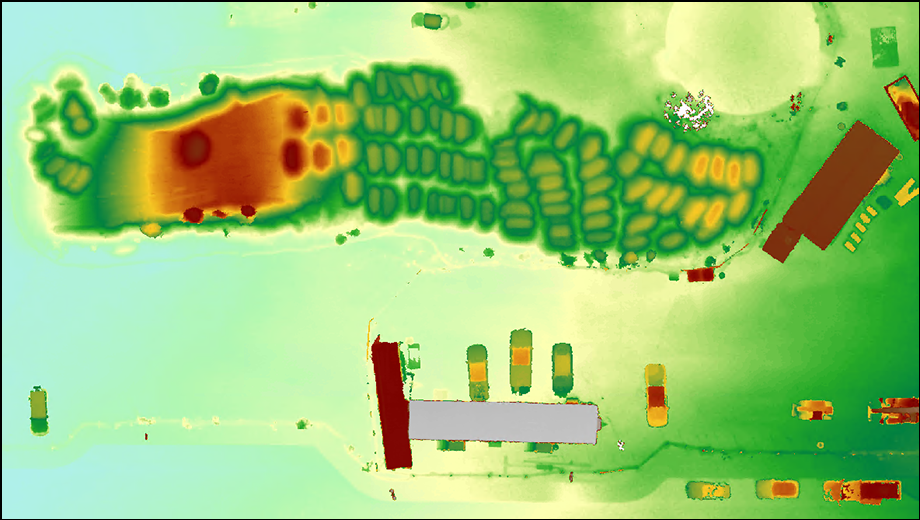

El producto de modelo digital de superficie es una superficie de elevación generada mediante triangulación aérea. Las nubes de puntos se generan utilizando imágenes superpuestas coincidentes para determinar las alturas de las entidades en las imágenes. A continuación, estas nubes de puntos se filtran por códigos de clase LIDAR estandarizados para ofrecer un tipo de clasificación para las entidades. Con el producto Modelo digital de superficie, están presentes todas las entidades de nivel de superficie, que incluyen objetos como edificios, vehículos y vegetación. Una vez creado, el producto modelo digital de superficie se simboliza y se asigna una escala basada en los valores de elevación.

Modelo de elevación digital

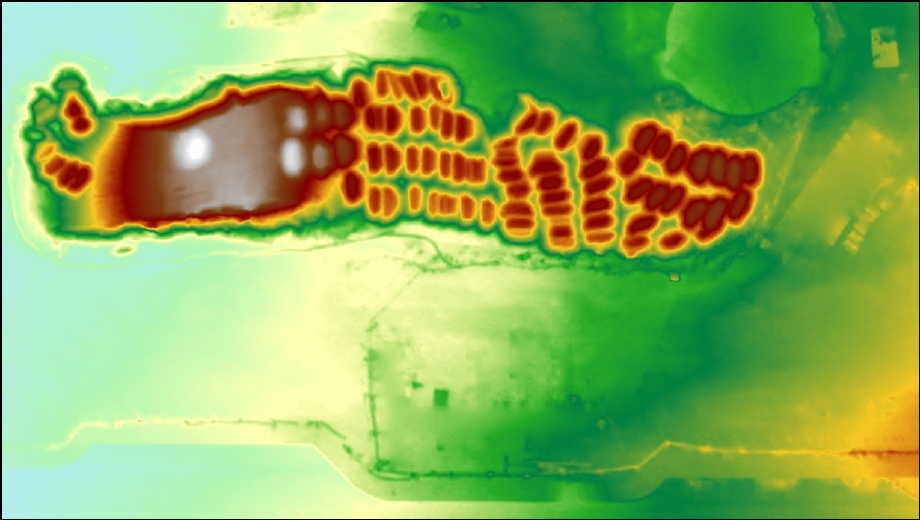

El producto de modelo digital de terreno es una superficie de elevación generada mediante triangulación aérea. Las nubes de puntos se generan utilizando imágenes superpuestas coincidentes para determinar las alturas de las entidades en las imágenes. A continuación, estas nubes de puntos se filtran por códigos de clase LIDAR estandarizados para ofrecer un tipo de clasificación para las entidades. Con el producto Modelo digital de terreno, todas las entidades sobre el nivel de la superficie se filtran para proporcionar una superficie de elevación que muestra solo el terreno o la superficie de la tierra. Una vez creado, el producto modelo digital de terreno se simboliza y se asigna una escala basada en los valores de elevación.

Nube de puntos DSM

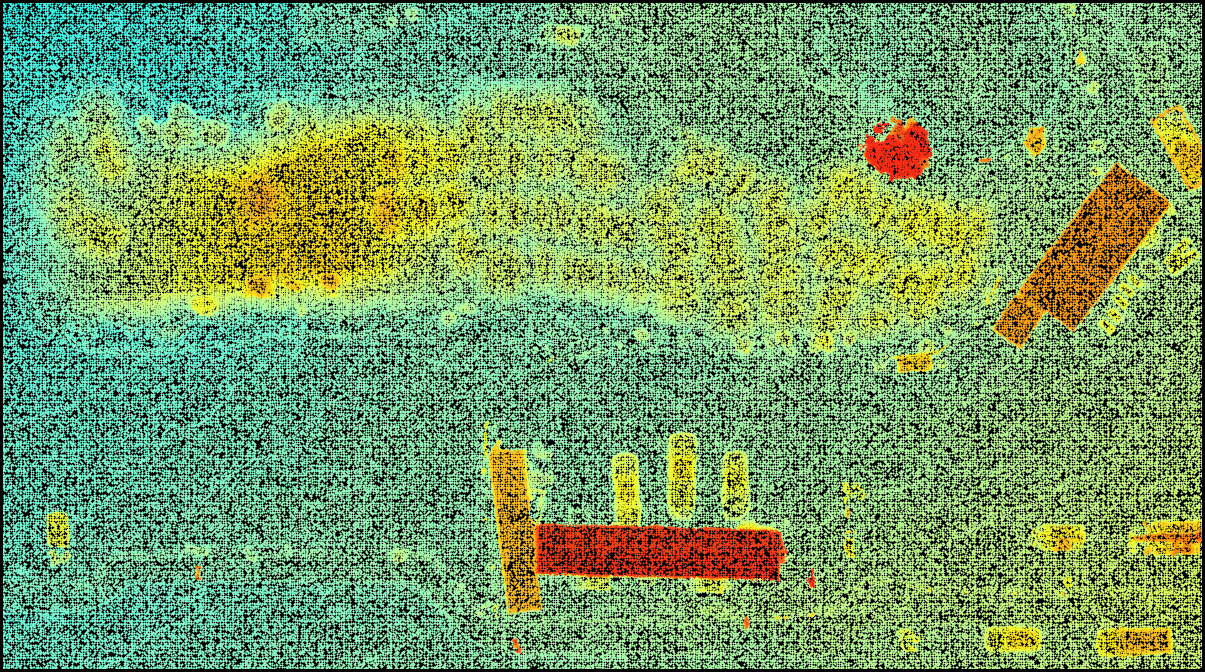

El producto Nube de puntos DSM es una versión de nube de puntos rasterizada del producto Modelo digital de superficie. Cada punto del producto nube de puntos DSM coincide con un píxel que contiene un valor de elevación en el producto modelo digital de superficie. La densidad de los puntos se controla mediante el valor de distancia de muestra terrestre (GSD) del proyecto, que puede aumentarse hasta la resolución máxima del conjunto de datos. Los puntos son filtrados por códigos de clase LIDAR estandarizados que proporcionan un tipo de clasificación para las entidades. Con el producto Nube de puntos DSM, están presentes todas las entidades de nivel de superficie, que incluyen objetos como edificios, vehículos y vegetación. Una vez creado, el producto Nube de puntos DSM se simboliza en función de los valores de elevación. El producto nube de puntos DSM se genera como un archivo .slpk de forma predeterminada, pero también se puede generar en los formatos LAS.

Productos 3D

Los productos 3D de ArcGIS Drone2Map se derivan utilizando nubes de puntos de alta calidad. Puede habilitarlos o deshabilitarlos en el panel Administrar o en las opciones de procesamiento. Algunos productos incluyen varios formatos de salida que se pueden utilizar en otro software para análisis o presentación posteriores. A continuación se enumeran algunos de los productos en 3D que se pueden crear en Drone2Map:

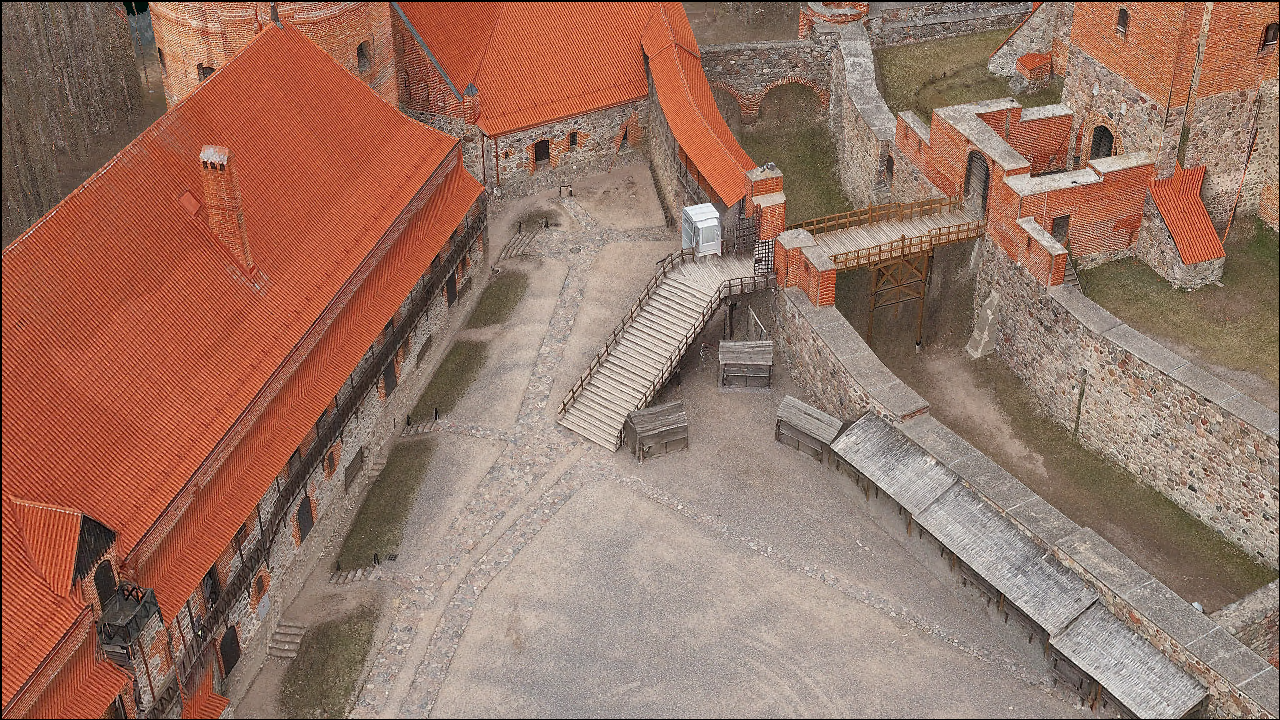

Malla DSM

El producto Malla DSM convierte la superficie de elevación del modelo digital de superficie (DSM) en una malla de triángulos. Las áreas con más variación en altura tendrán más triángulos que áreas sin variación. Dado que el DSM se utiliza como origen para la geometría de la malla, se considera un producto de malla de 2,5 dimensiones. Las imágenes del producto se aplican a la malla resultante y le dan una apariencia más realista. La salida del producto Malla DSM es un archivo .slpk de forma predeterminada, pero se puede crear en otros formatos, como DAE, OBJ, OSGB y teselas 3D.

Malla 3D

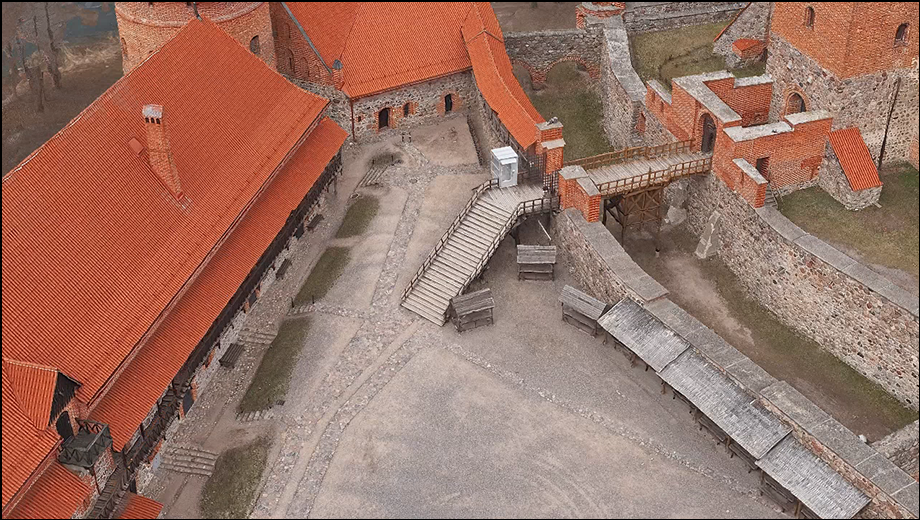

El producto Malla 3D utiliza los puntos coincidentes de imagen densas creados durante el paso Reconstrucción de superficie para generar una malla de triángulo con textura de gran detalle. Dado que la nube de puntos densa se usa para la geometría del producto de malla 3D, mantiene un alto nivel de detalle en las entidades, ya que los puntos se generan alrededor de todos los ángulos de esa entidad. Esto ofrece entidades 3D que son coherentes con el objeto del mundo real que se representa, independientemente del ángulo de visualización. La salida del producto Malla 3D es un archivo .slpk de forma predeterminada, pero se puede crear en otros formatos, como DAE, OBJ, OSGB y teselas 3D.

Nube de puntos 3D

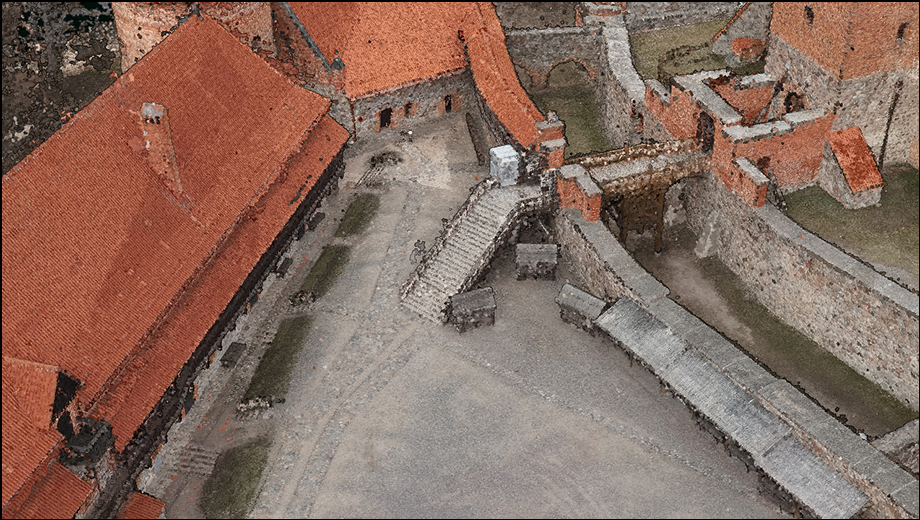

El producto Nube de puntos 3D es una capa de puntos 3D completa que representa con precisión las superficies verticales y los elementos salientes, junto con cualquier observación que se encuentre debajo de ellos. Los puntos se crean mediante el paso de procesamiento Reconstrucción de superficie y se generan utilizando la triangulación de imágenes superpuestas. Cada píxel coincidente produce un punto 3D, filtrando cualquier punto redundante y ruido. Esto deja una nube de puntos más fina, pero aún así muy detallada. Se asigna a los puntos un valor z y se agrupan juntos, para representar entidades más grandes en el espacio tridimensional.

El producto Nube de puntos se simboliza de forma predeterminada como puntos RGB, de modo que los puntos se parecen a lo que se ve en las imágenes, pero en 3D. Puede modificar la simbología del producto Nube de puntos 3D para que también muestre la elevación. Las nubes de puntos se crean como un único archivo de .slpk de forma predeterminada, pero se pueden generar en formato LAS como teselas individuales más pequeñas.

Splats gaussianas

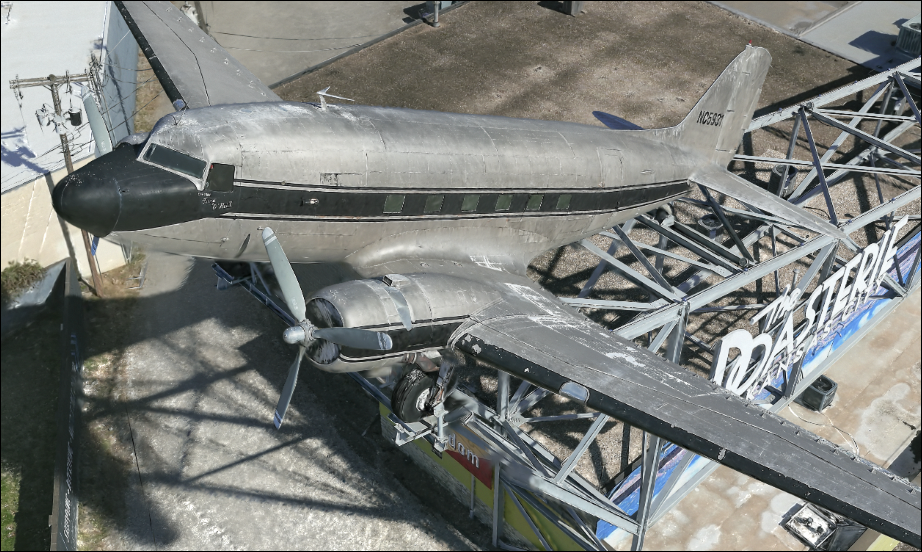

El producto Splats gaussianas es una capa 3D que ofrece recreaciones altamente fotorrealistas de objetos. Se genera como una gran colección de puntos 3D elipsoidales en el espacio utilizando herramientas de aprendizaje profundo. Las imágenes del proyecto se introducen en un modelo que deriva los puntos coincidentes entre ellas. A cada punto se le asigna una posición, tamaño, dirección, forma y color que, en última instancia, se superponen y se mezclan suavemente, haciendo que el resultado final parezca suave y natural. Las Splats gaussianas permiten renderizar con claridad elementos muy detallados, como vallas metálicas, líneas telefónicas o vegetación densa.
