Tipos de ráster de radar de apertura sintética
Existen muchos tipos de sensores de radar de apertura sintética (SAR) disponibles, y cada uno tiene varios tipos de productos y polarizaciones. Mediante la detección activa, los satélites SAR funcionan día y noche.
Actualmente, solo se admiten datos SAR procesados mediante el método de retroproyección para la formación de imágenes.
Capella
Capella es una constelación de microsatélites comerciales SAR de alta resolución. El sensor de banda X funciona a una frecuencia central de 9,65 GHz (longitud de onda de unos 3,1 centímetros). Los satélites recopilan datos en tres modos: mapa de separación (SM), foco deslizante (SS) y foco (SP), con una cobertura de hasta 20 kilómetros y una resolución detallada de hasta 0,5 metros. Los tres modos incluyen un producto de polarización simple (HH o VV).
|
Polarización |
Banda |
Longitud de onda (cm) |
|---|---|---|
|
HH |
X |
3.1 |
|
VV |
X |
3.1 |
Tipos de producto
Se admiten los productos de elipsoide geocodificado corregido (GEC), terreno geocodificado corregido (GEO) y datos complejos independientes de sensor (SICD) de Capella.
GEC: estos productos son imágenes multiaspecto, proyectadas en el rango del suelo mediante un modelo de elipsoide de la Tierra y ortorrectificadas mediante un enfoque de rango Doppler y la altura media del centro de la escena. Una imagen GEC se almacena como una matriz de valores reales. El valor de cada píxel representa la amplitud de la señal de retrodispersión reflejada. Los productos GEC contienen píxeles de resolución aproximadamente cuadrada y espaciado de píxeles cuadrado.
GEO: estos productos son imágenes multiaspecto, proyectadas en el rango del suelo mediante un modelo digital de elevación (DEM) y ortorrectificadas mediante un enfoque de rango Doppler y un DEM. Una imagen GEO se almacena como una matriz de valores reales. El valor de cada píxel representa la amplitud de la señal de retrodispersión reflejada. Los productos GEO contienen píxeles de resolución aproximadamente cuadrada y espaciado de píxeles cuadrado.
SICD: estos productos son Single Look Complex (SLC), imágenes en el rango de inclinación. Una imagen SLC se almacena como una matriz de valores complejos. El valor complejo único de cada píxel representa la amplitud de la señal de retrodispersión reflejada.
Plantillas de procesamiento
Están disponibles las siguientes plantillas de procesamiento:
Mapa de separación: solo se procesarán los datos del modo Mapa de separación.
Foco deslizante: solo se procesarán los datos del modo Foco deslizante.
Foco: solo se procesarán los datos del modo Foco.
Nota:
Los productos de Capella Spotlight en modo SLC y SICD han cambiado a un procesador de algoritmo de formato polar (PFA), que actualmente no es compatible. Esta transición se produjo aproximadamente en abril de 2024. Los datos SAR procesados mediante el método de retroproyección siguen siendo compatibles.
Están disponibles las siguientes polarizaciones:
HH: las señales de radar se transmiten y se reciben horizontalmente.
VV: las señales de radar se transmiten y se reciben verticalmente.
Compatibilidad de productos ráster
El producto ráster se encuentra en el directorio de productos Capella, donde el archivo .json representa el contenedor del producto ráster.
Al expandir el archivo .json se muestran los productos ráster en el modo disponible. Tanto el contenedor ráster como los productos ráster se pueden cargar en ArcGIS Pro. Dado que los datos Capella tienen una polarización simple, el producto ráster se carga como un ráster de banda única.
Para obtener más información sobre Capella, visite el sitio web Capella Space.
ICEYE
ICEYE es una constelación de microsatélites comerciales SAR de alta resolución. El sensor de banda X funciona a una frecuencia central de 9,65 GHz (longitud de onda de unos 3,1 centímetros). Los satélites recopilan datos en tres modos: mapa de separación (SM), foco (SL) y escaneado (SC), con una cobertura de hasta 100 kilómetros y una resolución detallada de hasta 1 metro. Los tres modos incluyen un producto de polarización simple (VV).
|
Polarización |
Banda |
Longitud de onda (cm) |
|---|---|---|
|
VV |
X |
3.1 |
Tipos de producto
Se admiten los productos ICEYE Ground Range Detected (GRD) y Sensor Independent Complex Data (SICD) de ICEYE.
GRD: estos productos son imágenes multiaspecto proyectadas en el rango del suelo mediante un modelo de elipsoide de la Tierra. Una imagen GRD se almacena como una matriz de valores reales. El valor de cada píxel representa la amplitud de la señal de retrodispersión reflejada. Los productos GRD contienen píxeles de resolución aproximadamente cuadrada y espaciado de píxeles cuadrado.
SICD: estos productos son Single Look Complex (SLC), imágenes en el rango de inclinación. Una imagen SLC se almacena como una matriz de valores complejos. El valor complejo único de cada píxel representa la amplitud de la señal de retrodispersión reflejada.
Plantillas de procesamiento
Están disponibles las siguientes plantillas de procesamiento:
Escaneado: solo se procesarán los datos del modo Escaneado.
Mapa de separación: solo se procesarán los datos del modo Mapa de separación.
Foco área ampliada: solo se procesarán los datos del modo Foco área ampliada.
Foco alto: solo se procesarán los datos del modo Foco alto.
La polarización VV está disponible con los productos ICEYE. Con esta polarización, las señales de radar se transmiten y se reciben verticalmente.
Compatibilidad de productos ráster
El producto ráster se encuentra en el directorio de productos ICEYE, donde el archivo .xml representa el contenedor del producto ráster.
Al expandir el archivo .xml se muestran los productos ráster en el modo disponible. Tanto el contenedor ráster como el producto ráster se pueden cargar en ArcGIS Pro. Dado que los datos ICEYE tienen una polarización simple, el producto ráster se carga como un ráster de banda única.
Para obtener más información sobre ICEYE, visite el sitio web de ICEYE.
NISAR
NISAR es una misión de radar de apertura sintética (SAR) entre la NASA e ISRO que utiliza un sistema de radar de doble frecuencia. El sensor en banda L opera en un rango desde 1,219 GHz hasta 1,296 GHz y está equipado para adquirir datos en los grupos de frecuencia A y frecuencia B. El sensor de banda S funciona a una frecuencia central de 3,2 GHz (longitud de onda de unos 9,4 centímetros). El satélite recopila datos en modo SweepSAR con una cobertura de más de 240 kilómetros y resolución detallada de hasta 3 metros. El modo SweepSAR ofrece productos de polarización única (HH o VV), polarización doble (HH+HV o VV+VH), polarización compacta (RH+RV) y polarización cuádruple (HH+HV+VH+VV).
|
Polarización |
Bandas |
Longitud de onda (cm) |
|---|---|---|
|
HH |
L y S |
24 y 9,4 |
|
HV |
L y S |
24 y 9,4 |
|
VH |
L y S |
24 y 9,4 |
|
VV |
L y S |
24 y 9,4 |
|
RH |
L y S |
24 y 9,4 |
|
RV |
L y S |
24 y 9,4 |
Se ofrecen las siguientes configuraciones de polarización:
HH: la señal de radar se transmite y se recibe horizontalmente.
HV: la señal de radar se transmite horizontalmente y se recibe verticalmente.
VH: la señal de radar se transmite verticalmente y se recibe horizontalmente.
VV: la señal de radar se transmite y se recibe verticalmente.
RH: la señal de radar se transmite circularmente hacia la derecha y se recibe horizontalmente.
RV: la señal de radar se transmite circularmente a la derecha y se recibe verticalmente.
HH HV: doble polarización HH+HV.
VV VH: doble polarización VV+VH.
RH RV: polarización compacta doble.
HH VV HV VH: polarización cuádruple.
Tipos de producto
Se admite el producto Covarianza polarimétrica geocodificada (GCOV).
- GCOV: estos productos son imágenes que se han corregido radiométricamente del terreno y proyectadas a nivel terrestre mediante un algoritmo de proyección de área. Esta proyección de nivel terrestre es una cuadrícula predefinida de Proyección universal transversal de Mercator (UTM) o de sistema de proyección estereográfica polar. Un producto GCOV contiene varias imágenes que representan los términos de la matriz de covarianza real y compleja. Los términos diagonales de la matriz de covarianza son valores reales y representan la intensidad de la retrodispersión del radar para cada polarización. Los términos de covarianza cruzada de la matriz de covarianza son de valor complejo y describen la covarianza cruzada entre diferentes polarizaciones. Dependiendo del modo de procesamiento GCOV, puede que los términos de covarianza cruzada no estén siempre disponibles.
La siguiente tabla muestra una matriz de las posibles polarizaciones disponibles en los productos GCOV de NISAR.
| Polarizaciones recibidas | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| HH | HV | VH | VV | RH | RV | ||||
| Polarizaciones transmitidas |
|||||||||
| HH | HHHH | HHHV | HHVH | HHVV | |||||
| HV | HVHV | HVVH | HVVV | ||||||
| VH | VHVH | VHVV | |||||||
| VV | VVVV | ||||||||
| RH | RHRH | RHRV | |||||||
| RV | RVRV | ||||||||
Los términos diagonales (HHHH, HVHV, VVVV, VHVH, RHRH y RVRV) representan la intensidad de la retrodispersión del radar. Los términos de covarianza cruzada (HHHV, HHVH, HHVV, HVVH, HVVV, VHVV y RHRV) describen la intensidad y la fase entre diferentes polarizaciones.
Plantillas de procesamiento
En producto GCOV están disponibles las siguientes plantillas de procesamiento. Las plantillas de covarianza cruzada solo se incluyen para productos GCOV de polarización cuádruple.
Retrodispersión de radar de Frecuencia A: solo se añadirán términos diagonales de la matriz de covarianza desde la Frecuencia A.
Covarianza cruzada de Frecuencia A: solo se agregarán los términos de covarianza cruzada de la matriz de covarianza de la Frecuencia A.
Retrodispersión de radar de Frecuencia B: solo se añadirán términos diagonales de la matriz de covarianza desde la Frecuencia A.
Covarianza cruzada de Frecuencia B: solo se agregarán los términos de covarianza cruzada de la matriz de covarianza de la Frecuencia B.
Compatibilidad de productos ráster

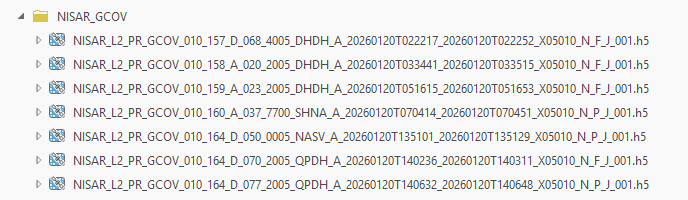

El producto ráster se encuentra en el directorio de productos NISAR, donde los archivos .h5 representan el contenedor de productos ráster.
Al expandir el archivo .h5, se muestran los productos ráster por el tipo de frecuencia de datos, que pueden cargarse en ArcGIS Pro. Las polarizaciones disponibles se representan como bandas en el producto ráster.
Para obtener más información sobre NISAR, consulte la página web de NISAR.
PAZ
PAZ es un satélite comercial SAR operado por Hisdesat. Es un satélite SAR de banda X en órbita sincrónica al Sol que opera a una frecuencia central 9,65 GHz (longitud de onda de aproximadamente 3,1 centímetros). El satélite recopila datos en seis modos con una cobertura de hasta 270 kilómetros y resoluciones detalladas de hasta 25 metro. Diversos modos de PAZ ofrecen polarización simple (HH o VV) y polarización dual (HH+HV o VV+VH o HH+VV).
|
Polarización |
Banda |
Longitud de onda (cm) |
|---|---|---|
|
HH |
X |
3.1 |
|
VV |
X |
3.1 |
|
HV |
X |
3.1 |
|
VH |
X |
3.1 |
Tipos de producto
Se admite el producto Multilook Ground Range Detected (MGD).
- MGD: estos productos son imágenes multiaspecto y proyectadas al rango del terreno utilizando el modelo elipsoidal WGS84 y un parámetro de altura del terreno constante y promedio. Una imagen MGD se almacena como una matriz de valores reales. El valor de cada píxel representa la amplitud de la señal de retrodispersión reflejada. Los productos MGD contienen píxeles de resolución aproximadamente cuadrada y espaciado de píxeles cuadrado.
Procesando plantilla
Están disponibles las siguientes plantillas de procesamiento:
Modo Mapa de separación (SM): solo se procesarán los datos del modo Mapa de separación.
Modo Foco (SL): solo se procesarán los datos del modo Foco.
Modo Foco de alta resolución (HS): solo se procesarán los datos del modo Foco de alta resolución.
Modo Foco de atención (ST): solo se procesarán los datos del modo Foco de atención.
Modo ScanSAR (SC): solo se procesarán los datos del modo ScanSAR.
Las siguientes polarizaciones están disponibles con los productos PAZ:
HH: las señales de radar se transmiten y se reciben horizontalmente.
VV: las señales de radar se transmiten y se reciben verticalmente.
HV: las señales de radar se transmiten horizontalmente y se reciben verticalmente.
VH: las señales de radar se transmiten verticalmente y se reciben horizontalmente.
HH HV: doble polarización HH+HV.
VV VH: doble polarización VV+VH.
Nota:
La polarización dual PAZ solo está disponible en modos Mapa de separación (SM), Foco (SL) y Foco de alta resolución (HS).
Compatibilidad de productos ráster

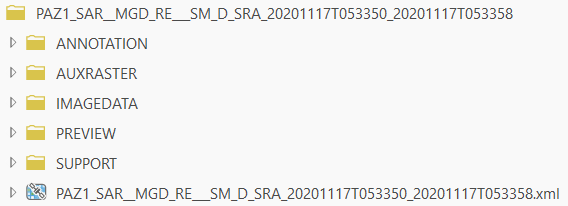

El producto ráster se encuentra en el directorio de dataset de PAZ, donde el archivo .xml representa el contenedor del producto ráster.

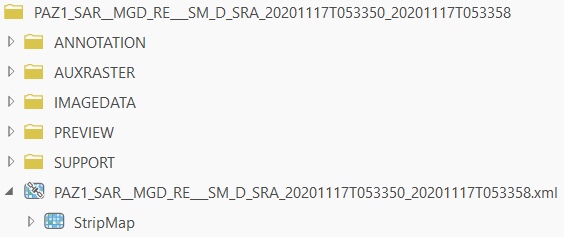

Al expandir el archivo .xml se muestran los productos ráster en el modo. Tanto el contenedor ráster como los productos ráster se pueden cargar en ArcGIS Pro. Las polarizaciones disponibles se representan como bandas en el producto ráster.
Para obtener más información sobre PAZ, consulte el sitio web de Hisdesat.
RADARSAT-2
RADARSAT-2 es una misión SAR conjunta de MDA y la Agencia Espacial Canadiense (CSA). Es un satélite SAR de banda C en órbita sincrónica al Sol (798 kilómetros), que opera a una frecuencia central de 5,404 GHz (longitud de onda de aproximadamente 5,547 centímetros). El satélite recopila datos en 20 modos con una cobertura de hasta 530 kilómetros y resoluciones detalladas de hasta 1 metro. Los distintos modos de RADARSAT-2 ofrecen opciones de polarización simple (HH o VV), doble (HH+HV o VV+VH) y cuádruple (HH+VV+HV+VH).
|
Polarización |
Banda |
Longitud de onda (cm) |
|---|---|---|
|
HH |
C |
5.5 |
|
VV |
C |
5.5 |
|
HV |
C |
5.5 |
|
VH |
C |
5.5 |
Tipos de producto
Reciben soporte los productos SAR georreferenciado adicional (SGX), SAR georeferrenciado preciso (SGF), radar angosto ScanSAR (SCN), radar ancho ScanSAR (SCW), ScanSAR preciso (SCF), ScanSAR Sample (SCS) y Single Look Complex (SLC) de RADARSAT-2.
SGX, SGF, SCN, SCW, SCF y SCS: estos productos son imágenes multiaspecto proyectadas en el rango del suelo mediante un modelo de elipsoide de la Tierra. Una imagen de rango de suelo se almacena como una matriz de valores reales. El valor de cada píxel representa la amplitud de la señal de retrodispersión reflejada. Los productos de rango de suelo contienen píxeles de resolución aproximadamente cuadrada y espaciado de píxeles cuadrado.
SLC: estos productos son imágenes en el rango de inclinación. Una imagen SLC se almacena como una matriz de valores complejos. El valor complejo único de cada píxel representa la amplitud de la señal de retrodispersión reflejada.
Plantillas de procesamiento
Están disponibles las siguientes plantillas de procesamiento:
Muy preciso: solo se procesarán los datos del modo Muy preciso.
Preciso: solo se procesarán los datos del modo Preciso.
Polarización cuadrangular fina: solo se procesarán los datos del modo Polarización cuadrangular fina.
Incidencia alta: solo se procesarán los datos del modo Incidencia alta.
Incidencia baja: solo se procesarán los datos del modo Incidencia baja.
Preciso multiaspecto: solo se procesarán los datos del modo Preciso multiaspecto.
ScanSAR angosto: solo se procesarán los datos del modo ScanSAR angosto.
ScanSAR ancho: solo se procesarán los datos del modo ScanSAR ancho.
SpotlightA: solo se procesarán los datos del modo SpotlightA.
Estándar: solo se procesarán los datos del modo Estándar.
Polarización cuadrangular estándar: solo se procesarán los datos del modo Polarización cuadrangular estándar.
Ultrapreciso: solo se procesarán los datos del modo Ultrapreciso.
Ancho: solo se procesarán los datos del modo Ancho.
Las siguientes polarizaciones están disponibles con los productos RADARSAT-2:
HH: las señales de radar se transmiten y se reciben horizontalmente.
VV: las señales de radar se transmiten y se reciben verticalmente.
HV: las señales de radar se transmiten horizontalmente y se reciben verticalmente.
VH: las señales de radar se transmiten verticalmente y se reciben horizontalmente.
HH HV: doble polarización HH+HV.
VV VH: doble polarización VV+VH.
HH VV HV VH: polarización cuádruple.
Compatibilidad de productos ráster
El producto ráster se encuentra en el directorio de productos RADARSAT-2, donde el archivo product.xml representa el contenedor del producto ráster.
Al expandir el archivo .xml se muestran los productos ráster en el modo y tipo disponibles. Tanto el contenedor ráster como el producto ráster se pueden cargar en ArcGIS Pro. Las polarizaciones disponibles se representan como bandas en el producto ráster.
Para obtener más información sobre RADARSAT-2, visite el sitio web de MDA.
RADARSAT Constellation Mission (RCM)
RADARSAT Constellation Mission (RCM) es la constelación de satélites SAR de banda C de última generación de la Agencia Espacial Canadiense (CSA). Está compuesto por tres satélites idénticos equidistantes en una órbita terrestre baja y funciona a una frecuencia central de 5,404 GHz (longitud de onda de aproximadamente 5,547 centímetros). Los satélites recopilan datos en 12 modos con una cobertura de hasta 500 kilómetros y resoluciones detalladas de hasta 3 metros. Los distintos modos de RCM ofrecen opciones de polarización simple (HH o VV), doble (HH+HV o VV+VH o HH+VV), cuádruple (HH+VV+HV+VH) y compacta (CH+CV).
|
Polarización |
Banda |
Longitud de onda (cm) |
|---|---|---|
|
HH |
C |
5.5 |
|
VV |
C |
5.5 |
|
HV |
C |
5.5 |
|
VH |
C |
5.5 |
|
CH |
C |
5.5 |
|
CV |
C |
5.5 |
Tipos de producto
El producto RCM Ground Range Detected (GRD) (en formatos GeoTIFF o NITF) y el producto Single Look Complex (SLC) son compatibles.
Plantillas de procesamiento
Están disponibles las siguientes plantillas de procesamiento:
Baja resolución 100 m: solo se procesarán los datos del modo Baja resolución 100 m.
Resolución media 50 m: solo se procesarán los datos del modo Resolución media 50 m (incluye alta incidencia y alta PRF).
Resolución media 30 m: solo se procesarán los datos del modo Resolución media 30 m.
Resolución media 16 m: solo se procesarán los datos del modo Resolución media 16 m.
Resolución alta 5 m: solo se procesarán los datos del modo Resolución alta 5 m.
Resolución muy alta 3 m: solo se procesarán los datos del modo Resolución muy alta 3 m.
Ruido bajo: solo se procesarán los datos del modo Ruido bajo.
Detección de barcos: solo se procesarán los datos del modo Detección de barcos.
Foco: solo se procesarán los datos del modo Foco.
Polarización cuádruple: solo se procesarán los datos del modo Polarización cuádruple.
Tenga en cuenta que, en el caso de los productos SLC, actualmente no son compatibles para el modo ScanSAR. Son compatibles los siguientes modos que no son ScanSAR:
Foco
Resolución muy alta 3 m
Resolución alta 5 m
Resolución media 16 m
Polarización cuádruple
Las siguientes polarizaciones están disponibles con los productos RCM:
HH: las señales de radar se transmiten y se reciben horizontalmente.
VV: las señales de radar se transmiten y se reciben verticalmente.
HV: las señales de radar se transmiten horizontalmente y se reciben verticalmente.
VH: las señales de radar se transmiten verticalmente y se reciben horizontalmente.
CH: las señales de radar se transmiten circularmente y se reciben horizontalmente.
CV: las señales de radar se transmiten circularmente y se reciben verticalmente.
HH HV: doble polarización HH+HV.
VV VH: doble polarización VV+VH.
HH VV: doble polarización HH+VV.
CH CV: polarización compacta doble.
HH VV HV VH: polarización cuádruple.
Cada modo de RCM adquiere los datos en múltiples haces definidos por diferentes rangos de ángulo de incidencia. Cada haz tiene una denominación única conocida como nombre mnemotécnico de haz basado en la configuración de imagen. El haz de interés puede seleccionarse utilizando su nombre mnemotécnico en la página de propiedades del tipo de ráster de RCM para una plantilla de procesamiento y un tipo de polarización determinados.
Compatibilidad de productos ráster
El producto ráster se encuentra en el directorio de dataset de RCM, donde el archivo manifest.safe representa el contenedor del producto ráster.
Al expandir el archivo manifest.safe se muestran los productos ráster en el modo. Tanto el contenedor ráster como los productos ráster se pueden cargar en ArcGIS Pro. Las polarizaciones disponibles se representan como bandas en el producto ráster.
Para obtener más información sobre la constelación RCM, visite el sitio web de la Agencia Espacial Canadiense.
Sentinel-1
Sentinel-1 es la constelación de satélites SAR de banda C de la Agencia Espacial Europea (ESA) que consta de cuatro satélites en órbita polar, Sentinel-1A, Sentinel-1B y Sentinel-1C y Sentinel-1D. Funcionan a una frecuencia central de 5,405 GHz (longitud de onda de aproximadamente 5,547 centímetros). Los satélites recopilan datos en cuatro modos: mapa de separación (SM), barrido interferométrico ancho (IW), barrido extra ancho (EW) y onda (WV), con un barrido de hasta 400 kilómetros y una resolución detallada de hasta 5 metros. Los modos SM, IW y EW ofrecen opciones de polarización simple (HH o VV) y doble (HH+HV o VV+VH); el modo WV solo ofrece una opción de polarización simple (HH o VV).
|
Polarización |
Banda |
Longitud de onda (cm) |
|---|---|---|
|
HH |
C |
5.5 |
|
VV |
C |
5.5 |
|
HV |
C |
5.5 |
|
VH |
C |
5.5 |
Tipos de producto
Se admiten los productos Ground Range Detected (GRD) y Single Look Complex (SLC) de Sentinel-1.
GRD: estos productos son imágenes multiaspecto proyectadas en el rango del suelo mediante un modelo de elipsoide de la Tierra. Una imagen GRD se almacena como una matriz de valores reales. El valor de cada píxel representa la amplitud de la señal de retrodispersión reflejada. Los productos GRD contienen células de resolución aproximadamente cuadrada y espaciado de píxeles cuadrado.
SLC: estos productos son imágenes en el rango de inclinación. Una imagen SLC se almacena como una matriz de valores complejos. El valor complejo único de cada píxel representa la amplitud de la señal de retrodispersión reflejada.
Plantillas de procesamiento
Actualmente, el tipo de ráster Sentinel-1 solo admite los siguientes productos de nivel 1 en los modos IW, SM y EW:
Todas las franjas: se agregarán todos los modos de datos. Esta es la plantilla predeterminada y se utiliza para visualización básica.
EW: solo se procesarán los datos del modo EW.
EW1-EW5: solo se procesarán los datos del modo EW de las subfranjas uno a cinco, respectivamente.
IW: solo se procesarán los datos del modo IW.
IW1: solo se procesarán los datos del modo IW de la subfranja 1.
IW2: solo se procesarán los datos del modo IW de la subfranja 2.
IW3: solo se procesarán los datos del modo IW de la subfranja 3.
S1-S6: solo se procesarán los datos del modo SM de las subfranjas uno a seis, respectivamente.
Las siguientes polarizaciones están disponibles con los productos Sentinel-1:
HH: las señales de radar se transmiten y se reciben horizontalmente.
VV: las señales de radar se transmiten y se reciben verticalmente.
HV: las señales de radar se transmiten horizontalmente y se reciben verticalmente.
VH: las señales de radar se transmiten verticalmente y se reciben horizontalmente.
HH HV: doble polarización HH+HV.
VV VH: doble polarización VV+VH.
Compatibilidad de productos ráster

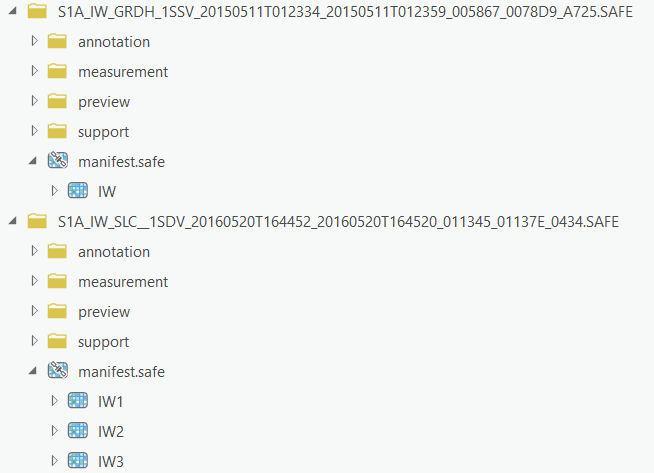

Los productos ráster se encuentran en el directorio .SAFE, donde el archivo manifest.safe representa el contenedor del producto ráster. Al expandir el archivo manifest.safe se muestran los productos ráster en el modo. El contenedor ráster, así como los productos ráster, se pueden cargar en ArcGIS Pro. Las polarizaciones disponibles se representan como bandas en el producto ráster.
Para obtener más información sobre Sentinel-1, visite el sitio web de la Agencia Espacial Europea.
