Cilíndrica de Tobler II
Descripción

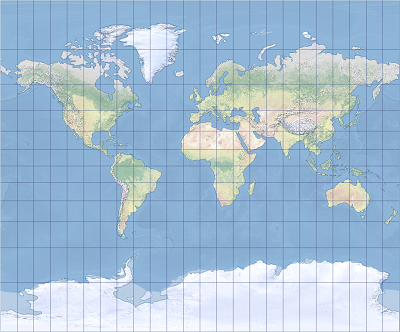

La proyección cilíndrica de Tobler II es una proyección de mapa cilíndrica convencional. Fue desarrollada y presentada por Waldo Tobler en 1997 como su segunda alternativa más sencilla a la Proyección cilíndrica de Miller. Como ocurre con la proyección de Miller, la distorsión es considerable en los polos. Esta proyección es un poco más alta que la proyección de Miller, pero son prácticamente idénticas entre las latitudes 45º norte y sur.
La proyección cilíndrica de Tobler II está disponible en ArcGIS Pro 2.5 y versiones posteriores, así como en ArcGIS Desktop 10.8 y posteriores.
Propiedades de proyección
Las siguientes subsecciones describen las propiedades de la proyección cilíndrica de Tobler II.
Retícula
La proyección cilíndrica de Tobler II es cilíndrica. Los meridianos son líneas rectas equidistantes. Los paralelos y ambos polos son líneas rectas perpendiculares a los meridianos y de la misma longitud que el ecuador. El espaciado entre los paralelos aumenta perceptiblemente desde el ecuador hasta los polos. La retícula es simétrica en el ecuador y el meridiano central. La relación altura-ancho de todo el mapa es de 0,83, un poco mayor que la proyección cilíndrica de Miller.
Distorsión
Esta proyección no es una proyección conforme ni de áreas equivalentes. Las formas, áreas, distancias, direcciones y ángulos están distorsionados por lo general. Las distorsiones son mínimas en las zonas ecuatoriales y se vuelven considerables en las polares. Las zonas polares están aún más distorsionadas que en la primera alternativa de Tobler, la proyección cilíndrica de Tobler I. Los valores de distorsión son simétricos en el ecuador y el meridiano central.
Uso
Esta proyección se puede utilizar para mapamundis generales que no requieran unas áreas precisas, y cuyos fenómenos varían con la longitud. Sin embargo, no se recomienda su uso debido a la extrema distorsión que presenta en las regiones polares.
Limitaciones
Esta proyección solo se admite en esferas. Para un elipsoide, el semieje mayor se utiliza para el radio.
Parámetros
Los parámetros de la proyección cilíndrica de Tobler II son los siguientes:
Falso Este
Falso Norte
Meridiano central
Fuentes
Tobler, W. (1997). "Alternativas a la proyección de Miller." Cartografía y sistemas de información geográfica, 24 (2), p. 110-112. DOI:10. 1559/152304097782439358
