Wagner V
Descripción

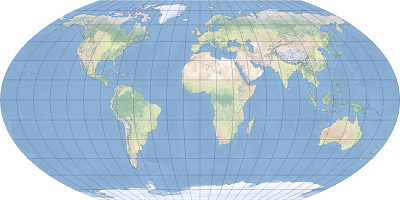

La proyección Wagner V es una proyección pseudocilíndrica de mapas de compromiso para mapas del mundo.
La proyección fue introducida por Karl Heinrich (Karlheinz) Wagner en 1949. Está disponible en ArcGIS Pro 1.2 y versiones posteriores, así como en ArcGIS Desktop 10.4 y versiones posteriores.
Propiedades de proyección
Las siguientes subsecciones describen las propiedades de la proyección Wagner V.
Retícula
La proyección Wagner V es una proyección seudocilíndrica. Los meridianos son elipses parciales excepto el meridiano central. Son cóncavas hacia el centro y no intersecan los paralelos en ángulo recto. Las paralelas son líneas rectas distribuidas de manera desigual. El ecuador, ambos polos y el meridiano central se proyectan como líneas rectas. La retícula es simétrica en el ecuador y el meridiano central.
Distorsión
La proyección Wagner V no es una proyección conforme ni de áreas equivalentes. Suele distorsionar formas, áreas, distancias, direcciones y ángulos. Los patrones de distorsión son similares a otras proyecciones pseudocilíndricas de compromiso, aunque esta proyección presenta una distorsión moderada de área. Las zonas de latitud alta están exageradas. La distorsión angular es moderada cerca del centro del mapa y aumenta hacia los bordes. Los valores de distorsión son simétricos en el ecuador y el meridiano central.
Uso
La proyección Wagner V es adecuada para mapamundis generales.
Limitaciones
Wagner V solo se admite en esferas. Para un elipsoide, el semieje mayor se utiliza para el radio.
Parámetros
Los parámetros de Wagner V son los siguientes:
Falso Este
Falso Norte
Meridiano central
Fuente
Wagner, K. H. (1949). Kartographische Netzentwürfe. Leipzig: Bibliographisches Institut.
