Wagner VII
Descripción

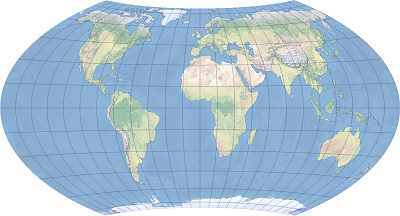

La proyección de Wagner VII o Hammer-Wagner es una modificación de la proyección acimutal de área equivalente de Lambert. Todos los paralelos son convexos hacia el ecuador, lo que confiere a la proyección un aspecto único y una distorsión relativamente baja en comparación con algunas proyecciones pseudocilíndricas de área equivalente.
La proyección fue introducida por Karl Heinrich (Karlheinz) Wagner en 1941. Está disponible en ArcGIS Pro 1.2 y versiones posteriores, así como en ArcGIS Desktop 10.4 y versiones posteriores.
Propiedades de proyección
Las siguientes subsecciones describen las propiedades de la proyección de Wagner VII.
Retícula
La proyección de Wagner VII es una proyección acimutal modificada. Los meridianos, excepto el meridiano central, son curvas cóncavas hacia el meridiano central. El meridiano central es una línea recta que mide la mitad del ecuador proyectado. Todos los paralelos son convexos hacia el ecuador. Tanto los paralelos como los meridianos están espaciados de forma desigual. Las líneas polares son curvas y también convexas hacia el ecuador. Tienen la misma forma que el paralelo 65º en la proyección acimutal de área equivalente de Lambert en aspecto ecuatorial. La retícula es simétrica en el ecuador y el meridiano central.
Distorsión
La proyección de Wagner VII es una proyección de áreas equivalentes (una proyección equivalente). Las formas, direcciones, ángulos y distancias se distorsionan. La distorsión es moderada cerca del centro y aumenta hacia los bordes. Los valores son simétricos a ambos lados del ecuador y del meridiano central.
Uso
La proyección de Wagner VII es adecuada para la representación cartográfica a pequeña escala, especialmente de mapamundis temáticos que ilustran características de las áreas y análisis que requieran áreas exactas.
Limitaciones
Para un elipsoide de revolución, las latitudes geodésicas primero se convierten en latitudes autálicas y se utiliza un radio autálico para el radio.
Parámetros
Los parámetros de la proyección de Wagner VII son los siguientes:
Falso Este
Falso Norte
Meridiano central
Latitud de origen
Fuentes
Wagner, K. H. (1941). Neue Ökumenische Netzentwürfe Für die Kartographische Praxis. En: E. Lehmann, ed. Jahrbuch Der Kartographie 1941. Leipzig: Bibliographisches Institut, p. 176-202.
Wagner, K. H. (1949). Kartographische Netzentwürfe. Leipzig: Bibliographisches Institut.
Snyder, J. P. y Voxland, P. M. (1989). An Album of Map Projections. U.S. Geological Survey Professional Paper 1453. Washington, DC: Oficina de Impresión del Gobierno de Estados Unidos.
