Configurer le carroyage de référence

Le carroyage de référence est une superposition de modèles carrés configurable qui vous permet d’aligner les entités et de visualiser les distances lorsque vous modifiez ou créez des entités. Vous pouvez configurer l’espacement de la grille, la rotation, l’élévation des scènes locales 3D, la capture et l’inférence, ainsi que les paramètres d’affichage et de visibilité.

Modifier les paramètres généraux

Vous pouvez modifier les paramètres généraux, notamment l’espacement de la grille, les intervalles des lignes majeures, la rotation et l’élévation de la grille pour les scènes locales 3D.

  1. Survolez Grid (Grille) sur la barre d’état au bas de la carte ou scène active et cliquez sur Editor Settings (Paramètres d’éditeur) .

    • Sur le ruban, vous pouvez également cliquer sur l’onglet Edit (Mise à jour). Dans le groupe Manage Edits (Gérer les mises à jour), cliquez sur Settings (Paramètres) .

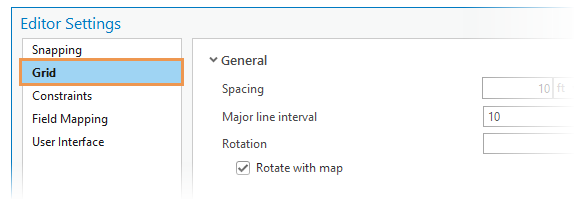

  2. Cliquez sur l’onglet Grid (Grille) et développez General (Général).

    Grille

  3. Modifiez un ou plusieurs des paramètres suivants :

    Spacing (Espacement)

    Définit la distance et les unités entre les lignes de carroyage.

    Major line interval (Intervalle de ligne majeur)

    Affiche les lignes de carroyage majeures à l’intervalle spécifié. Les lignes de grille majeures peuvent apparaitre plus sombres et fournir une référence visuelle lorsqu’elles sont comparées aux lignes de grille mineures.

    Rotate with map (Faire pivoter avec la carte)

    Fait pivoter automatiquement le carroyage lorsque la carte pivote.

    Elevation (Élévation)

    Indique la hauteur de valeur z à laquelle le carroyage apparaît dans une scène 3D.

    Remarque :

    Ce paramètre est disponible uniquement avec des scènes locales 3D.

Définir la capture et l’inférence

Les paramètres de capture et d’inférence personnalisent la façon dont le pointeur capture sur la grille et infère les contraintes à 90 degrés.

  1. Survolez Grid (Grille) sur la barre d’état au bas de la carte actuelle et cliquez sur Editor Settings (Paramètres d’éditeur) .

    • Sur le ruban, vous pouvez également cliquer sur l’onglet Edit (Mise à jour). Dans le groupe Manage Edits (Gérer les mises à jour), cliquez sur Settings (Paramètres) .

  2. Cliquez sur l’onglet Grid (Grille) et développez Snapping and inference (Capture et inférence).

  3. Modifiez un ou plusieurs des paramètres suivants :

    Snap to grid (Capturer sur la grille)

    Capturez le pointeur sur les lignes et les intersections de carroyage en fonction des paramètres de capture actifs.

    Infer from grid (Inférence de la grille)

    Capture le pointeur perpendiculairement à une ligne de carroyage depuis le sommet précédent. Cette option s’avère utile si vous souhaitez construire rapidement des lignes orthogonales, telles que des entités carrées ou rectangulaires.

Définir l’affichage et la visibilité

Les paramètres d’affichage et de visibilité personnalisent l’apparence des lignes de la grille, les paramètres d’échelle d’affichage pour les cartes 2D et les options de remplissage de grille pour les scènes locales 3D.

  1. Survolez Grid (Grille) sur la barre d’état au bas de la carte actuelle et cliquez sur Editor Settings (Paramètres d’éditeur) .

    • Sur le ruban, vous pouvez également cliquer sur l’onglet Edit (Mise à jour). Dans le groupe Manage Edits (Gérer les mises à jour), cliquez sur Settings (Paramètres) .

  2. Cliquez sur l’onglet Grid (Grille) et développez Display and visibility (Affichage et visibilité).

  3. Modifiez un ou plusieurs des paramètres suivants :

    Grid lines (Quadrillage)

    Affiche le carroyage sous forme de lignes contigües ou de points de carroyage à toutes les intersections.

    In beyond (Zoom avant au-delà)

    Indique l’échelle d’affichage minimale à laquelle le carroyage est visible dans une carte.

    Out beyond (Zoom arrière au-delà)

    Indique l’échelle d’affichage maximale à laquelle le carroyage est visible dans une carte.

    Dynamic scaling (Mise à l’échelle dynamique)

    Affiche un carroyage secondaire à une plus grande échelle lorsque vous effectuez un zoom arrière qui dépasse le paramètre d’échelle d’affichage Out beyond (Zoom arrière au-delà).

    Remarque :

    Ce paramètre est disponible uniquement avec les cartes 2D.

    Grid fill (Remplissage de grille)

    Affiche des carroyages dans des scènes locales 3D sous forme de plans de construction ombrés.

    Remarque :

    Ce paramètre est disponible uniquement avec des scènes locales 3D.
