Types de produits en sortie
Vous pouvez créer des produits 2D et 3D dans ArcGIS Drone2Map. Chacun de ces produits est différent et peut être affiné à l’aide de plusieurs options. Il est important de comprendre les résultats attendus lors de la génération d’un produit. Les sections ci-dessous décrivent chacun des produits que vous pouvez créer dans ArcGIS Drone2Map ainsi que leurs utilisations possibles.
Produits 2D
Vous pouvez activer ou désactiver les produits 2D dans la fenêtre Manage (Gérer) ou dans les options de traitement. Certains produits incluent plusieurs options de configuration qui peuvent modifier leur apparence ou leur qualité. Voici quelques-uns des produits 2D qui peuvent être créés dans Drone2Map :

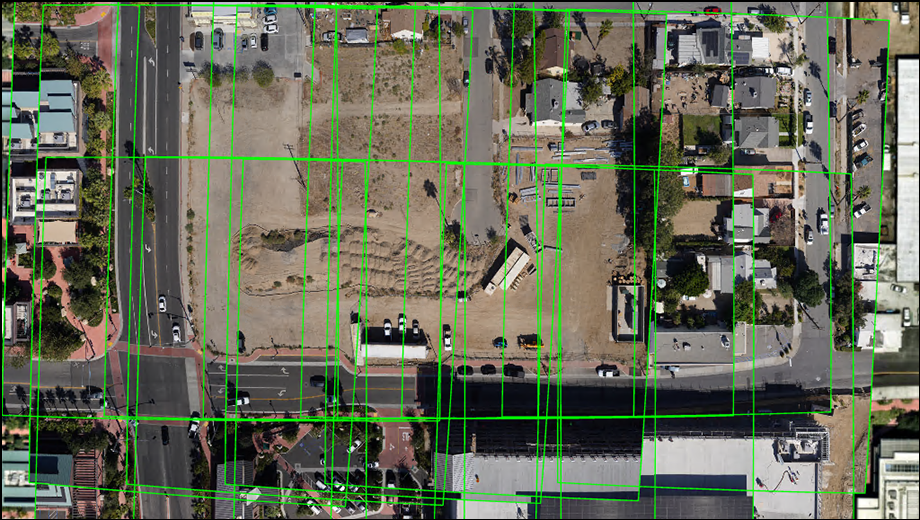

Collection d’images
Le produit Image Collection (Collection d’images) est un jeu de données mosaïque dont sont dérivés tous les autres produits. Puisqu’il est requis lors du traitement dans ArcGIS Drone2Map, la couche correspondante est toujours sélectionnée. Lorsque vous exécutez un ajustement, l’imagerie du jeu de données mosaïque Image Collection (Ensemble d’images) est soumise à un ajustement de bloc dans un souci d’alignement. Cela permet au logiciel de générer des points de solution et des lignes de raccord afin de créer une mosaïque propre à partir de l’imagerie. Puisque le produit Image Collection (Collection d’images) est un jeu de données mosaïque, vous pouvez l’utiliser dans d’autres logiciels, comme ArcGIS Pro pour d’autres types d’analyse, mais il est recommandé de procéder à un ajustement au préalable.

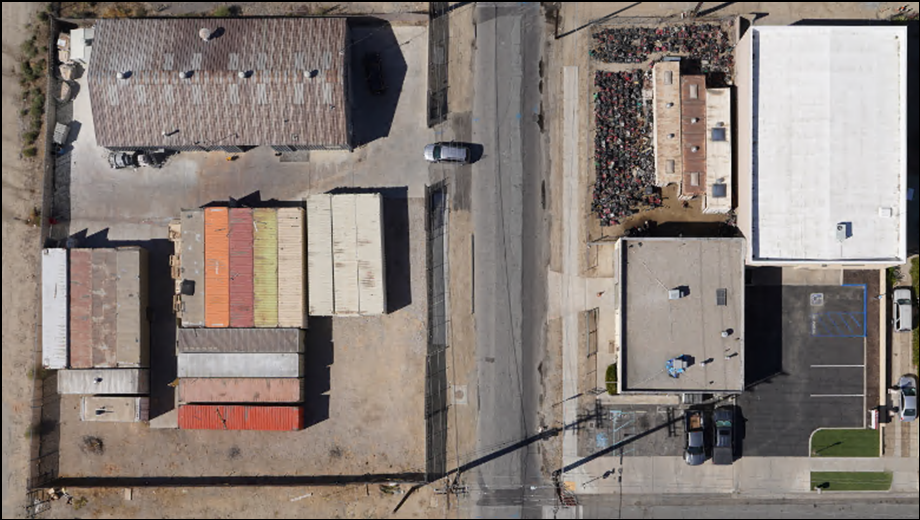

Ortho vraie
Le produit True Ortho (Ortho vraie) est un produit d’imagerie orthorectifiée, mais entièrement corrigé en image de nadir. Cela signifie que les côtés de certains objets, comme les bâtiments ou les montagnes, ne sont plus présents, même sur les contours de la zone de projet. La vue est un point de vue vertical vrai de toutes les entités de la zone de projet. Pour parvenir à cela, il convient de créer d’abord un modèle numérique de surface (MNS) détaillé, par exemple à partir de l’appariement Dense Image (Image dense) sur une imagerie qui se superpose correctement à l’aide d’un processus stéréo de type pixel. Cette surface détaillée est ensuite utilisée pour générer une orthoimage en sortie par la fusion des pixels des images source rectifiés dans leur position en fonction de leur élévation précise au niveau des pixels.
La production du produit True Ortho (Ortho vraie) est entièrement automatique et ne requiert aucune mise à jour des lignes de raccord ni de suppression d’objets, de réflexions ou de couleurs incohérentes. Ce produit est idéal pour la détection des changements et l’extraction d’entités car la vue du haut vers le bas peut être reproduite de manière cohérente avec d’autres vols. Le produit True Ortho (Ortho vraie) est créé sous la forme d’une image TIFF RVB à trois bandes ou thermique monobande dans le système de coordonnées du projet. Vous pouvez l’affiner dans les options de traitement ou à l’aide des outils de prétraitement.

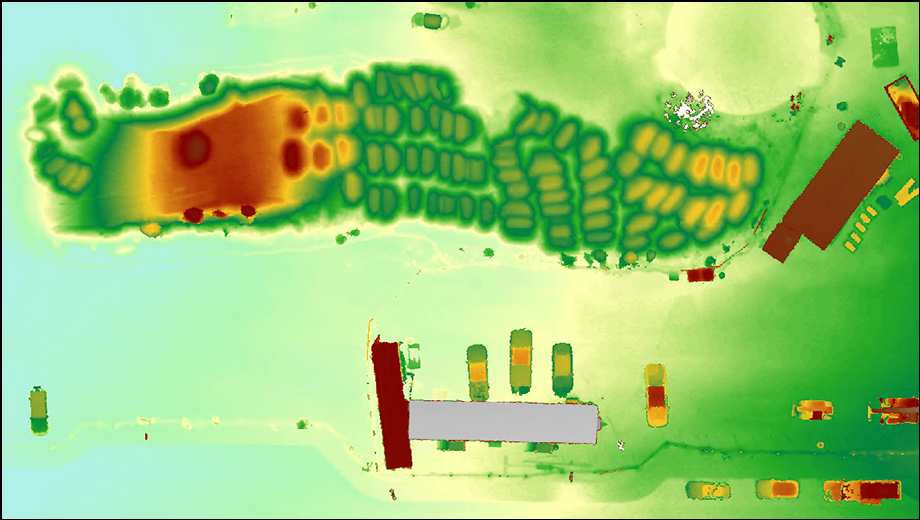

Modèle numérique de surface
Le produit Digital Surface Model (Modèle numérique de surface) est une surface d’élévation générée par triangulation aérienne. Des nuages de points sont générés avec des images superposées correspondantes qui permettent de déterminer les hauteurs des entités dans les images. Ces nuages de points sont ensuite filtrés par des codes de classe lidar standardisés ce qui permet d’indiquer un type de classification pour les entités. Dans le produit Digital Surface Model (Modèle numérique de surface), toutes les entités au niveau de la surface sont présentes et incluent des objets tels que les bâtiments, les véhicules et la végétation. Une fois créé, le produit Digital Surface Model (Modèle numérique de surface) est symbolisé et une échelle lui est attribuée en fonction des valeurs d’élévation.

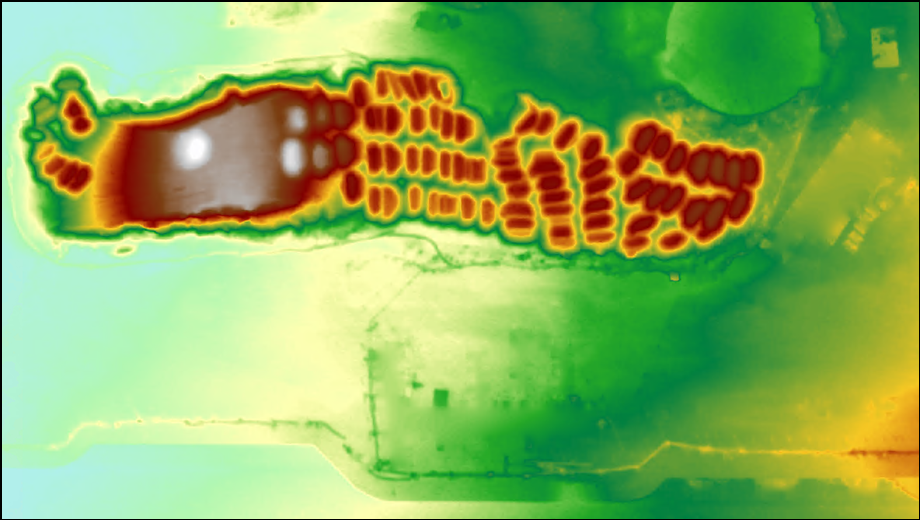

Modèle numérique de terrain
Le produit Digital Terrain Model (Modèle numérique de terrain) est une surface d’élévation générée par triangulation aérienne. Des nuages de points sont générés avec des images superposées correspondantes qui permettent de déterminer les hauteurs des entités dans les images. Ces nuages de points sont ensuite filtrés par des codes de classe lidar standardisés ce qui permet d’indiquer un type de classification pour les entités. Dans le produit Digital Terrain Model (Modèle numérique de terrain), toutes les entités au-dessus de la surface sont filtrées et supprimées pour aboutir à une surface d’élévation représentant uniquement le terrain ou la surface de la Terre. Une fois créé, le produit Digital Terrain Model (Modèle numérique de terrain) est symbolisé et une échelle lui est attribuée en fonction des valeurs d’élévation.

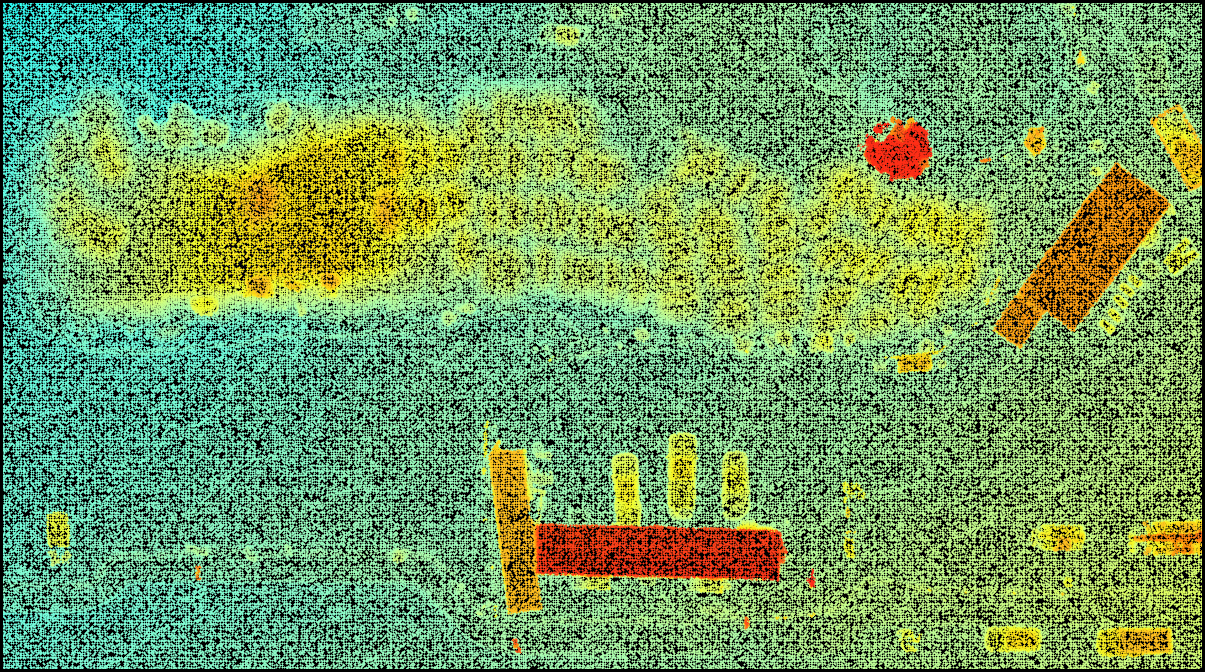

Nuage de points MNS
Le produit DSM Point Cloud (Nuage de points MNS) est une version de nuage de points rasterisé du produit Digital Surface Model (Modèle numérique de surface). Chaque point du produit DSM Point Cloud (Nuage de points MNS) correspond à un pixel qui contient une valeur d’élévation dans le produit Digital Surface Model (Modèle numérique de surface). La densité des points est contrôlée par la valeur de distance de référence au sol (GSD) du projet, qui peut être augmentée jusqu’à la résolution maximale du jeu de données. Les points sont filtrés par des codes de classe lidar standardisés qui proposent un type de classification pour les entités. Avec le produit Nuage de points MNS, toutes les entités au niveau de la surface sont présentes, y compris les objets tels que les bâtiments, les véhicules et la végétation. Une fois créé, le produit Nuage de points MNS est symbolisé en fonction des valeurs d’élévation. Par défaut, le produit DSM Point Cloud (Nuage de points MNS) est généré sous la forme d’un fichier .slpk, mais il peut également être généré au format LAS.
Produits 3D
Dans ArcGIS Drone2Map, les produits 3D sont dérivés grâce à des nuages de points de qualité élevée. Vous pouvez les activer ou les désactiver dans la fenêtre Manage (Gérer) ou dans les options de traitement. Certains produits incluent plusieurs formats en sortie qui peuvent être utilisés dans d’autres logiciels à des fins de présentation ou d’analyse ultérieures. Voici quelques-uns des produits 3D qui peuvent être créés dans Drone2Map :

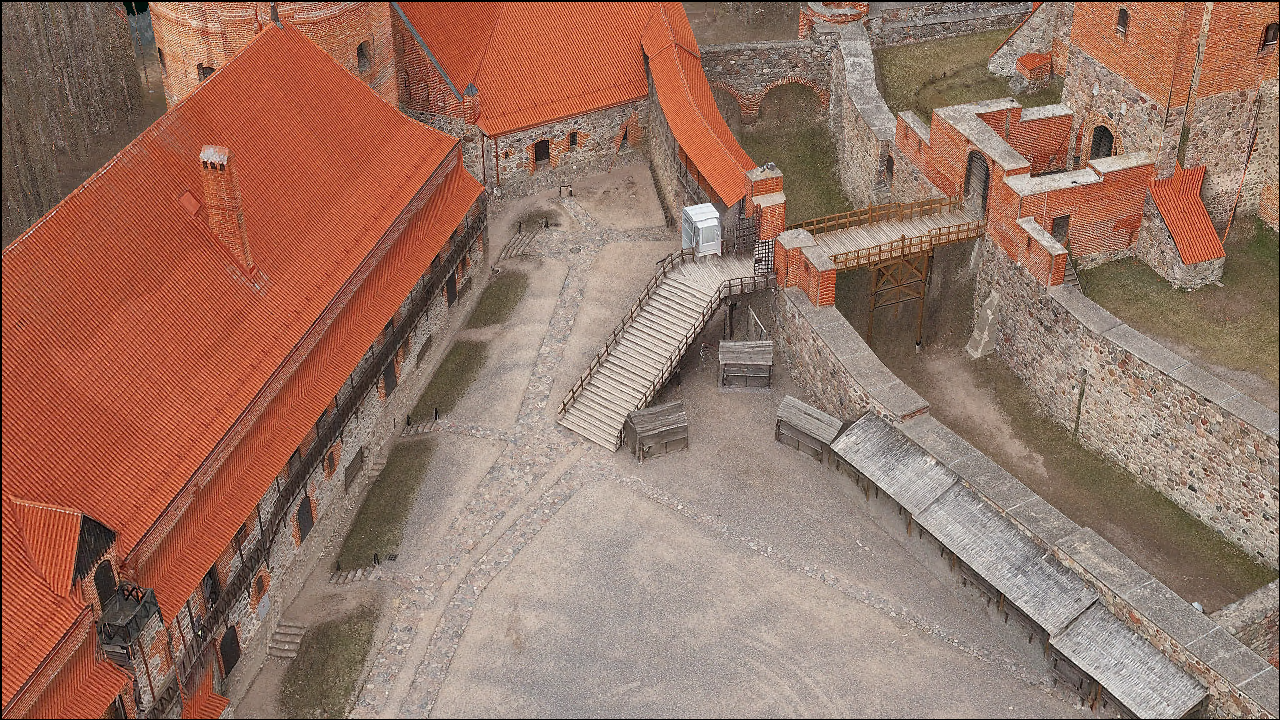

Maillage MNS
Le produit DSM Mesh (Maillage MNS) convertit la surface d’élévation du modèle numérique de surface (MNS) en un maillage de triangles. Les zones dont la hauteur varie davantage ont plus de triangles que les zones sans variation. Puisque le MNS est utilisé comme source de la géométrie du maillage, il est considéré comme étant un produit de maillage à 2,5 dimensions. L’imagerie du produit est appliquée au maillage obtenu, ce qui lui donne une apparence plus réaliste. La sortie du produit DSM Mesh (Maillage MNS) est un fichier .slpk par défaut, mais elle peut être créée avec d’autres formats, comme DAE, OBJ, OSGB et Tuiles 3D.

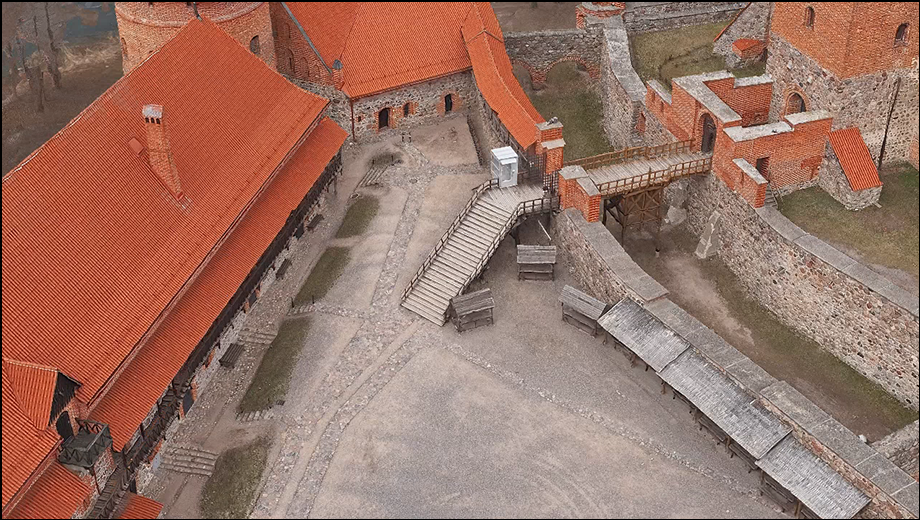

Maillage 3D
Le produit 3D Mesh (Maillage 3D) utilise les points d’appariement des images denses créés lors de l’étape Surface Reconstruction (Reconstruction de surface) pour générer un maillage de triangles texturé extrêmement détaillé. Puisque le nuage de points dense est utilisé pour la géométrie du produit 3D Mesh (Maillage 3D), vous conservez un niveau de détail élevé des entités car les points sont générés autour de tous les angles de cette entité. Vous obtenez ainsi des entités 3D cohérentes avec l’objet réel représenté quel que soit l’angle de vue. La sortie du produit 3D Mesh (Maillage 3D) est un fichier .slpk par défaut, mais elle peut être créée avec d’autres formats, comme DAE, OBJ, OSGB et Tuiles 3D.

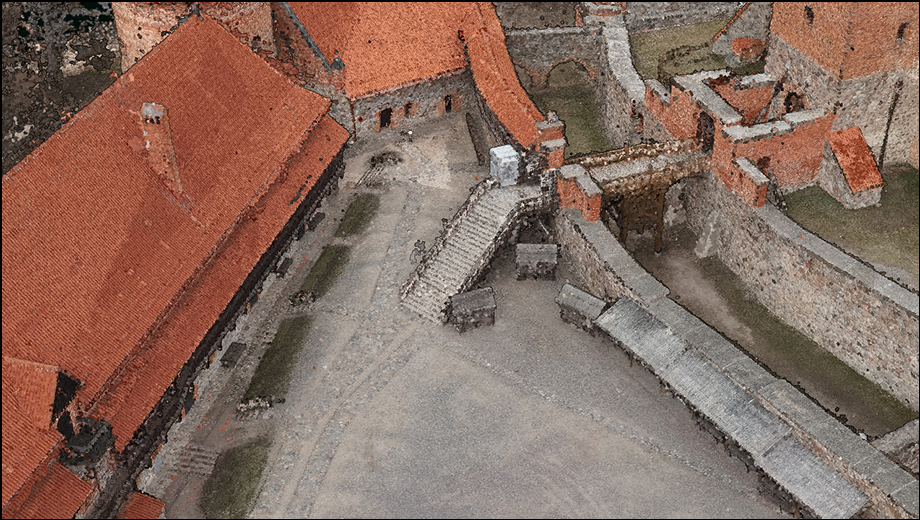

Nuage de points 3D
Le produit 3D Point Cloud (Nuage de points 3D) est une couche ponctuelle 3D complète qui représente précisément les surfaces verticales et les entités au-dessus, ainsi que toutes les observations en dessous. Les points sont créés au cours de l’étape de traitement Surface Reconstruction (Reconstruction de surface) et sont générés par triangulation avec l’imagerie superposée. Chaque pixel apparié crée un point 3D en filtrant les points redondants et le bruit. Cela génère un nuage de points fin mais néanmoins très détaillé. Une valeur z est attribuée aux points. Les points regroupés ensemble décrivent des entités de plus grande taille dans l’espace tridimensionnel.
Le produit Point Cloud (Nuage de points) est symbolisé en tant que points RVB par défaut, donc les points ressemblent à ce qui est affiché dans l’imagerie, mais en 3D. Vous pouvez modifier la symbologie du produit 3D Point Cloud (Nuage de points 3D) pour afficher également l’élévation. Les nuages de points sont créés sous la forme d’un seul fichier .slpk par défaut, mais la sortie peut également prendre le format LAS avec des tuiles individuelles plus petites.

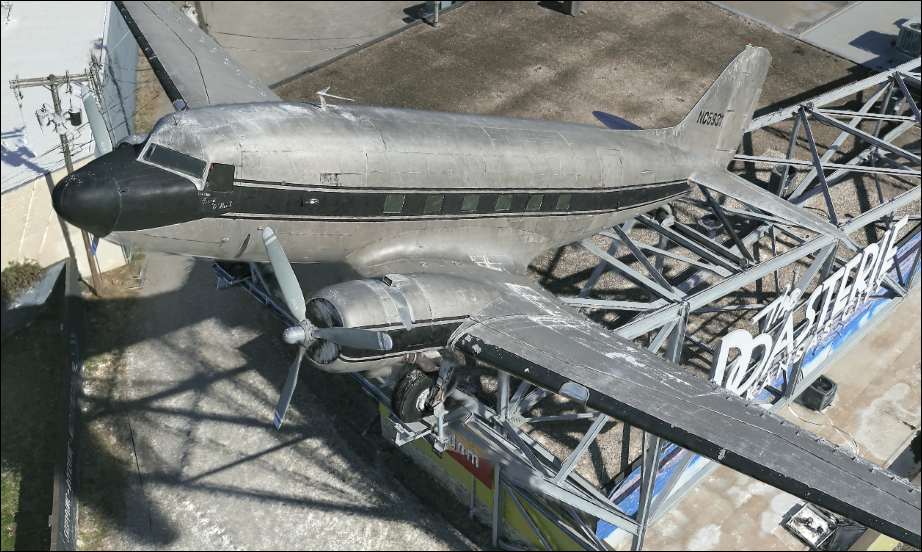

Gaussian Splats
Le produit Gaussian Splats est une couche 3D qui fournit une représentation hautement photoréaliste des objets. Il est généré sous la forme d’une grande collection ellipsoïdale dans l’espace de points 3D à l’aide des outils de Deep Learning. Les images de projet sont intégrées dans un modèle qui dérive les points d’appariement entre elles. Chaque point est associé à une position, une taille, une direction, une forme et une couleur, qui sont ensuite superposées et combinées pour un rendu final doux et naturel. Les Gaussian Splats permettent de rendre clairement les entités détaillées très fines comme les clôtures barbelées, les lignes de transmission téléphonique ou la végétation dense.
