Calculer le volume de déblais et remblais

Vous pouvez calculer le volume de déblais et remblais dans la visionneuse de cartes Ortho Maker.

Le calcul du volume est une procédure au cours de laquelle l’élévation d’un relief est modifiée par le retrait ou l’ajout de matériau de surface. L’outil cartographique Volume Calculation (Calcul du volume) synthétise les variations de surfaces et de volumes liées à une opération de remblais/déblais. À l’aide du produit de modèle de surface numérique et d’une zone d’intérêt avec un type de base donné, cet outil identifie les régions de suppression et d’ajout du matériel surfacique.

Un produit de modèle de surface numérique est nécessaire pour calculer le volume.

Déterminer la zone d’intéret

Le volume de l’activité de déblais et remblais est calculé pour une zone d’intéret. Vous pouvez définir une zone d’intéret à l’aide des méthodes suivantes :

• Définir la zone d’intéret sur une carte : numérisez un ou plusieurs polygones sur la carte.

• Importer depuis un service d’entités : importez des zones d’intérêt d’un service d’entités surfaciques.

• Importer depuis un fichier local : importez des zones d’intérêt d’un fichier local de classe d’entités surfaciques.

Remarque :

Les zones d’intérêt sont enregistrées avec le fichier de projet.

Calculer les volumes

Les trois méthodes sont décrites ci-après.

Définir la zone d’intéret sur une carte

Pour calculer le volume de déblais et remblais en définissant une zone d’intéret sur une carte, procédez comme suit :

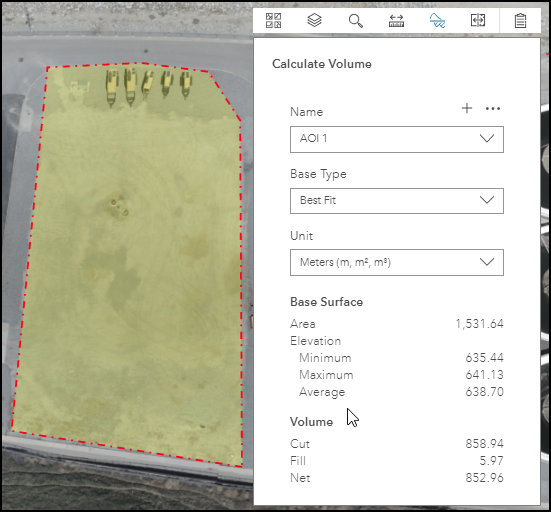

1. Cliquez sur l’outil cartographique Calculate Volume (Calculer le volume) sur la barre d’outils.

2. Dans la boîte de dialogue de la zone d’intérêt, cliquez sur Define (Définir).

3. Définissez votre zone d’intérêt sur la carte à l’aide de la souris. Double-cliquez pour terminer le polygone de votre zone d’intérêt.

   La fenêtre contextuelle Area of Interest (Zone d’intérêt) apparaît pour la nouvelle zone d’intérêt.

4. Dans la fenêtre contextuelle Area of Interest (Zone d’intérêt), procédez comme suit :

   1. Indiquez un nom.

   2. Définissez l’élévation numérique dans Base Type (Type de base).

   3. Cliquez sur Apply (Appliquer).

   Les calculs de surface et de volume apparaissent sur l’outil Map (Carte). Si vous modifiez Base Type (Type de base) et Unit (Unité), le calcul est mis à jour automatiquement.



5. Cliquez éventuellement sur le bouton Add (Ajouter) et répétez les étapes ci-avant pour définir d’autres zones d’intérêt.

6. Cliquez éventuellement sur la liste déroulante AOI (Zone d’intérêt), sélectionnez une zone d’intérêt et cliquez sur Delete (Supprimer) pour supprimer une zone d’intérêt.

7. Cliquez éventuellement sur Options et sur Report (Rapport) pour afficher un rapport de toutes les zones d’intérêt.

   Vous pouvez copier le contenu dans d’autres applications via la boîte de dialogue Volume Report (Rapport de volume).

8. Cliquez éventuellement sur Options , puis sur Export (Exporter) pour exporter des zones d’intérêt dans un fichier local.

   Les zones d’intérêt sont enregistrées dans votre projet.

Importation depuis un service d’entités

La procédure ci-après décrit le mode de calcul du volume en important des zones d’intérêt depuis un service d’entités.

1. Cliquez sur l’outil cartographique Calculate Volume (Calculer le volume) sur la barre d’outils.

2. Cliquez sur Import from a Feature Service (Importer à partir d’une couche d’entités).

3. Dans la boîte de dialogue Import Feature Layer (Importer une couche d’entités), accédez à la couche d’entités à importer et sélectionnez-la.

   Seules les couches de polygones sont répertoriées.

4. Cliquez sur Importer.

   Les calculs de surface et de volume apparaissent sur l’outil Map (Carte). Si vous modifiez le Base Type (Type de base) et Unit (Unité), le calcul est mis à jour automatiquement.

Importer depuis un fichier local

La procédure ci-après décrit le mode de calcul du volume en important une zone d’intérêt depuis un fichier local.

1. Cliquez sur l’outil cartographique Calculate Volume (Calculer le volume) sur la barre d’outils.

2. Cliquez sur Import from a local file (Importer à partir d’un fichier local).

3. Accédez au fichier contenant votre zone d’intérêt et sélectionnez-le.

   La zone d’intérêt apparaît dans Map Viewer.
