Serveurs ArcGIS Enterprise

Vous pouvez étendre les fonctionnalités et les capacités d’un déploiement ArcGIS Enterprise de base en obtenant des licences et en ajoutant d’autres serveurs basés sur les fonctionnalités. L’ajout de machines serveurs sur site ou dans le Cloud à votre déploiement ArcGIS Enterprise vous permettra d’exploiter pleinement les fonctionnalités disponibles dans votre organisation.

Dans une configuration de déploiement de base, les utilisateurs accèdent à vos ressources SIG Web par l’intermédiaire de l’organisation. Les administrateurs et les éditeurs peuvent accéder directement à ArcGIS Server pour effectuer leur travail.

Si vous souhaitez étendre un déploiement de base pour intégrer des serveurs supplémentaires, il ne peut y avoir que des indications uniques pour chaque type de serveur, notamment les exigences de stockage et le nombre optimal de serveurs à inclure sur un site. Les détails relatifs à chaque serveur sont fournis.

ArcGIS GIS Server

Dans le déploiement de base d’ArcGIS Enterprise, ArcGIS GIS Server remplit deux fonctions distinctes :

  • Le serveur d’hébergement qui prend en charge l’infrastructure SIG web globale.

  • Un GIS Server polyvalent, sur lequel peuvent être publiés des services qui référencent vos propres sources de données, telles que des géodatabases.

De nombreuses organisations séparent ces fonctions en deux sites ArcGIS Server distincts pour améliorer les performances de leur déploiement.

Dans cette configuration, un site serveur ArcGIS GIS Server supplémentaire de trois machines est fédéré avec ArcGIS Enterprise. Ce site supplémentaire offre des fonctionnalités de cartographie et de visualisation dédiées à vos utilisateurs. Le nombre de machines pour chaque site est fonction de vos besoins en matière de capacité et de haute disponibilité.

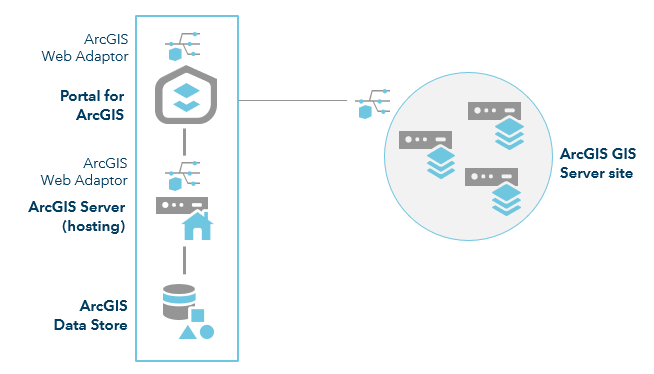

ArcGIS Enterprise avec serveurs SIG supplémentaires

Chaque machine du site ArcGIS GIS Server requiert un minimum de 8 Go de mémoire. Une mémoire plus importante peut être nécessaire en fonction du nombre de services publiés et de leurs modèles d’utilisation.

ArcGIS Data Pipelines Server

ArcGIS Data Pipelines Server est une fonction d’ingénierie des données visuelle sans code qui facilite la préparation et l’intégration des données pour les processus d’analyse et de cartographie.

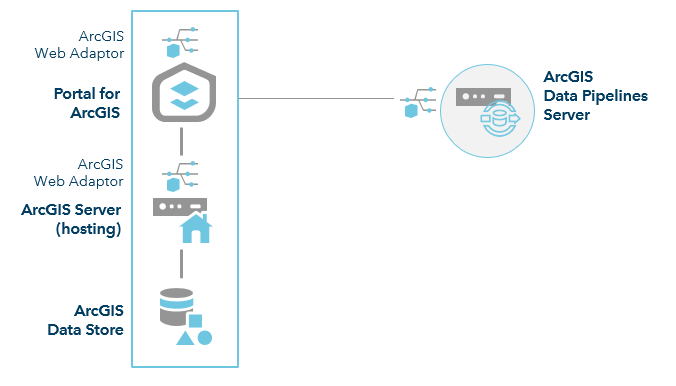

ArcGIS Enterprise avec Data Pipelines Server

Pour satisfaire de nombreux créateurs de pipeline de données ou proposer à chacun d’eux de plus vastes ressources pour exécuter des pipelines de données, vous pouvez joindre des machines supplémentaires à un site ArcGIS Data Pipelines Server.

ArcGIS GeoEnrichment Server

Un ArcGIS GeoEnrichment Server est disponible avec ArcGIS Business Analyst Enterprise, une solution logicielle qui associe des données démographiques, de mode de vie, comportementales et de dépenses à des capacités d’analyse basées vers sur la localisation. Vous pouvez utiliser des cartes, des infographies et des analyses pour planifier le marché, sélectionner un site et prendre des décisions ciblées sur le client.

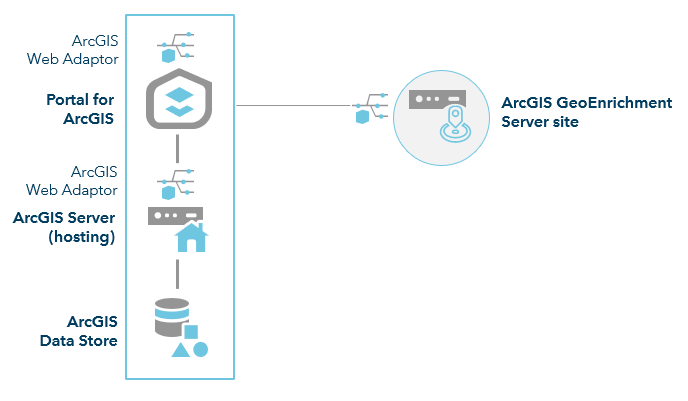

ArcGIS Enterprise avec GeoEnrichment Server

ArcGIS GeoEvent Server

ArcGIS GeoEvent Server permet d’intégrer les flux de données basés sur des événements en temps réel des réseaux de capteurs, stationnaires, mobiles ou de l’Internet des objets en tant que sources de données dans votre SIG d’entreprise.

Le nombre et la configuration d’instances ArcGIS GeoEvent Server qui conviennent le mieux à votre déploiement dépendent entièrement de votre flux ou de vos flux de données (vitesse d’événement et taille de données de chaque événement). Une seule instance d’ArcGIS GeoEvent Server peut traiter un flux pouvant traiter jusqu’à 6 000 événements par seconde si la taille de données de l’événement n’inclut que quelques champs de données et un point. La même configuration matérielle et logicielle peut être en mesure de traiter 2 000 événements par seconde si chaque événement inclut plusieurs dizaines de champs de données et un polygone à plusieurs côtés. Le type et le nombre de processeurs intégrés à un processus de traitement d’événement affecte également le nombre d’enregistrements d’événement que vous pouvez traiter à chaque seconde.

La configuration minimale recommandée inclut un déploiement de base ArcGIS Enterprise installé et configuré sur une ou plusieurs machines, ArcGIS Data Store configuré sur une seconde machine, ainsi qu’un site ArcGIS GeoEvent Server déployé sur une troisième.

Remarque :

Incorporer un spatiotemporal Big Data store à trois nœuds autorise un archivage à vitesse élevée et de grande ampleur des données d’événement traitées par ArcGIS GeoEvent Server. Un type relational store dans ArcGIS Data Store peut traiter les flux de données dont le volume d’événements est inférieur à 200 événements par seconde.

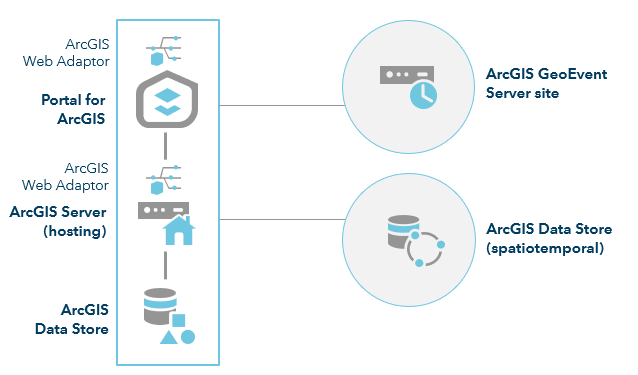

ArcGIS Enterprise avec GeoEvent Server

Une configuration plus minimale dans laquelle vous déployez et attribuez une licence ArcGIS GeoEvent Server sur une machine de base ArcGIS Enterprise existante est prise en charge. Toutefois, les architectes système doivent comprendre les implications du partage des ressources système entre ArcGIS GIS Server et ArcGIS GeoEvent Server avant de migrer une telle solution en phase de production.

Si votre réseau de capteurs en temps réel inclut plusieurs flux de données, chacun présentant un volume d’événements et une vélocité d’événement modérés, vous devez configurer plusieurs sites ArcGIS GeoEvent Server à une seule machine, chacun dédié à des flux de données en temps réel spécifiques. Le diagramme ci-dessous illustre cette configuration, avec trois instances ArcGIS GeoEvent Server indépendantes, chacune sur son propre site ArcGIS Server.

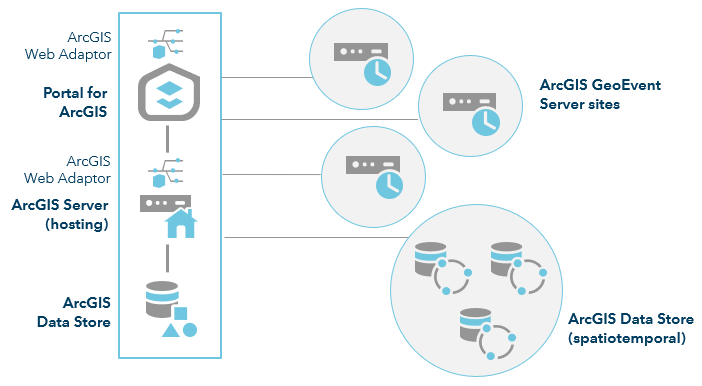

ArcGIS Enterprise avec trois sites GeoEvent Server

Outre trois instances ArcGIS GeoEvent Server indépendantes, la configuration ci-dessus illustre un spatiotemporal Big Data store à trois nœuds inscrit auprès de votre serveur d’hébergement. Le GeoEvent Server et le spatiotemporal Big Data store ont été mis à l’échelle selon le même ratio dans ce scénario. Toutefois, il ne s’agit pas d’une exigence. Par exemple, votre déploiement peut consister en trois instances de GeoEvent Server et en un spatiotemporal Big Data store à quatre nœuds.

Remarque :

Les sites GeoEvent Server ne sont pas configurés avec un Web Adaptor.

Des technologies tierces peuvent être utilisées pour prendre en charge l’équilibrage de charge lors de la distribution de données de capteur à traiter. Toutefois, l’administration du système ne peut généralement pas être prise en charge via un équilibreur de charge.

ArcGIS Image Server

ArcGIS Image Server fournit deux fonctionnalités principales : des services d’imagerie dynamiques de jeux de données mosaïques et une analyse raster utilisant le traitement distribué.

ArcGIS Image Server fournit deux fonctionnalités principales : des services d’imagerie dynamiques de jeux de données mosaïques et une analyse raster utilisant le traitement distribué.

Si vous ne comptez utiliser que les services d’imagerie dynamiques , le modèle de déploiement recommandé consiste à ajouter un site ArcGIS Image Server dédié au déploiement ArcGIS Enterprise de base.

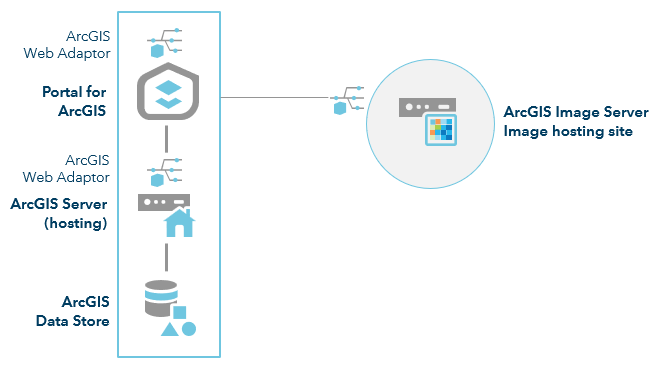

ArcGIS Enterprise avec Image Server

Vous pouvez également fédérer des sites ArcGIS Image Server supplémentaires à ce modèle de déploiement selon les besoins.

Concernant les déploiements dans lesquels l’analyse raster est régulièrement réalisée sur des jeux de données importants, pour veiller à ne pas perturber les services d’imagerie dynamiques, vous devez utiliser des sites distincts pour l’analyse raster et les services d’imagerie dynamiques.

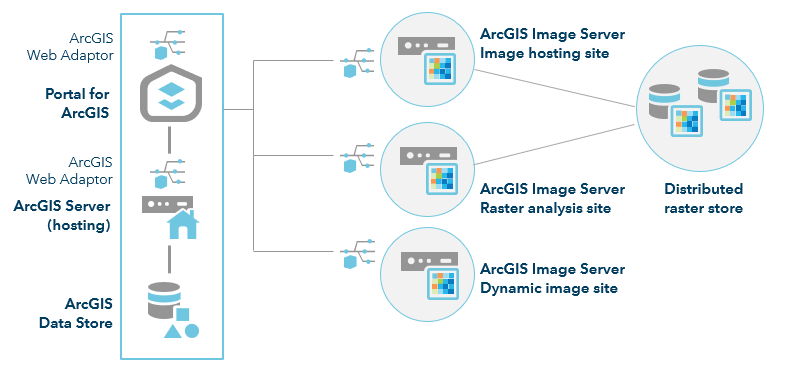

ArcGIS Enterprise avec un déploiement d’analyse raster

Dans un modèle de déploiement de ce type, chaque machine doit posséder un minimum de 8 Go de RAM.

Remarque :

Vous ne pouvez avoir qu’un seul site ArcGIS Image Server dédié à l’analyse raster dans un déploiement ArcGIS Enterprise. Vous pouvez faire évoluer le site en ajoutant plus de RAM ou des machines supplémentaires.

ArcGIS Knowledge Server

Le rôle ArcGIS Knowledge Server permet à ArcGIS Enterprise de modéliser les relations entre entités à l’aide de couches de graphes de connaissances.

Pour fédérer un site ArcGIS Knowledge Server à votre déploiement ArcGIS Enterprise de base, vous devez également ajouter un ArcGIS Data Store configuré comme un Graph Data Store installé sur sa propre machine.

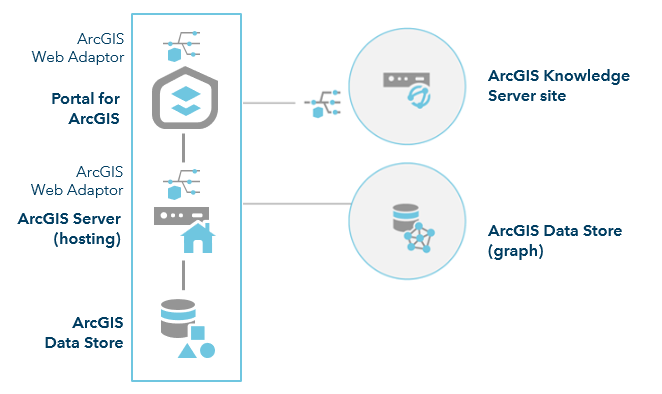

ArcGIS Enterprise avec un site ArcGIS Knowledge Server à une seule machine et un graph store

Selon la complexité et le nombre d’analyses que vous allez exécuter sur la couche du graphe de connaissances, il se peut que vous deviez ajouter des machines au site ArcGIS Knowledge Server afin d’accélérer votre analyse. Le diagramme suivant illustre ce modèle de déploiement et inclut un site ArcGIS Knowledge Server à deux machines.

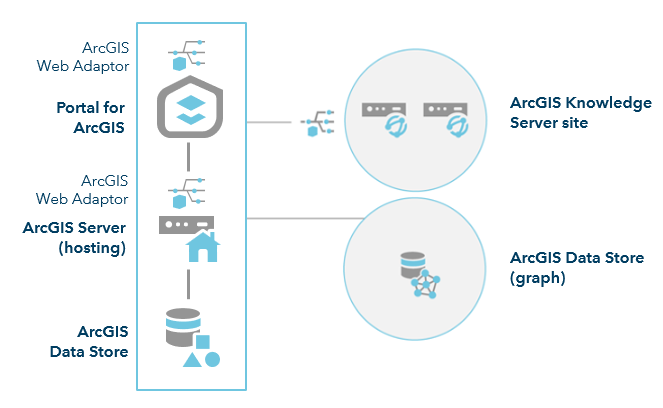

Deux machines sur le site ArcGIS Knowledge Server

ArcGIS Mission Server

ArcGIS Mission Server assure le traitement visant à faciliter la communication entre les mises à jour en temps réel sur le terrain et le centre de commande, afin de rationaliser la gestion des missions et d’éclairer la prise de décision.

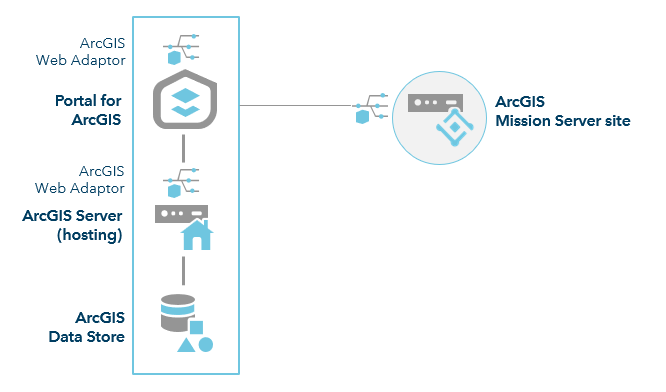

ArcGIS Enterprise avec Mission Server : site à une seule machine

ArcGIS Notebook Server

ArcGIS Notebook Server est une plateforme complète de science des données intégrée à ArcGIS Enterprise.

ArcGIS Notebook Server est une plateforme complète de science des données intégrée à ArcGIS Enterprise.

ArcGIS Notebook Server permet à votre déploiement ArcGIS Enterprise d’héberger et d’exécuter ArcGIS Notebooks. Grâce au langage de programmation Python, vous pouvez réaliser une analyse spatiale, élaborer des processus de science des données et de Machine Learning, gérer du contenu et des données SIG, mais aussi automatiser les tâches d’administration d’ArcGIS Enterprise.

Les sites ArcGIS Notebook Server sont configurés et fédérés avec un déploiement ArcGIS Enterprise. Une instance d’ArcGIS Web Adaptor est déployée et configurée avec chaque site ArcGIS Notebook Server.

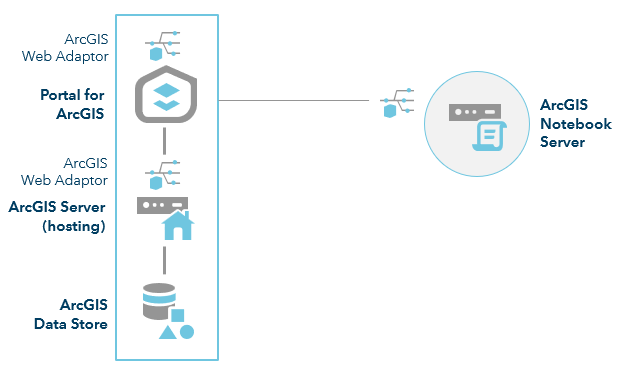

ArcGIS Enterprise avec Notebook Server : site à une seule machine

ArcGIS Notebook Server utilise des conteneurs, à savoir des systèmes d’exploitation virtualisés, pour fournir à chaque auteur de notebook son propre environnement de travail isolé et ses ressources de calcul au sein de la machine. Pour allouer et maintenir ces conteneurs, ArcGIS Notebook Server fonctionne avec le logiciel de conteneurs Docker. Pour qu’ArcGIS Notebook Server fonctionne, Docker Engine doit être installé et configuré sur la même machine. Les étapes complètes de configuration de Docker Engine figurent dans le guide d’installation d’ArcGIS Notebook Server.

ArcGIS Notebook Server utilise des conteneurs, à savoir des systèmes d’exploitation virtualisés, pour fournir à chaque auteur de notebook son propre environnement de travail isolé et ses ressources de calcul au sein de la machine. Pour allouer et maintenir ces conteneurs, ArcGIS Notebook Server fonctionne avec le logiciel de conteneurs Docker. Pour qu’ArcGIS Notebook Server fonctionne, Docker Engine doit être installé et configuré sur la même machine. Les étapes complètes de configuration de Docker Engine figurent dans le guide d’installation d’ArcGIS Notebook Server.

Pour prendre en charge un grand nombre d’auteurs de notebooks, ou pour offrir à chaque auteur un espace de travail conteneurisé plus vaste, vous pouvez joindre plusieurs machines à un site ArcGIS Notebook Server.

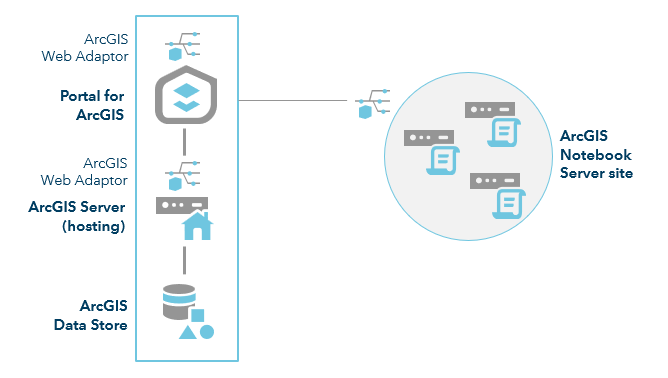

ArcGIS Enterprise avec Notebook Server : site à trois machines

ArcGIS Reality Server (bêta)

ArcGIS Reality Server (bêta) fournit des systèmes de calcul et de stockage distribués qui offrent des fonctionnalités Reality Mapping pour un large éventail d’images satellite, aériennes numériques et par drones.

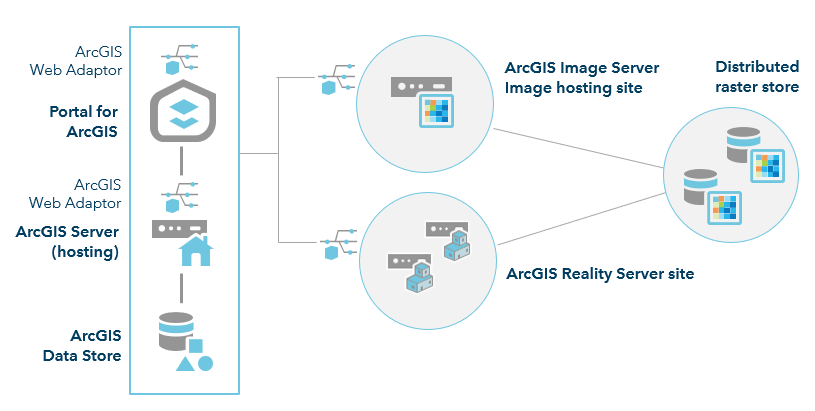

ArcGIS Enterprise avec Reality Server

Un site ArcGIS Reality Server est configuré et fédéré avec un déploiement de base ArcGIS Enterprise. Le modèle de déploiement recommandé inclut un site serveur d’hébergement d’images dédié et un site ArcGIS Reality Server à plusieurs machines. Les deux sites exigent un stockage raster pour stocker les sorties traitées. La séparation de la charge de travail dans ce modèle garantit que les ressources de traitement Reality Mapping ne concurrencent pas l’hébergement de service d’imagerie, afin d’optimiser l’efficacité des deux fonctions.

ArcGIS Velocity Server

ArcGIS Velocity est la fonction de traitement et d’analyse en temps réel d’ArcGIS Enterprise. Elle vous permet d’importer, de visualiser, d’analyser, de stocker et de traiter les données issues des capteurs IoT (Internet des objets). Les données d’événement à grande vitesse peuvent être filtrées, traitées et envoyées à plusieurs destinations, ce qui vous permet de connecter pratiquement tout type de données en continu et d’alerter automatiquement le personnel lorsque les conditions spécifiées surviennent. Vous pouvez également créer des modèles analytiques visant à traiter un volume important de données et à obtenir des informations sur les modèles, les tendances et les anomalies.

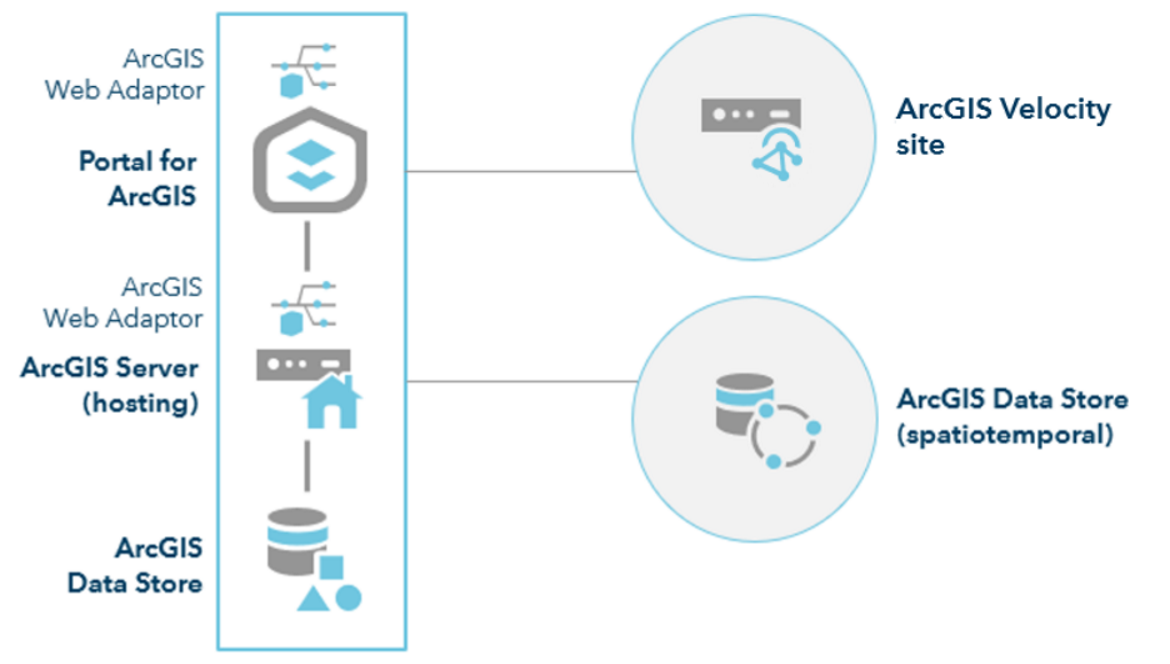

ArcGIS Enterprise avec Velocity Server : site à une seule machine

ArcGIS Video Server

ArcGIS Video Server vous permet d’indexer, de rechercher, de publier et de diffuser en direct des vidéos en tant que services vidéo avec un contexte géospatial et temporel. Il diffuse des services vidéo à des applications clientes, telles que ArcGIS Excalibur, pour la lecture de vidéos avec propriétés géospatiales accompagnées de télémétrie cartographique, la diffusion de vidéos en direct pour les informations proches temps réel et la réalisation d’analyses vidéo.

Un site ArcGIS Video Server est configuré et fédéré avec un déploiement de base ArcGIS Enterprise. Une instance d’ArcGIS Web Adaptor est déployée et configurée avec chaque site ArcGIS Video Server. ArcGIS Video Server peut être installé sur une machine distincte ou sur le même ordinateur que le serveur d’hébergement. Une fois que le site ArcGIS Video Server a été fédéré, désignez-le comme rôle Video Server.

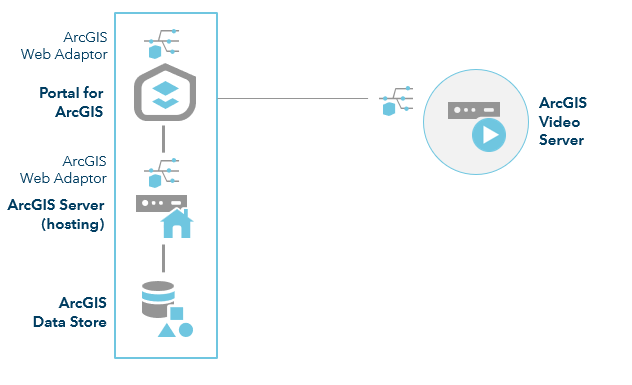

ArcGIS Enterprise avec Video Server - Site à une seule machine

ArcGIS Workflow Manager Server

ArcGIS Workflow Manager est un système de gestion de processus évolutif qui automatise et simplifie de nombreux aspects de l’exécution et de la gestion de tâches SIG et non SIG dans votre organisation. Il inclut une application Web integrée à ArcGIS Enterprise.

Un site ArcGIS Workflow Manager Server est configuré et fédéré avec un déploiement ArcGIS Enterprise. Une instance d’ArcGIS Web Adaptor est déployée et configurée pour le site ArcGIS Workflow Manager Server. ArcGIS Workflow Manager Server peut être installé sur sa propre machine ou sur la même machine que le serveur d’hébergement.

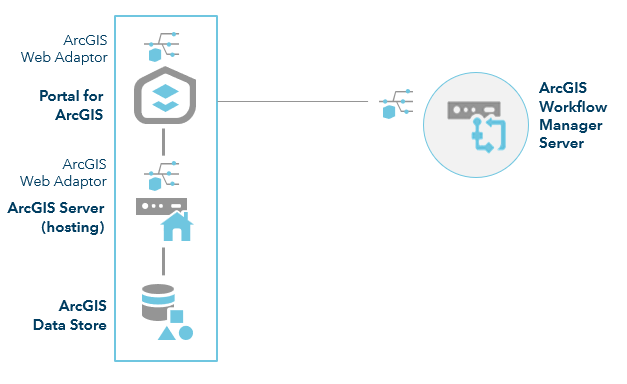

ArcGIS Enterprise avec Workflow Manager Server : site à une seule machine
