Grille nationale de la Nouvelle-Zélande
Description

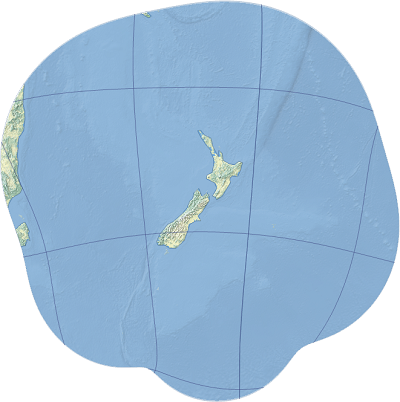

La grille nationale de la Nouvelle-Zélande est une projection conforme spécifiquement conçue pour la cartographie à grande échelle de la Nouvelle-Zélande. La méthode de la projection utilise l’équation de Cauchy-Riemann de l’arithmétique complexe et est centrée sur 173° à l’est et sur 41° au sud.
La projection Grille cartographique de la Nouvelle-Zélande a été conçue par W. I. Reilly en 1973. Elle est disponible dans ArcGIS Pro 1.0 et versions ultérieures ainsi que dans ArcGIS Desktop 8.1.0 et versions ultérieures.
Propriétés de la projection
Les sous-sections ci-dessous décrivent les propriétés de la projection Grille nationale de la Nouvelle-Zélande.
Graticule
La grille nationale de la Nouvelle-Zélande est une projection cylindrique modifiée. Tous les méridiens et parallèles sont projetés sous forme de courbes polynomiales algébriques complexes de sixième ordre
Distorsion
La grille nationale de la Nouvelle-Zélande est une projection cartographique conforme. Les directions, les angles et les formes sont conservés à une échelle infinitésimale. La distorsion de la surface est inférieure à 0,04 % et l’échelle est comprise dans les 0,02 % de l’échelle vraie de la Nouvelle-Zélande.
Utilisation
L’utilisation de cette projection est limitée aux cartes à très grande échelle en Nouvelle-Zélande. Il n’est pas conseillé d’utiliser cette projection ailleurs.
Limitations
Cette projection est limitée à une petite zone autour du centre de la carte.
Paramètres
Les paramètres de la grille nationale de la Nouvelle-Zélande sont les suivants :
Constante en X
Constante en Y
Longitude Of Origin (Longitude de l’origine)
Latitude de l’origine
Sources
Office of the Surveyor-General (1998). Conversion between Latitude and Longitude and New Zealand Map Grid. OSG Technical Report 4.1. Wellington: Office of the Surveyor-General Land Information New Zealand.
Reilly, W. I. (1973). "A conformal mapping projection with minimum scale error." Survey Review, 22 (168), p. 57-71. DOI: 10.1179/sre.1973.22.168.57
Stirling, I. F. (1973). New Zealand Map Grid. Department of Lands and Survey Technical Circular 1973/32. Wellington: Office of the Surveyor-General Land Information New Zealand.
