2 つの方向の交点にポイント (頂点) を作成

方向-方向 ツールは、ポインターの位置を特定してスナップし、その位置で、2 つの指定した方向が交差します。 方向と距離をスケッチするか、入力することができます。 このツールは、フィーチャ作図ツールを使用してフィーチャを描画するときに、作図ツールバーで利用できます。

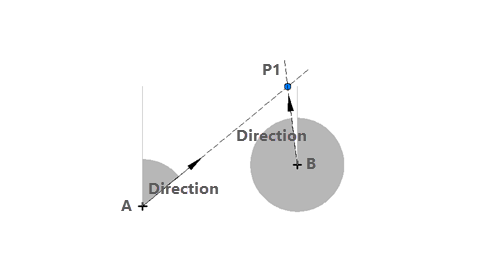

次の図は、A および B として示された 2 つの既知の位置から計測される場合に、指定した 2 つの方向の交点が交差する位置 (P1 と P2 として表示) をツールが特定してハイライト表示する方法を示しています:

図は P1 における 2 つの方向の交差を示しています。

このツールを使用するときは、以下の点を考慮します。

• 「地表面/平面補正」をオンにした場合、入力値は地表面の計測値と見なされます。 オフセット角度が方向に適用され、距離に距離ファクターが乗算されます。 これは、作図の計測値を指定したときにリアルタイムで発生します。

• アクティブな作図ツールは、方向と距離を指定してポイント フィーチャまたは頂点を作成するまで一時停止します。

• この交点ツール モードを閉じて標準の作図ツールの操作を再開するには、アクティブなフィーチャ作図ツールをクリックします。

2 つの方向を指定

2 つの方向が交差する位置でポイントまたは頂点を作成するには、2 つの方向をスケッチするか、入力して、ハイライト表示された交点をクリックします。

1. データを追加し、編集用設定を構成します。

   編集対象のフィーチャ レイヤーが編集可能であること、アクティブなマップに割り当てられた座標系が実行中の編集の種類に適していること、作業を効率的かつ正確に行えるようスナップが構成されていることを確認します。

2. リボンの 編集 タブをクリックします。 フィーチャ グループの 作成 をクリックします。

3. たとえば、次のようにポイント、ライン、またはポリゴン フィーチャ テンプレートをクリックして、作図ツールを選択します。

   • ポイント フィーチャを作成するには、ポイント をクリックします。

   • ライン フィーチャを作成するには、ライン をクリックします。

   • ポリゴン フィーチャを作成するには、ポリゴン をクリックします。

4. 作図ツールバー上の 方向-方向 をクリックします。



   アクティブな作図ツールは、方向と距離を指定して交点をクリックするまで一時停止します。

5. 1 つ目の方向をスケッチするか、入力します。

   1. マップをクリックして、起点の位置を指定します。

      座標位置を入力するには、マップを右クリックして 絶対 X、Y、Z をクリックします。

   2. ポインターを移動してマップをクリックし、方向を指定します。

      方向を入力するには、A を押します。

      注意:

      方向をキャンセルして新しく指定する場合は、Esc を押します。

   マップに直線で破線の作図線が表示されます。

6. 2 つ目の方向をスケッチするか、入力します。

   1. マップをクリックして、起点の位置を指定します。

      座標位置を入力するには、マップを右クリックして 絶対 X、Y、Z をクリックします。

   2. ポインターを移動してマップをクリックし、方向を指定します。

      方向を入力するには、A を押します。

      注意:

      方向をキャンセルして新しく指定する場合は、Esc を押します。

   マップに直線で破線の作図線が表示されます。

7. 1 つ目の方向のラインに沿ってポインターを移動します。

   交点がポイント シンボルとしてハイライト表示されます。

8. マップまたは交点をクリックして、ハイライト表示された交点にポイントまたは頂点を作成します。

9. この交点ツール モードを閉じて標準の作図ツールの操作を再開するには、アクティブなフィーチャ作図ツールをクリックします。

10. フィーチャを完成させるには、完了 をクリックするか、F2 を押します。

キーボード ショートカット

方向-方向の交点ツールのキーボード ショートカット

キーボード ショートカット	アクション	コメント
A	方向 ダイアログ ボックスを開きます。	方向を入力します。
タブ	交点を移動します。	ハイライト表示された交点をクリックします。
