指定した位置へのフィーチャの移動

相対/絶対移動 ツール は、選択したフィーチャを、座標位置に、またはオフセット方向とオフセット距離によって、移動します。 このツールは、フィーチャの修正 ウィンドウで使用できます。

このツールを使用するときは、以下の点を考慮します。

• 選択アンカーは、選択セット全体のエンベロープの中心 (重心) に表示されます。

• Z および 3D ピッチの値のツール パラメーターは、Z 対応フィーチャが選択された場合にのみ使用可能になります。

フィーチャを指定した位置に移動するには、次の手順に従います。

1. リボンの 編集 タブの フィーチャ グループで、修正 をクリックします。

   フィーチャの修正 ウィンドウが表示されます。

2. フィーチャの修正 ウィンドウで、相対/絶対移動 をクリックします。

   ツールを検索するには、調整 を展開するか、検索 テキスト ボックスに「Move To」と入力します。

3. ツール ウィンドウで、選択してください をクリックして、フィーチャを 1 つ以上選択します。

   選択方法を変更するには、ドロップダウン矢印をクリックします。

   ヒント:

   ウィンドウ選択ビューの選択からフィーチャを削除するには、フィーチャを右クリックして 選択解除 をクリックするか、このフィーチャのみを選択 をクリックして対象のフィーチャを維持し、残りのフィーチャをすべて選択から削除します。

   選択したフィーチャが選択ツリー ビューに表示され、方法 ドロップダウン オプションおよび 値 パラメーター ボックスがウィンドウに表示されます。

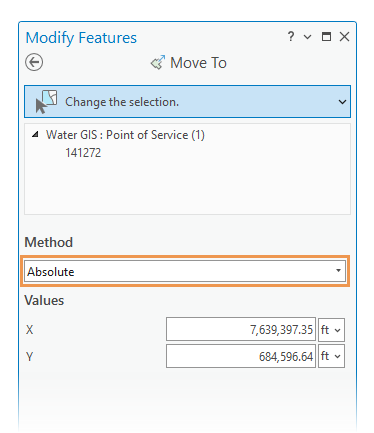

4. 方法 ドロップダウン矢印をクリックし、次のいずれかの方法を選択します。

   絶対	指定した X、Y、Z 座標位置に、フィーチャを移動します。
   相対	指定した X、Y、Z 距離だけ、現在位置からフィーチャを移動します。
   方向/距離	指定した方向、3D 角度ピッチ、距離で、フィーチャを移動します。



5. 値 セクションで、適切な値を入力します。

6. 移動 をクリックします。
