リンク チャートのレイアウト

データ内のデータ間の接続は、使用するレイアウトによって決まります。 リンク チャートのレイアウト オプションを試して、どのレイアウトがデータを表すのに最適かを決定できます。 レンダリングに長時間かかる大きなグラフ データがある場合は、選択セットにズームしてその領域内のノードとリンクを選択し、選択した部分のレイアウトを変更します。

階層型

階層型レイアウトでは、選択した方向に従って、レイヤーで最も大きいノードから最も小さいノードまで、ノードとリレーションシップが構造化されます。

階層型レイアウトには以下のタイプがあります。

• 階層型 - 直交リンクによる接続のレベルを強調した、高度に構造化されたレイアウト

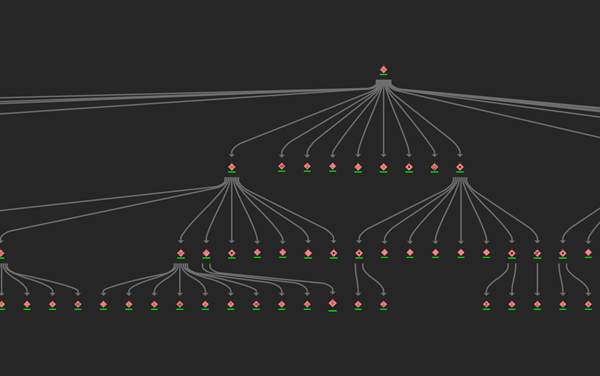

• 階層型曲線 - 角丸のリンクを使用した階層構造

• 階層型フローチャート - スムーズ リンクを使用した階層構造

円形

円形レイアウトを使用すると、より大きいネットワーク内のグループおよびツリーを視覚化して強調できます。 主構造はリングまたは星の形に構成され、ノード パーティションは個別の円として配置されます。

円形レイアウトには以下のタイプがあります。

• 円形 - 全体的にリングまたは星の形状

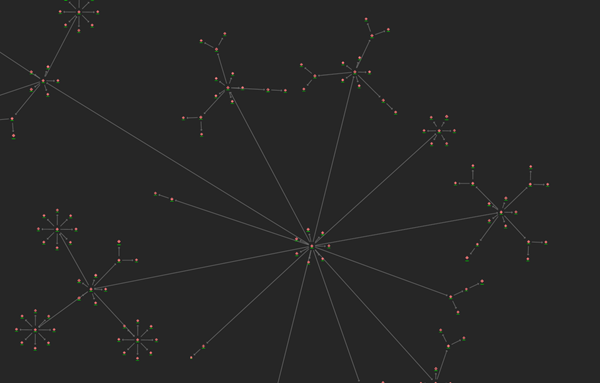

• 円形基礎構造 - 全体的にはリングまたは星の形状で、より大きいネットワークがより小さい円形グループとなっているサブネットワークを検出し、分割することに重点を置く

オーガニック

オーガニック レイアウトは、ノードの押し引きの力でノードを広げます。 これらは、ネットワーク内の対称性とクラスタリングを明らかにしたり、サブグループが追加され高度に接続されたバックボーン セグメントを持つネットワークを視覚化したりするのに役立ちます。 これらのレイアウトを使用して大規模なネットワークを視覚化できます。

オーガニック レイアウトには以下のタイプがあります。

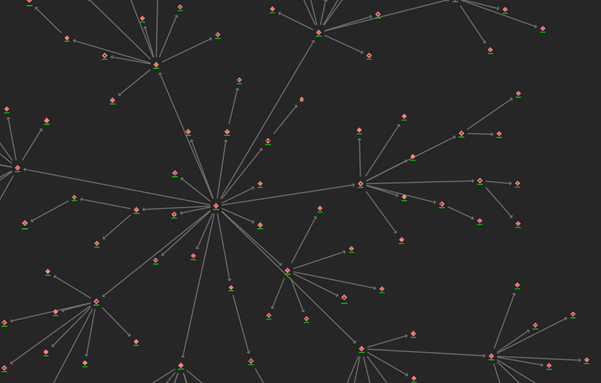

• オーガニック - 無向ネットワーク用の多目的レイアウト

• オーガニック基礎構造 - 連鎖、循環、平行としてサブネットワークを構造化する

• オーガニック クラスタリング基礎構造 - サブネットワーク クラスターをグループ化する

• オーガニック クラスタリング - ネットワーク内に自動クラスタリングを提供する

ツリー

ツリー レイアウトを使用すると、グラフ内の親子関係を強調できます。

ツリー レイアウトには以下のタイプがあります。

• 複数親ツリー - ツリー ノードに対して複数の親を考慮する

• ツリー - マインドマップ - たとえば左から右、右から左、上から下、下から上のように、方向が異なる 2 つのレイヤー場所を委任する

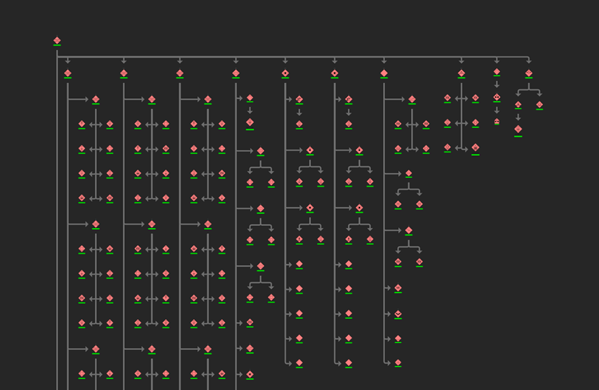

• ツリー - コンパクト - より小さいツリー構造に対し、近接した配置を使用する

バルーン

バルーン レイアウトは、ルート ノードの周囲に放射状のパターンで編成されます。 これらのレイアウトを使用してより大規模なツリー ネットワークを視覚化できます。

バルーン レイアウトには以下のタイプがあります。

• バルーン - 中心から外側に向かった放射状のツリーレイアウトで、円形パターンの基礎構造を持つ

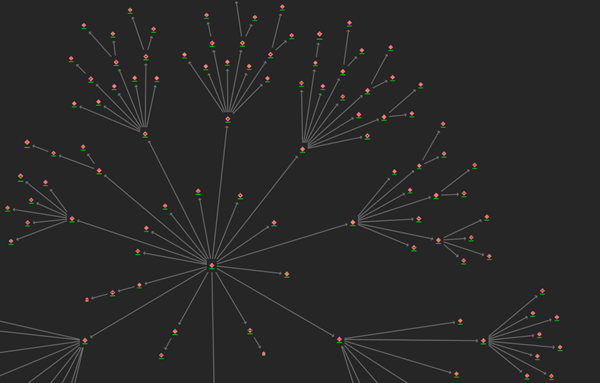

• バルーン光線式 - ルート ノードから放射状のパターンでノードを配置する

放射状

放射状レイアウトは有向グラフでデータをパターン化し、ルートがダイアグラムの中心にあるツリー状のネットワークを視覚化します。 最も目立つフィーチャが中央に表示され、外側の端にある目立たないフィーチャに向かって外側に同心リングが広がります。

放射状レイアウトには以下のタイプがあります。

• 放射状 - 中心からの同心円レイアウト

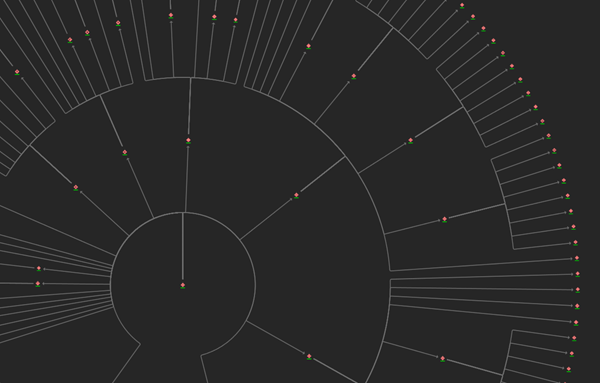

• 放射状樹状図 - 樹状図のようなツリー レイアウトの同心円レイヤー

レイアウトの方向

上記のレイアウト タイプの一部の方向には、次のような、レイアウトの構造に対する追加の方向があります。

• 上から下 - 最上位の接続ノードを最上部に、最下位の接続ノードを最下部に、縦方向に構造化する

• 下から上 - 最上位の接続ノードを最下部に、最下位の接続ノードを最上部に、縦方向に構造化する

• 左から右 - 最上位の接続ノードを左側に、最下位の接続ノードを右側に、横方向に構造化する

• 右から左 - 最上位の接続ノードを右側に、最下位の接続ノードを左側に、横方向に構造化する
