リンク チャート

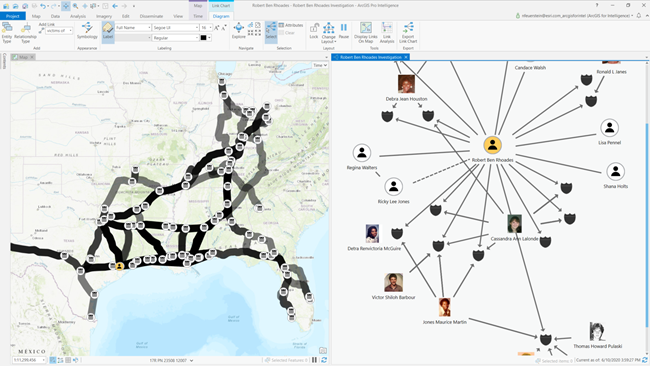

リンク チャートは、データにおけるエンティティー間の関係を視覚化する方法であり、マップを補完する表示方法です。 リンク チャートには、ノードおよびリンクの 2 つの主なコンポーネントがあります。 ノードは、内部にシンボルとラベルが含まれるボックスとして視覚化でき、人、場所、または物であるエンティティーを表します。 データでは、これらのエンティティーをテーブルの行として捉えることができます。 これらのエンティティーは、ArcGIS のマップ上にポイント フィーチャとして従来から表示されてきました。 リンク チャートにノードのコレクションを追加するには、1 つ以上のレイヤーまたはスタンドアロン テーブル (コンテンツ ウィンドウにリスト表示されている) をエンティティー タイプとしてチャートに追加します。 リンクは、チャート内のノードを結ぶラインであり、リレーションシップを視覚化したものです。 リンクが 2 つのノードを接続している場合、これらのノード間にはある種のリレーションシップがあると想定されます。 リンクを描画するには、共通のフィールド値に基づいてノード間を接続するリレーションシップ タイプを作成します。 ノード間で手動でリンクを追加することもできます。
