コントロール ポイントの有効化またはシンボルの変更オプション

コントロール ポイントのアプリケーション オプションを使用すると、コントロール ポイントの有効化または無効化、スケッチ ジオメトリとの表示のカスタマイズを行えます。 これらのオプションは、 [オプション] ダイアログ ボックスの [編集] サイド タブにあります。

コントロール ポイントを有効化するか、コントロール ポイントの外観を変更するには、次の手順を実行します。

1. リボンの [編集] タブをクリックします。 [編集の管理] グループで、 [編集オプション] ダイアログ ボックス ランチャー をクリックします。

   または、リボンの [プロジェクト] タブをクリックし、サイド タブのリストで [オプション] をクリックします。

   [オプション] ダイアログ ボックスが表示されます。

2. [編集] サイド タブをクリックして [シンボル] > [コントロール ポイント] を展開します。

3. [コントロール ポイントの有効化] チェックボックスをオンまたはオフにします。

   オン	コントロール ポイントを有効にします。
   オフ	スケッチ ジオメトリを含むコントロール ポイントを非表示にし、コントロール ポイントのコマンドを無効にします。

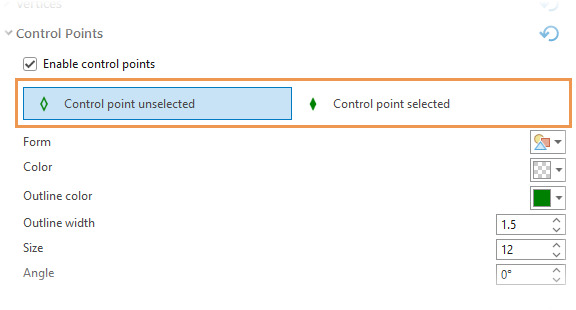

4. 選択または未選択の状態のコントロール ポイント シンボルを選択し、設定をカスタマイズします。



   フォーム	ドロップダウン矢印をクリックして、シンボルを選択します。
   色	ドロップダウン矢印をクリックして、色を選択します。
   アウトライン色	ドロップダウン矢印をクリックして、アウトライン色を選択します。
   アウトライン幅	テキスト ボックスをクリックして、幅の値を入力するか、コントロール矢印をクリックします。
   サイズ	テキスト ボックスをクリックして、ポイント サイズを入力するか、コントロール矢印をクリックします。
   角度	テキスト ボックスをクリックして、角度の値を入力するか、コントロール矢印をクリックします。

   すべてのコントロール ポイント シンボルのオプションをデフォルト値にリセットするには、 [デフォルトにリセット] をクリックします。

5. [OK] をクリックします。

   設定内容が保存され、ダイアログ ボックスが閉じます。
