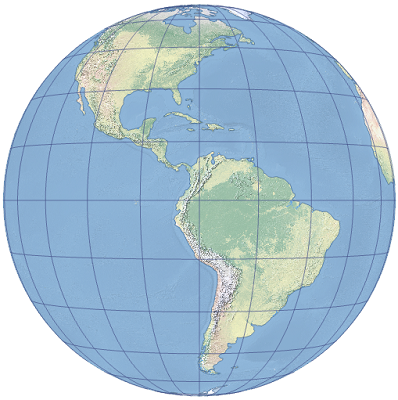

静止衛星図法

説明

この図法は、衛星の走査角によって特定されたデータを返送する静止衛星で使用されます。搭載されている観測機器の主な走査方向に基づいて、2 つのバリアントが存在します。 GOES-R (Geostationary Operational Environmental Satellite R) シリーズおよび Meteosat シリーズの静止気象衛星で使用されています。

静止衛星図法は、ArcGIS Pro 2.1 以降と ArcGIS Desktop 10.6 以降で使用できます。

投影のプロパティ

次のサブセクションでは、静止衛星図法のプロパティについて説明します。

経緯線

静止衛星図法は方位図法です。半球より狭い範囲を表示します。赤道は、投影図の中央で常に水平な直線となります。中央子午線は直線で、投影図の中心である衛星の直下で赤道と直交します。他の子午線の間隔は不均等で、中央子午線に対してくぼんだ形状になります。緯線の間隔も不均等ですが、赤道に対してくぼんだ形状になります。極、および中央子午線から 90 度離れた子午線は表示されません。表示される半球の範囲は、高さパラメーターに依存します。経緯線は赤道と中央子午線に対して対称的です。

歪み

静止衛星図法は正角でも正積でもありません。一般に、形状、面積、距離、方向、角度に歪みが生じます。走査角に衛星の高さを乗じた場合、投影図の中心だけ歪みがありません。中心から離れるにつれて、歪みは大きくなります。マップの外縁付近では、極端な歪みが生じます。

使用法

静止衛星図法は、衛星の走査角で参照されるデータを取り扱う静止気象衛星で使用されます。 ArcGIS での正確な表示のため、走査角に衛星の高さを乗じて線形投影座標を取得します。

制限事項

静止衛星図法の範囲は半球未満に制限されます。その範囲は高さパラメーターに依存します。衛星の直下点が遠くなるほど、表示される半球の割合は大きくなります。この図法では、極や中央子午線から 90 度離れた子午線を表示することはできません。

パラメーター

静止衛星図法のパラメーターは次のとおりです:

東距
北距
中心の経度
高さ
オプション。搭載されている観測機器の主な走査方向を指定するために使用します。次の値を使用できます:
- 0 = 仰角は北から南の方向、走査角は東から西の方向。 GOES-R シリーズの衛星で使用されます。
- 1 = 仰角は東から西の方向、走査角は北から南の方向。 Meteosat シリーズの衛星で使用されます。

ソース

GOES-R Product Definition and User's Guide (PUG), Volume 3: Level 1B Products, Revision F (2017). Available online: https://www.goes-r.gov/users/docs/PUG-L1b-vol3.pdf (accessed on 30 January 2026).

Coordination Group for Meteorological Satellites (1999). LRHIT/HRIT Global Specification. Available online: https://www.cgms-info.org/documents/pdf_cgms_03.pdf (accessed on 30 January 2026).
