ワーグナー第 5 図法
説明
ワーグナー第 5 図法は、世界地図に適した折衷擬円筒図法です。
この図法は、1949 年に Karl Heinrich (Karlheinz) Wagner によって考案されました。 ArcGIS Pro 1.2 以降と ArcGIS Desktop 10.4 以降で使用できます。
投影のプロパティ
次のサブセクションでは、ワーグナー第 5 図法のプロパティについて説明します。
経緯線

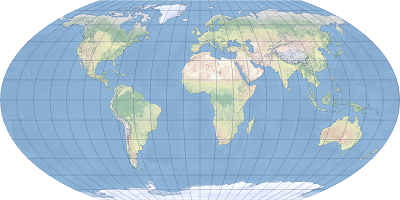

ワーグナー第 5 図法は擬円筒図法です。 中央子午線以外の子午線は、部分楕円です。 中心に対してくぼんだ形状であり、緯線とは直角に交差しません。 緯線は不等間隔の直線です。 赤道、両極、中央子午線は直線として投影されます。 経緯線は赤道と中央子午線に対して対称的です。
歪み
ワーグナー第 5 図法は正角でも正積でもありません。 一般に、形状、面積、距離、方向、角度に歪みが生じます。 歪みのパターンは他の折衷擬円筒図法と似ていますが、この図法では面積の歪みは中程度です。 高緯度の面積は強調されます。 角度の歪みは地図の中心では軽微ですが、エッジに向かうにつれて大きくなります。 歪みの値は、赤道と中央子午線で対称的となります。
使用法
ワーグナー第 5 図法は一般的な世界地図に適しています。
制限事項
ワーグナー第 5 図法は球体でのみサポートされます。 楕円体の場合、長半径が半径として使用されます。
パラメーター
ワーグナー第 5 図法のパラメーターは次のとおりです:
東距
北距
中央子午線
ソース
Wagner, K. H. (1949). Kartographische Netzentwürfe. Leipzig: Bibliographisches Institut.
