ポリライン → ラスターの仕組み
次の情報は、ポリライン → ラスター ツールを使用するときに、さまざまな状況下で、ラスター データセット内のセルに値を割り当てる方法を指定します。
セル内に複数のフィーチャが存在するときのセル値の割り当て方法を制御する 2 つの方法について、以下で説明します。
最大長
集約タイプ パラメーターが 最大長 オプションに設定されている場合は、以下を実行します:
セルにラインが 1 つしかない場合は、そのラインを選択します。
セルに複数のラインがある場合、以下が適用されます:
優先度が設定されていない、または同じ場合、フィーチャ ID (FID) が最も小さいラインを選択します。
長さに関係なく、変換には最大の正の優先度を持つフィーチャが自動的に選択されます。
フィーチャがセルの境界線上にある場合は、境界線ルールが適用されます。
最大結合長
集約タイプ パラメーターが 最大結合長 オプションに設定されている場合は、以下を実行します:
注意:
この説明では、結合フィーチャは、最小の結合フィーチャと同じ FID および最高の結合フィーチャと同じ優先度を持つ単一のフィーチャと見なされます。
セルにラインが 1 つしかない場合は、そのラインを選択します。
セルに複数のラインがある場合、以下が適用されます:
優先度が設定されていない、または同じ場合、FID が最も小さいラインを選択します。
長さに関係なく、変換には最大の正の優先度を持つフィーチャが自動的に選択されます。
フィーチャがセルの境界線上にある場合は、境界線ルールが適用されます。

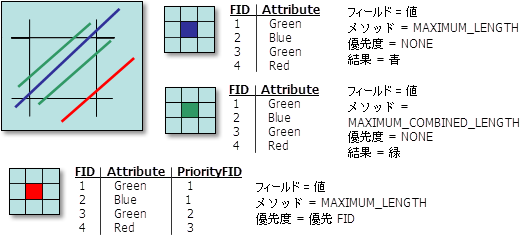

集約タイプに異なるオプションを使用した例
以下の図は集約タイプの例を示しています。
