Создание точки или вершины там, где пересекаются два расстояния
Инструмент Расстояние Расстояние
находит и привязывает указатель в месте пересечения двух заданных расстояний. Вы можете нарисовать или ввести расстояния. Этот инструмент доступен на панели инструментов построения, когда вы рисуете объект с помощью инструмента построения объектов.

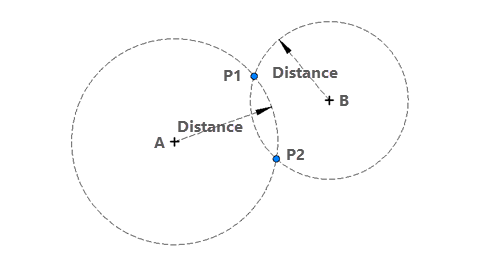

На следующей схеме показано, как инструмент находит и выделяет места пересечения двух расстояний, обозначенные как P1 и P2, измеренные от двух известных местоположений, показанных как A и B:
При работе с этим инструментом учитывайте следующее:
Когда коррекция пересчета полевых измерений в грид включена, входные значения считаются наземными измерениями. Угол сдвига применяется к направлениям, а расстояния умножаются на коэффициент расстояния. Это происходит в режиме реального времени, когда вы задаете измерения построений.
Активный инструмент построения останавливается до тех пор, пока вы не укажете два расстояния и не создадите точечный объект или вершину.
Чтобы закрыть этот режим инструмента пересечения и возобновить стандартную работу инструмента построения, щелкните активный инструмент построения пространственных объектов.
Укажите два расстояния
Чтобы создать точку или вершину, в которой пересекаются два расстояния, выполните следующие шаги:
Добавьте свои данные и настройте параметры для редактирования.
Убедитесь, что слой, который вы собираетесь редактировать, доступен для редактирования; что система координат, назначенная активной карте, подходит для типа выполняемых вами изменений; и что функция замыкания настроена таким образом, что она будет помогать работать эффективно и точно.
На ленте щелкните вкладку Редактирование. В группе Объекты щёлкните Создать
.Щелкните шаблон точечного, линейного или полигонального объекта и выберите инструмент построения, например:
Чтобы создать точечный объект, щелкните Точка
.Чтобы создать линейный объект, щелкните Линия
.Чтобы создать полигональный объект, щелкните Полигон
.
Щелкните стрелку ниспадающего списка инструментов на панели инструментов построения и щелкните Расстояние Расстояние
.
Активный инструмент построения останавливается до тех пор, пока вы не укажете два расстояния и не создадите точечный объект или вершину.
Нарисуйте или введите первое расстояние.
Щелкните карту, чтобы указать исходное местоположение первого расстояния.
Чтобы ввести координаты местоположения, щелкните правой кнопкой мыши карту и выберите Абсолютные X, Y, Z
.Переместите курсор и щелкните карту, чтобы указать расстояние.
Чтобы ввести расстояние, нажмите D.
Примечание:
Чтобы отменить расстояние и указать новое, нажмите Esc.
На карте появится круговая пунктирная линия построения.
Нарисуйте или введите второе расстояние.
Щелкните карту, чтобы указать исходное местоположение первого расстояния.
Чтобы ввести координаты местоположения, щелкните правой кнопкой мыши карту и выберите Абсолютные X, Y, Z
.Переместите курсор и щелкните карту, чтобы указать расстояние.
Чтобы ввести расстояние, нажмите D.
Примечание:
Чтобы отменить расстояние и указать новое, нажмите Esc.
На карте появится круговая пунктирная линия построения.
Переместите указатель на целевое пересечение или нажмите клавишу Tab и выберите пересечение.
Выбранное пересечение выделяется как точечный символ.
Щелкните выделенное пересечение или нажмите Enter, чтобы создать вершину или точечный объект.
Чтобы закрыть этот режим инструмента пересечения и возобновить стандартную работу инструмента построения, щелкните активный инструмент построения пространственных объектов.
Чтобы завершить создание пространственного объекта, щелкните Готово
или нажмите F2.
Клавиши быстрого доступа
|
Сочетание клавиш |
Действие |
Комментарий |
|---|---|---|
|
D |
Открывает диалоговое окно Расстояние. |
Введите расстояние. |
|
Tab |
Перейдите через пересечение. |
Нажмите на выделенное пересечение. |
