Настройка индексной сетки

Индексная сетка — это настраиваемое наложение квадратных шаблонов, которое помогает выравнивать объекты и визуализировать расстояния при изменении или создании объектов. Вы можете настроить шаг сетки, поворот, высоту для локальных 3D-сцен, замыкание и вывод, а также параметры отображения и видимости.

Изменить основные настройки

Вы можете изменить основные настройки, включая шаг сетки, интервалы между основными линиями, поворот и высоту сетки для локальных 3D-сцен.

1. Наведите указатель на Сетка в строке состояния в нижней части активной карты или сцены и щелкните Настройки редактирования .

   • Либо на ленте щелкните вкладку Редактирование. В группе Управление изменениями щелкните Настройки .

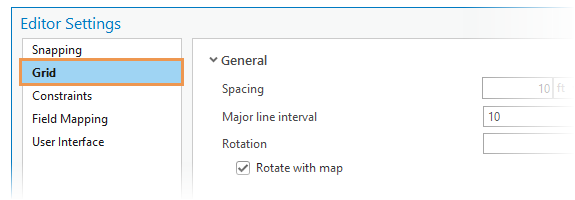

2. Щелкните вкладку Сетка и разверните Общие.



3. Измените одну из следующих настроек:

   Шаг	Укажите расстояние и единицы измерения между линиями сетки.
   Шаг главных линий	Отображает главные линии сетки с указанным интервалом. Главные линии сетки отображаются в виде более темных линий и обеспечивают визуальные подсказки, относительно обычных линий.
   Повернуть с картой	Автоматически поворачивает сетку при повороте карты.
   Высоты	Задает значение z высоты, на которой сетка появляется в 3D-сцене. Примечание: Эта настройка доступна только для локальных 3D-сцен.

Установить замыкание и предполагаемое замыкание

Параметры замыкания и предполагаемого замыкания настраивают способ замыкания к сетке и задействования ограничений 90 градусов.

1. Наведите указатель на Сетка в строке состояния в нижней части текущей карты и щелкните Настройки редактирования .

   • Либо на ленте щелкните вкладку Редактирование. В группе Управление изменениями щелкните Настройки .

2. Щелкните вкладку Сетка и разверните Замыкание и предполагаемое замыкание.

3. Измените одну из следующих настроек:

   Замыкание на сетку	Замкните указатель на линии сетки и пересечения сетки на основе активных настроек замыкания.
   Вывести с сетки	Выполняет замыкание курсора перпендикулярно линии сетки по отношению к предыдущей вершине. Это может пригодиться для быстрого рисования ортогональных линий, например, квадратных или прямоугольных объектов.

Установить отображение и видимость

Настройки отображения и видимости позволяют настроить оформление линий сетки, параметры масштаба отображения для 2D-карт и опции заполнения сетки для локальных 3D-сцен.

1. Наведите указатель на Сетка в строке состояния в нижней части текущей карты и щелкните Настройки редактирования .

   • Либо на ленте щелкните вкладку Редактирование. В группе Управление изменениями щелкните Настройки .

2. Щелкните вкладку Сетка и разверните Отображение и видимость.

3. Измените одну из следующих настроек:

   Линии сетки	Отображает сетку в виде непрерывных линий или точек сетки на всех пересечениях.
   Крупнее	Задает минимальный масштаб отображения, при котором сетка еще отображается на карте.
   Мельче	Задает максимальный масштаб отображения, при котором сетка еще отображается на карте.
   Динамическое масштабирование	Отображает вторичную сетку в большем масштабе, если вы уменьшаете масштаб и превышаете значение параметра Максимальный для масштаба. Примечание: Эта настройка доступна только для 2D-карт.
   Заливка сетки	Отображает сетки в локальных 3D-сценах как затененные поверхности скетча. Примечание: Эта настройка доступна только для локальных 3D-сцен.
