Импорт полигона из координат, хранящихся в тексте
Этот рабочий процесс демонстрирует, как создать класс пространственных объектов с полигональными объектами из координат, хранящихся в виде текста.
Описание
Этот рабочий процесс демонстрирует, как можно взять координаты, которые задают полигон, хранящийся в неструктурированном тексте, например, в веб-страницах, отчетах, электронных письмах, контексте социальных сетей или документах, и создать класс пространственных объектов с полигональными объектами. Первый шаг — конвертация координат, хранящихся в виде текста, в класс пространственных объектов с точками с помощью панели Извлечь местоположения, а затем конвертация точек в класс пространственных объектов с полигональными объектами с помощью инструмента геообработки Минимальная ограничивающая геометрия.
Предварительные условия
- Чтобы использовать панель Извлечь местоположения, карта должна быть активной.
Используемые инструменты и команды
Шаги
На вкладке Данные, в группе Инструменты, щелкните ниспадающий список Извлечь местоположения и щелкните Извлечь местоположения
.Появится панель Извлечь местоположения.
Введите Имя для нового слоя.
Новый класс пространственных объектов будет создан с этим именем в базе геоданных проекта по умолчанию.
Подсказка:
Кроме того, щелкните Обзор. В диалоговом окне перейдите к местоположению для нового класса пространственных объектов. Введите Имя и щелкните Сохранить.
Внимание:
Если вы выберете существующий класс пространственных объектов вместо указания имени для нового класса пространственных объектов, на панели Извлечь местоположения появится предупреждение. Существующий класс пространственных объектов будет удален, и будет создан новый класс пространственных объектов с тем же именем. Это может повлиять на другие карты.
Щелкните ниспадающий список Система координат или кнопку Выбрать систему координат
и щелкните систему координат, которую вы хотите использовать для выходного класса пространственных объектов.Важно:
По умолчанию координаты, найденные во введенном тексте, обрабатываются так, как если бы они были определены на основе системы координат GCS_WGS_1984. Если вы знаете, что координаты основаны на другой системе координат, вы можете изменить систему координат на вкладке Координаты. Найденные местоположения преобразуются в систему координат выходного класса объектов.

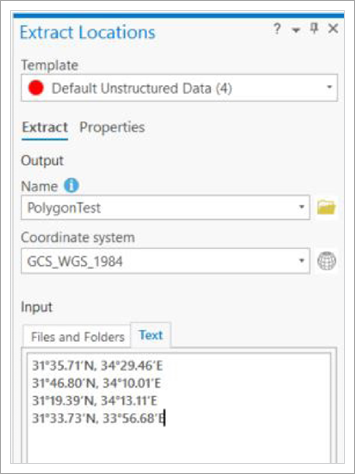

Щелкните вкладку Текст, скопируйте и вставьте текст координат полигона на вкладку.
Подсказка:
Извлечь местоположения может извлекать местоположения из исходных файлов. Подробнее см. в Извлечение местоположений из документов и текста.
Щёлкните Извлечь.

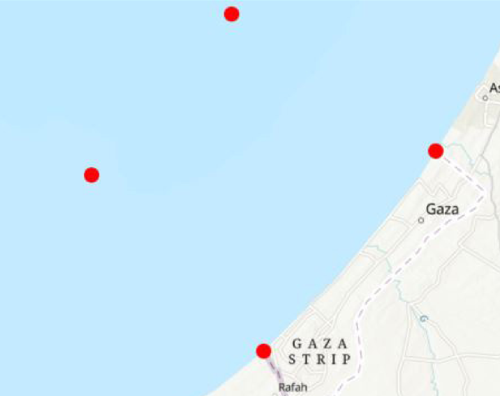

Указанный класс пространственных объектов создается, и координаты сохраняются в классе пространственных объектов в виде точек. Векторный слой, ссылающийся на класс пространственных объектов, добавляется на активную карту.
Теперь, когда точки созданы, их необходимо соединить вместе, чтобы создать полигон в новом классе пространственных объектов.
На вкладке Данные, в группе Инструменты, щелкните раскрывающийся список Биннинг и щелкните Минимальная ограничивающая геометрия

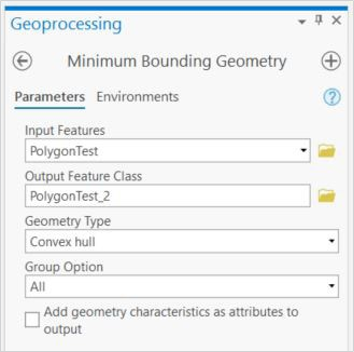

.Инструмент Минимальная ограничивающая геометрия открывается на панели Геообработка.
Щелкните стрелку ниспадающего меню параметра Входные объекты и щелкните векторный слой, содержащий точки, которые были созданы с помощью Извлечь местоположения.
Подсказка:
Кроме того, обновите имя и местоположение для нового класса пространственных объектов в параметре Выходной класс объектов.
Щелкните стрелку ниспадающего меню параметра Тип геометрии и щелкните Выпуклая оболочка.
Оставьте остальные параметры установленными на значения по умолчанию.
Щелкните Запустить.

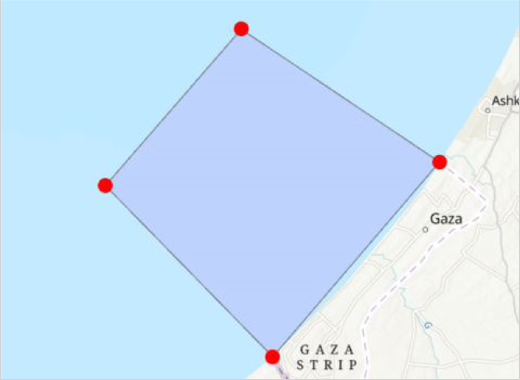

Новый класс пространственных объектов создан и добавлен на вашу карту.
Связанные разделы
Альтернативные рабочие процессы
- Существуют альтернативные методы создания полигонов из точек, созданных с помощью Извлечь местоположения, см. Создание полигонов из точек в ArcGIS Pro
