Использование ограничений вывода

Вывод — это режим ограничения, который использует текущие настройки замыкания, чтобы указатель замыкался на предполагаемых геометрических отношениях между текущей вершиной и геометрией существующего объекта. Настройку Вывод можно включить или выключить в строке состояния внизу активной карты.

Внимание:

Вывод в первую очередь предназначен для построения прямоугольных фигур, представляющих объекты застроенной среды. Использование кнопки Вывод с плотно размещенными вершинами может ухудшить производительность карты.

Чтобы включить и использовать ограничения вывода, выполните следующие действия:

1. В строке состояния внизу активной карты наведите курсор мыши на кнопку Вывод и дождитесь появления всплывающего меню, а затем включите кнопку переключателя Вывод.

2. На ленте щелкните вкладку Редактирование, и в группе Объекты щелкните стрелку ниспадающего меню рядом с кнопкой Замыкание, и включите один или несколько агентов замыкания:

   Ребро	Проведите замыкание к предполагаемым продолжениям линий, отображаемым в виде прямых линий.
   Пересечение	Проведите замыкание на предполагаемые пересечения двух или более линий или ребер.
   Точка	Выполните замыкание на предполагаемые перпендикулярные пересечения, отображаемые в виде квадратов.
   Вершина	Выполните замыкание на предполагаемое расстояние радиальных пересечений, отображаемых в виде окружностей.

3. На вкладке Вставка найдите примечания карты.

4. В ниспадающем меню нажмите кнопку Создать примечания на карте.

5. На панели Шаблоны слоев нажмите инструмент Линейные примечания или инструмент Полигональные примечания.

6. Щелкните на карте, чтобы создать вершину.

   Создайте хотя бы один сегмент, если вы используете Вывод для первоначального ограничения курсора геометрией объекта, которую вы активно рисуете.

7. Наведите указатель мыши на сегмент соседнего объекта или геометрию объекта, которую вы активно рисуете.

   Анализируемый сегмент замигает, и отобразятся связанные с ним ограничения, на которые можно выполнить замыкание.

8. Наведите курсор на связанные ограничения, чтобы включённые агенты замыкания могли предоставить обратную связь (визуальную подсказку), и щёлкните указателем, чтобы замкнуть геометрию на этом ограничении.

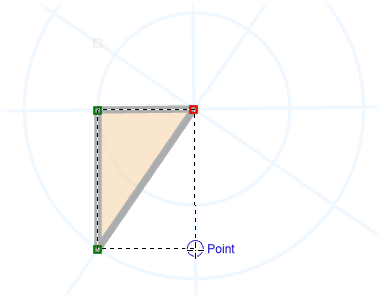

   Ограничение перпендикулярности отображается в виде квадрата и представляет собой продолженное (расширенное) пересечение двух сегментов.

9. Чтобы завершить редактирование объекта, нажмите Завершить на панели инструментов Редактирование или нажмите клавишу F2.
