Создать замощение

Инструмент Создать замощение создает сетку ячеек с площадью и формой, которые охватывают указанный экстент.

Выходные данные представляют собой размещенный слой объектов.

Примеры

Вот примеры применения этого инструмента:

Археолог обнаруживает древнее захоронение с множеством ценных артефактов. Чтобы проиндексировать и описать каждый артефакт, археолог может создать сетку мозаичных объектов, охватывающую всю исследуемую область.
При планировании проекта лесовосстановления лесникам может потребоваться разделить исследуемую область на бины или участки правильной формы. Затем они могут оценить площадь и определить количество саженцев и ресурсов, необходимых для эффективного восстановления лесов в этом районе.

Примечания по использованию

Инструмент Создать замощение включает конфигурации для настроек замощения, настроек экстента и слоя результата.

Настройки замощения

Группа Настройки замощения включает следующие параметры:

Тип формы бина задает форму бинов в замощении. Доступны следующие опции: Квадратные бины, Шестиугольные бины, Треугольные бины, Ромбовидные бины, Поперечные шестиугольные бины и Шестиугольные бины H3. Опция Шестиугольные бины H3 требует значения Разрешение бина H3 для определения размера, для других опций необходимо задать значение Измерение размера бина.

Для шестиугольной формы бина верхняя и нижняя стороны шестиугольника параллельны оси x системы координат. Для формы бина в виде поперечного шестиугольника правая и левая стороны шестиугольника параллельны оси y системы координат.
Измерение размера бина указывает, как будет определяться размер бина. Используются следующие опции:
- Площадь — размер бина будет определяться его площадью.

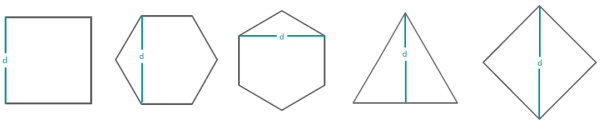

- Расстояние — размер бина будет определяться расстоянием между двумя вершинами указанного значения Типа формы бина.
Размер бина — это числовое значение, которое определяет размер бинов в замощении.
Единицы измерения размера бина — задает единицы измерения значения Размер бина. Если в качестве значения измерения размера бина выбрано Расстояние, единицами измерения могут быть мили, морские мили, ярды, футы, километры или метры. Если в качестве значения измерения размера бина выбрана Площадь, единицами измерения могут быть квадратные мили, акры, квадратные ярды, квадратные футы, квадратные дюймы, гектары, квадратные километры или квадратные метры.
H3 разрешение бина задает разрешение для бинов шестиугольника H3. Поддерживаются значением разрешения от 0 до 15. Размеры разрешений определяются H3 шестиугольной иерархической геопространственной системой индексации.

Настройки экстента

Группа Настройки экстента включает в себя следующий параметр:

Слой экстента — это экстент сетки замощения. Вы можете выбрать слой, щелкнув Слой , или с помощью кнопки Нарисовать входные объекты создать слой скетча для использования его в качестве входных данных. Экстент будет определяться полным экстентом выбранного слоя, а не отдельными объектами.

Для входных объектов количество объектов отображается под именем слоя. Количество включает все объекты в слое, за исключением объектов, которые были удалены с помощью фильтра. Параметры среды, такие как Экстент обработки, не отражаются на количестве объектов.
Сохранять только пересекающееся замощение указывает, будут ли мозаики охватывать весь экстент слоя или только те области, где мозаики пересекаются с объектами в экстенте слоя. Если не отмечено (по умолчанию), будут возвращены все сгенерированные бины. Если отмечено, будут возвращены только бины, которые пересекают объекты экстента слоя.

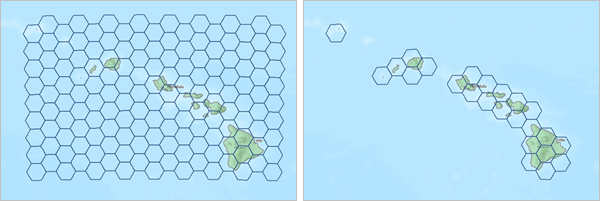

Разница в результирующих слоях отображается, когда возвращаются все мозаики (первое изображение) или возвращаются только пересекающиеся мозаики (второе изображение).

Слой результата

Группа Слой результата включает в себя следующие параметры:

Выходное имя определяет имя слоя, который создается и отображается. Имя должно быть уникальным. Если слой с таким же именем уже существует в вашей организации, инструмент завершится ошибкой, и вам будет предложено указать другое имя.
Сохранить в папке — указывает имя папки в Мои ресурсы, в которой будет сохранен результат.

Ограничения

Кнопка Нарисовать входные объекты не доступна в Scene Viewer.

Параметры среды

Настройки среды анализа — это дополнительные параметры, которые влияют на результаты работы инструмента. Вы можете получить доступ к настройкам среды анализа инструмента из группы параметров Настройки среды.

Этот инструмент поддерживает следующие параметры среды анализа:

Выходная система координат
Экстент обработки

Примечание:

Экстент обработки по умолчанию — Полный экстент.

Выходные данные

Инструмент выводит слой, в котором указанный экстент содержит сетку ячеек выбранной формы и размера. Слой полигонов будет включать поле GRID_ID со следующими значениями:

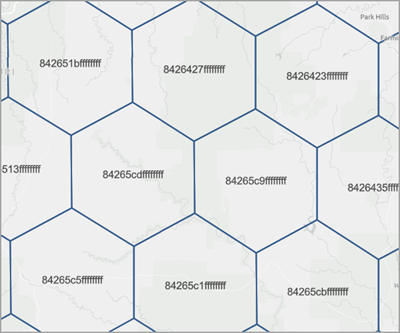

Для бинов типа шестиугольник H3 значения GRID_ID будут уникальным иерархическим индексом для каждой ячейки.

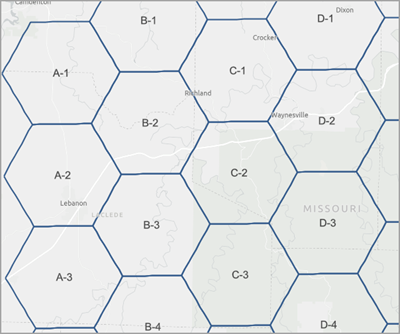

Для всех других объектов бинов поле GRID_ID будет уникальным ID для каждого объекта. Формат для поля ID - A-1, A-2, B-1, B-2 и т.д., где каждая строка представлена числом, а каждый столбец буквенным символом.
