Поиск сетевых элементов, связанных с определенными объектами схем
Используйте команду Применить к картам
, чтобы найти и выбрать пространственные объекты сети и непространственные объекты на открытых картах сети, которые связаны с объектами схемы, выбранными в данный момент на активной схеме.
Эта команда доступна на вкладке Схемы сети, когда на активной схеме в данный момент выбраны объекты схемы.
По умолчанию команда Применить к картам применяется ко всем открытым картам сети, если вы не укажете только одну. Она выполняется на основе установленных опций схем сети.
Чтобы найти и выбрать элементы сети, связанные с определенными объектами схемы, выполните следующие шаги:
Убедитесь, что по крайней мере одна карта среди карт, открытых в данный момент в проекте, ссылается на инженерную сеть или сеть трассировки, связанную со схемой. Если ни одна карта не соответствует этому требованию, выполните одно из следующих действий:
Откройте существующую карту, которая ссылается на инженерную сеть или сеть трассировки, с которой связана схема.
Добавьте сетевой слой, из которого получена схема, включая все его классы источников сети и таблицы объектов, на новую карту.
Щелкните вкладку карты схемы, чтобы установить эту схему в качестве активной карты.
Выберите объекты схемы, которые нужно найти на карте сети.
На вкладке Схема сети щёлкните кнопку запуска диалогового окна Опции схемы сети
в правом нижнем углу группы Выборка, чтобы открыть диалоговое окно Опции сети. Затем проверьте или установите опции выборки в разделе Распространение:Отметьте Распространение сокращенных или свернутых элементов при применении выборки из или к картам схем, чтобы найти и выбрать все пространственные и непространственные сетевые объекты, связанные с объектами схемы, выбранными в данный момент на активной схеме, включая элементы, уменьшенные или свернутые на схемах.
Снимите эту отметку, чтобы найти и выбрать только пространственные и непространственные сетевые объекты, связанные с объектами схемы, выбранными в данный момент на схеме, которые не уменьшены или не свернуты на схемах. В этом случае обнаруживаются и выбираются только пространственные и непространственные сетевые объекты, связанные с выбранными объектами схемы, которые явно представлены на схемах.
При необходимости отметьте Выбор пространственного контейнера при распространении объектов ребер и соединений, представленных на карте схемы, чтобы не только выбирать сетевые объекты в таблицах объектов, на которые есть ссылки на географической карте, но и выбирать связанные с ними объекты пространственного контейнера на географической карте.
При необходимости отметьте Приблизить к выбранным результирующим объектам, чтобы автоматически приближаться к набору объектов, выбранных на географической карте или картах.
Щелкните Применить к картам
, чтобы найти соответствующие пространственные объекты сети и непространственные объекты сети на всех открытых картах.

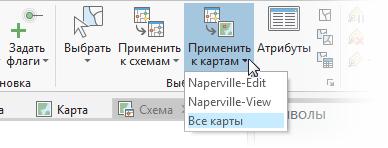

В качестве альтернативы, выберите карту из ниспадающего списка Применить к картам, чтобы найти соответствующие пространственные объекты сети и непространственные объекты сети на определенной открытой карте.
Все полученные пространственные объекты сети выбираются в слоях сетевых объектов, на которые ссылается географическая карта, и все полученные непространственные объекты сети выбираются в таблицах объектов, на которые ссылается географическая карта.
Примечание:
Этот процесс применяется только к векторным слоям, которые можно выбрать на целевой карте. Убедитесь, что слои карты могут быть выбраны, когда не выбраны никакие сетевые объекты или выбрана только часть сетевых объектов.
Пространственные и непространственные объекты сети, агрегированные в активной схеме, не могут быть выбраны на целевой карте, если опция Сохранить агрегации отключена в активном шаблоне схемы или если опция Распространение сокращенных или свернутых элементов при применении выборки из или к картам среди опций Схемы сети не отмечена.
Явные ребра, выбранные на активной схеме и представляющие связи связности в инженерной сети или сети трассировки, не могут быть получены на карте, поскольку такая информация на ней не представлена.
