Проекция Геостационарный спутник

Описание

Проекция используется геостационарными спутниками, которые возвращают данные, полученные под углом сканирования спутника. Существуют два варианта, основанные на главном направлении сканирования бортового сенсора. Она используется серией геостационарных операционных экологических спутников R (GOES-R) и серии геостационарных метеорологических спутников Meteosat.

Проекция Геостационарный спутник доступна в ArcGIS Pro 2.1 и более поздних версиях, а также в ArcGIS Desktop 10.6 и новее.

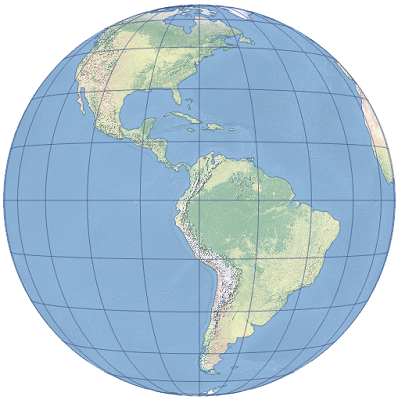

Пример проекции Геостационарный спутник

Показана проекция Геостационарный спутник, центрированная на 65° западной широты.

Свойства проекции

Ниже описаны свойства проекции Геостационарный спутник.

Градусная сетка

Геостационарный спутник — это азимутальная проекция. Она показывает менее одного полушария. Экватор всегда является прямой горизонтальной линией в середине проекции. Центральный меридиан представляет собой прямую линию, перпендикулярную экватору в надире спутника, что соответствует центру проекции. Другие меридианы отстоят друг от друга на неодинаковое расстояние и являются вогнутыми по направлению к центральному меридиану Параллели также имеют различное расстояние, но выгнуты в сторону экватора. Полюса и меридианы, удалённые от центрального меридиана на 90°, никогда не отображаются. Величина отображаемого полушария зависит от параметра высоты. Сетка будет симметричной по экватору и центральному меридиану.

Искажения

Геостационарный спутник не является ни равновеликой, ни равноугольной. Она искажает формы, площади, расстояния, направления и углы. Только центр проекции остаётся свободным от искажений, когда углы сканирования умножаются на высоту спутника. Искажения возрастают при удалении от центра. У границ карты наблюдаются значительные искажения.

Использование

Проекция Геостационарный спутник используется геостационарными метеорологическими спутниками для получения данных, связанных с углами сканирования спутника. Для правильного отображения в ArcGIS углы сканирования умножаются на высоту спутника для получения линейных координат проекции.

Ограничения

Проекция геостационарного спутника охватывает область меньше полушария. Диапазон зависит от параметра высоты. Чем дальше находится точка надира спутника, тем большую часть полушария отображает проекция. Эта проекция никогда не отображает полюса или меридианы, удалённые от центрального меридиана на 90°.

Параметры

Параметры геостационарных спутников следующие:

  • Смещение по долготе

  • Смещение по широте

  • Долгота центра

  • Высота

  • Опция, используемая для указания основного направления сканирования бортового сенсора. Доступны следующие значения:

    • 0 = угол высоты с севера на юг, и угол сканирования с востока на запад. Используется спутниками серии GOES-R.

    • 1 = угол высоты с востока на запад, и угол сканирования с севера на юг. Используется спутниками серии Meteosat.

Источники

GOES-R Product Definition and User's Guide (PUG), Volume 3: Level 1B Products, Revision F (2017). Доступно онлайн: https://www.goes-r.gov/users/docs/PUG-L1b-vol3.pdf (доступно с 30 января 2026 года).

Coordination Group for Meteorological Satellites (1999). LRHIT/HRIT Global Specification. Доступно онлайн: https://www.cgms-info.org/documents/pdf_cgms_03.pdf (доступно с 30 января 2026 года).
