Проекция Вагнера V

Описание

Проекция Вагнера V – это произвольная псевдоцилиндрическая проекция для карт мира.

Проекция Вагнера V была представлена Карлом Генрихом (Карлхайнцем) Вагнером в 1949 году. Она доступна в ArcGIS Pro начиная с версии 1.2 и в ArcGIS Desktop начиная с версии 10.4.

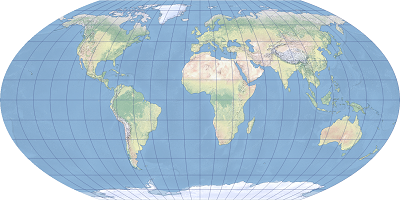

Показана проекция карты Вагнера V, центрированная на Гринвичском меридиане.

Свойства проекции

В подразделах ниже описываются свойства проекции Вагнера V.

Градусная сетка

Проекция Вагнера V – псевдоцилиндрическая. Меридианы являются частичными эллипсами, за исключением центрального меридиана. Они вогнуты к центру и не пересекают параллели под прямым углом. Параллели - прямые линии, расположенные через неравные промежутки. Экватор, оба полюса и центральный меридиан являются прямыми линиями. Сетка будет симметричной по экватору и центральному меридиану.

Искажения

Проекция Вагнера V не является ни равноугольной, ни равновеликой. Она искажает формы, площади, расстояния, направления и углы. Искажения подобны другим произвольным псевдоцилиндрическим проекциям, хотя эта проекция имеет умеренное искажение площадей. Области высоких широт гипертрофированы. Угловые искажения умеренные в центральной части карты и увеличиваются к её краям. Значения искажений симметричны относительно экватора и центрального меридиана.

Использование

Проекция Вагнера V подходит для общих карт мира.

Ограничения

Проекция Вагнера V поддерживается только на сфере. Для эллипсоида в качестве радиуса используется большая полуось.

Параметры

Проекция Вагнера V имеет следующие параметры:

• Смещение по долготе

• Смещение по широте

• Центральный меридиан

Источник

Wagner, K. H. (1949). Kartographische Netzentwürfe. Leipzig: Bibliographisches Institut.
