Создайте шаблон для продукта данных длин LRS

Доступно с лицензией Location Referencing.

Чтобы создавать продукты данных линейной системы координат (LRS), необходимо сначала создать шаблон данных LRS, а затем использовать этот шаблон в качестве входных данных инструмента Создать продукт данных LRS.

Продукт данных длин LRS используется для расчета длин маршрутов на основе их характеристик. В следующей таблице представлен пример продукта данных длин LRS, который вычисляет протяженность городских и сельских дорог, суммированную по округам и состоянию дорожного покрытия.

• Поля суммирования: County и Pavement

• Поля длины: Urban Roads и Rural Roads

County	Pavement	Urban Roads	Rural Roads
Crawford	С покрытием	235.533	13.852
	Без покрытия	6.029	5.487
Dubois	С покрытием	44.496	122.724
	Без покрытия	13.153	55.692
Harrison	С покрытием	104.002	82.520
	Без покрытия	19.638	46.776
Pike	С покрытием	633.968	34.25
	Без покрытия	41.576	3.040
Perry	С покрытием	260.674	0.000
	Без покрытия	20.030	0.016
Spencer	С покрытием	103.373	1.031
	Без покрытия	9.655	0.000
Warrick	С покрытием	0.000	208.069
	Без покрытия	55.608	102.700

Другие типы продуктов данных длин LRS, которые вы можете настроить, включают следующее:

• Пробег типов дорожных покрытий, таких как битум, асфальт, гравий, бетон и т. д., суммированный по функциональному классу

• Протяженность обслуживаемых дорог общего пользования в каждом округе, суммированная по юрисдикциям

• Длина полосы движения и дневной показатель VMT (мили, пройденные транспортными средствами) по городским районам

В этом рабочем процессе вы узнаете, как создать шаблон для создания продукта данных длин LRS, аналогичного показанному в таблице выше.

Выберите тип продукта данных LRS

Первым шагом в мастере Дизайнер продуктов данных является указание типа продукта данных.

Чтобы задать тип продукта данных длин, выполните следующие действия:

1. Запустите ArcGIS Pro и откройте проект с данными LRS на карте.

2. На вкладке Location Referencing в группе Продукты данных LRS щелкните Дизайнер продуктов данных .

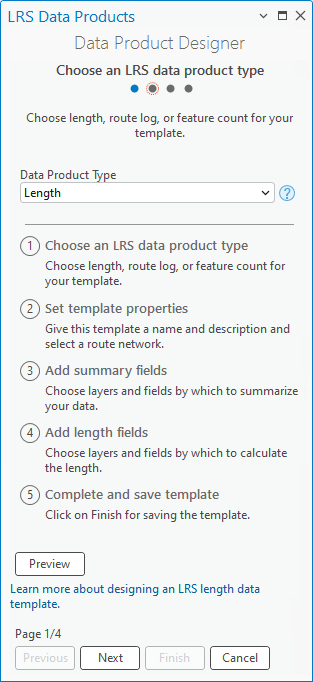

   Появится страница Выбрать тип продукта данных LRS мастера Дизайнер продуктов данных, и значением Типа продукта данных по умолчанию будет Длина.



3. Щелкните Далее.

   Появится панель Задать свойства шаблона.

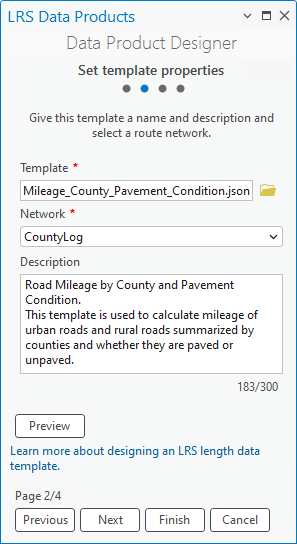

Задать свойства шаблона

Чтобы задать свойства шаблона, выполните следующие действия:

1. Введите имя шаблона.

   По умолчанию шаблон сохраняется в папке проекта. При желании перейдите в другое место, укажите имя шаблона и нажмите ОК.

2. Щелкните стрелку ниспадающего списка Сеть и выберите сеть.

   Эта сеть используется для расчета длин дорог.

3. Можно заполнить описание.

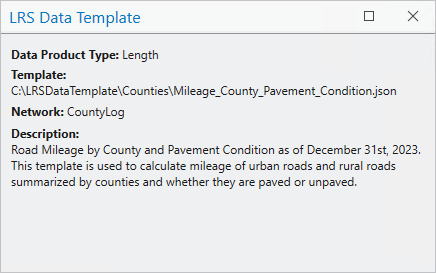

4. При желании нажмите Предварительный просмотр, чтобы открыть канву.

   Канва форматирует информацию, представленную в мастере Дизайнер продуктов данных.



5. Щелкните Далее.

Добавление полей суммирования

Следующий шаг создания шаблона данных LRS — выбор слоя и полей суммирования. Продукт данных длин LRS суммируется на основе уникальных значений в слое суммирования. Можно настроить несколько слоев и полей суммирования. Слои суммирования упорядочены и разделены по уровням на основе их пространственных отношений.

В этом примере можно настроить слой границ округов как уровень один, а слой состояния покрытия как уровень два. Продукт данных длин LRS суммирует протяженность дорог с твердым покрытием и грунтовых дорог в каждом округе.

Примечание:

Этот шаг необязателен. Если вы не хотите добавлять поля суммирования в шаблон, нажмите Далее, чтобы продолжить.

Чтобы задать поля суммирования шаблона, выполните следующие действия:

1. Нажмите Добавить, чтобы добавить уровень суммирования.

2. Щелкните стрелку раскрывающегося списка Слой суммирования и выберите слой суммирования.

   Этот слой может быть классом полигональных объектов, линейным событием, зарегистрированным в сети, указанной на второй панели, или самой сетью. Этот слой должен находиться в той же базе геоданных или сервисе объектов и иметь ту же систему координат, что и указанная сеть.

   В этом примере Country Boundary является слоем суммирования для первого уровня.

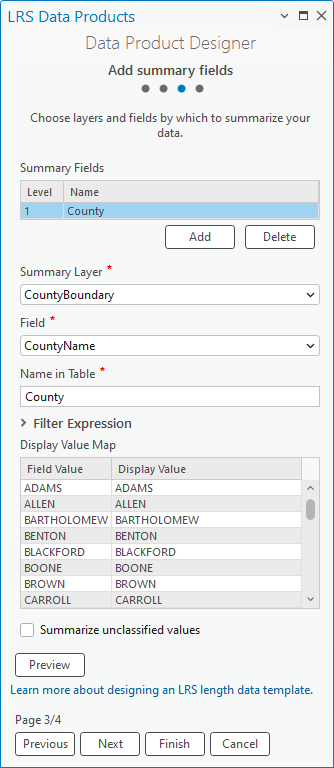

3. Щелкните стрелку раскрывающегося списка Поле и выберите поле суммирования.

   В этом примере поле County Name является полем суммирования для инженерной сети.

   После выбора поля суммирования раздел Отобразить карту значений отображает уникальные значения в поле суммирования. Вы можете редактировать столбец Отобразить значение в таблице. Продукт данных длин LRS вычисляет длину дороги только для значений в разделе Отобразить карту значений.





4. Укажите имя для уровня суммирования в текстовом окне Имя в таблице.

   В этом примере имя уровня — Округ.

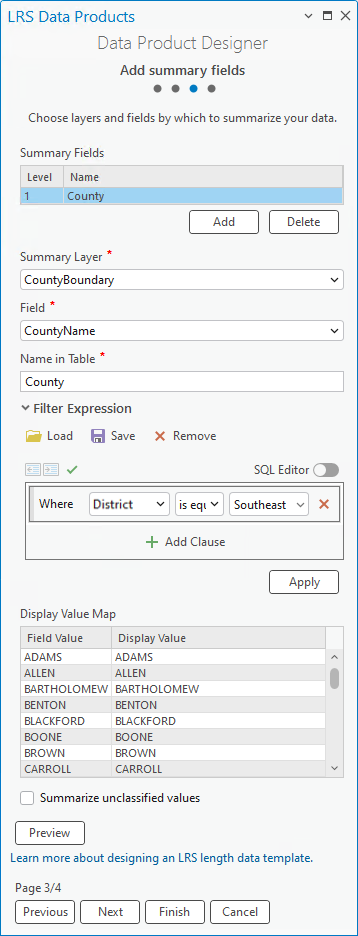

5. При желании щелкните стрелку раскрывающегося списка Выражение фильтра и укажите выражение для фильтрации отображаемых значений в разделе Отобразить карту значений.

   Для этого примера выбраны семь округов, относящихся к категории Юго-восток. Будет учитываться только длина дорог, проходящих через эти семь округов.





6. Дополнительно можно отметить опцию Суммировать неклассифицированные значения, чтобы суммировать длину, которая не включена в значения в разделе Отобразить карту значений.

   В поле суммирования будет возвращено дополнительное значение Неклассифицированно.

   По умолчанию опция Суммировать неклассифицированные значения не отмечена. Эта опция применяется ко всем слоям суммирования.

   В этом примере опция Суммировать неклассифицированные значения остается неотмеченной.

7. Если вы добавляете несколько уровней суммирования, повторите предыдущие шаги для каждого уровня.

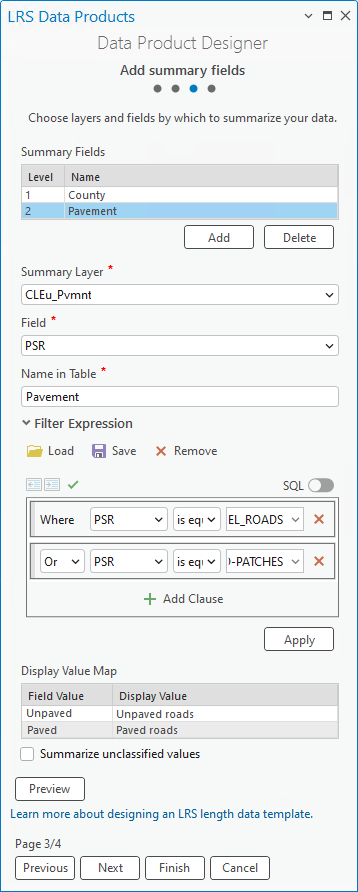

   В этом примере Состояние покрытия — это сводный слой для второго уровня, PSR — это сводное поле, а Покрытие — это имя второго уровня. Фильтр применяется к PSR для создания двух отображаемых значений: дороги с твердым покрытием и дороги без покрытия.

   Как результат: продукт данных LRS о длине дорог суммирует протяженность дорог с твердым покрытием и грунтовых дорог в каждом округе.





8. Щелкните Далее.

Добавить поля длины

После выбора слоя суммирования следующим шагом будет добавление полей длины. Поля длины формируют столбцы, которые показывают длину дорог в продукте данных длин LRS.

Опции для настройки полей длины: Одно значение и Уникальные значения. Вы можете настроить поля длины по одному, используя опцию Одно значение и применяя фильтр для создания категорий, или использовать опцию Уникальные значения, чтобы настроить все уникальные значения, как отдельные поля длины.

В этом примере для расчета пробега городских и сельских дорог используется Одно значение, поскольку данные содержат четыре уникальных значения, и мы хотим настроить их как два поля вместо четырех.

Чтобы задать поля длин шаблона, выполните следующие шаги:

1. Нажмите Добавить, чтобы добавить поле длины.

2. Щелкните стрелку раскрывающегося списка Слой длины и выберите слой длины.

   Этот слой может быть линейным событием, зарегистрированным в сети, указанной на второй панели, или самой сетью. Этот слой должен находиться в той же базе геоданных или сервисе объектов и иметь ту же систему координат, что и указанная сеть.

   В этом примере линейное событие CLEu_RurlUrbn является первым слоем длины.

3. Щелкните стрелку ниспадающего меню Метод выборки и выберите метод выборки.

   • Одно значение — добавьте одно поле длины.

   • Уникальные значения — добавьте несколько уникальных значений для выбранного поля длины, и каждое уникальное значение станет отдельным полем. Эта опция отображается только в том случае, если слой длины задан без имени или фильтра.

   Если вы выбрали Одно значение, пропустите шаг 4 ниже. В этом примере опция Одно значение используется как метод выборки с настраиваемыми фильтрами, применяемыми к полю длины, и пример продолжается с шага 5 ниже.

4. Если вы выбрали Уникальные значения, выберите поле в слое длины из всплывающего окна, которое появляется, и выполните следующие действия:

   1. Выберите уникальные значения, установив отметки рядом со значениями.



   2. При желании измените имя для каждого выбранного уникального значения.

      Имя становится именем поля длины, когда уникальные значения добавляются в мастер Дизайнер продуктов данных.

   3. Нажмите Добавить, чтобы добавить выбранные уникальные значения в качестве полей длины.

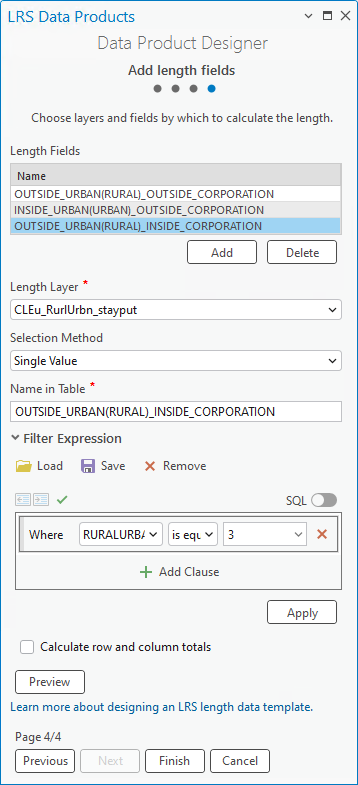

      Каждое поле длины автоматически имеет Одно значение в качестве метода выборки и выражение фильтра, соответствующее уникальным значениям.



      Примечание:

      Опция Уникальные значения также учитывает значения в доменах кодированных значений и подтипах.

5. Укажите имя для этого поля длины или обновите существующие имена, щелкнув каждую ячейку.

   В этом примере Городские дороги — это имя для первого поля длины.

6. При желании щелкните стрелку раскрывающегося списка Выражение фильтра и введите выражение для фильтрации полей длины.

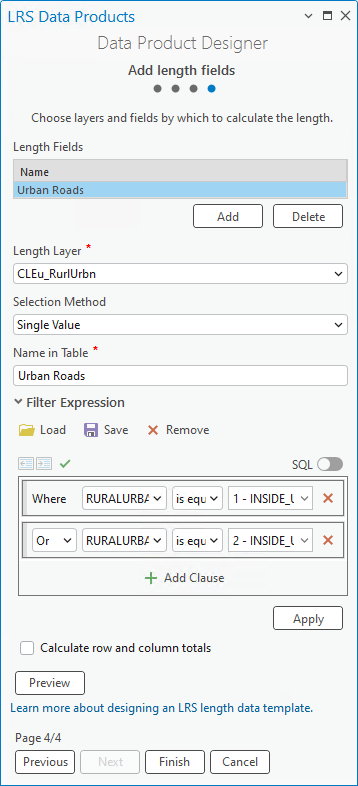

   В этом примере, поскольку шаблон используется для расчета пробега городских и сельских дорог, первое поле длины называется Городские дороги а к полю RuralUrban применяется фильтр для выбора значений, соответствующих категории городских дорог.



7. Дополнительно можно отметить опцию Вычислить итоги строк и столбцов, чтобы рассчитать общее значение длины для строк и столбцов в продукте данных.

   По умолчанию опция Вычислить итоги строк и столбцов не отмечена. Эта опция применяется ко всем слоям длины.

   В этом примере опция Вычислить итоги строк и столбцов остается неотмеченной.

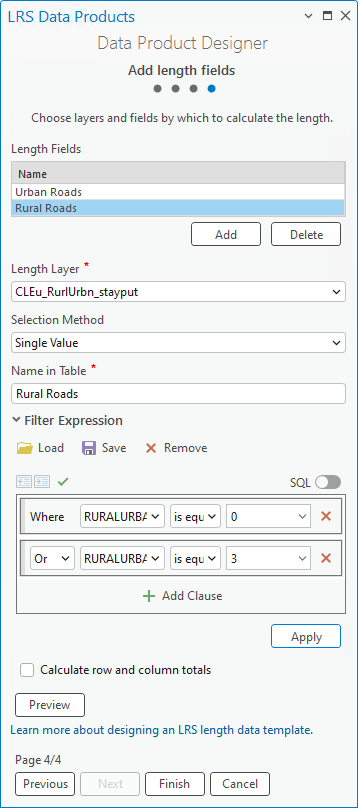

8. Если вы добавляете несколько полей длины, повторите предыдущие шаги для каждого поля.

   В этом примере второе поле длины называется Сельские дороги, а к полю RuralUrban применяется фильтр для выбора значений, соответствующих категории сельских дорог.





9. Нажмите Готово, чтобы сохранить шаблон.

Примечание:

Чтобы просмотреть или отредактировать существующий шаблон, на странице Задать свойства шаблона щелкните кнопку Перейти к местоположению шаблона рядом с текстовым полем Шаблон. Вы можете выбрать шаблон из папки проекта или других местоположений.

Вы можете использовать этот шаблон в инструменте Создать продукт данных LRS.
