配置屏幕约束

屏幕约束 会提示您在绘制线和面线段时输入方向和距离值。 您可以配置方向约束并指定接收初始焦点的约束。

注:

屏幕约束还将提示使用旋转工具输入旋转角度。

1. 单击功能区上的编辑选项卡。 在管理编辑内容组中，单击设置 。

   随即出现编辑器设置对话框。

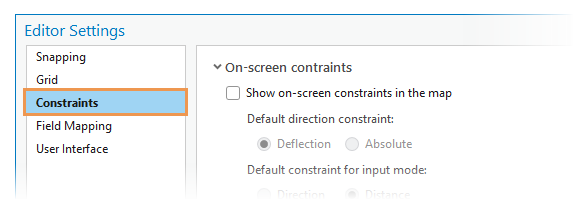

2. 在编辑器设置对话框中，单击约束选项卡，然后展开屏幕约束。



   提示：

   要快速访问方向和输入模式设置，请将鼠标悬停在状态栏上的约束按钮 上方



3. 选中在地图中显示屏幕约束复选框。 这会在创建要素几何或旋转要素时显示屏幕输入控件。

   要关闭屏幕约束，请取消选中此设置。

4. 选择如何测量在方向约束中输入的值。

   偏转	将输入的值应用为从上一线段测量的偏转角。
   绝对	使用分配给地图的坐标系将输入的值应用为绝对角度。

5. 选择当您按 Enter 键并输入值时由哪个约束接收初始焦点。

   • 方向

   • 距离

6. 单击确定。
