通过追踪其他要素来创建线段

在创建要素窗格中，追踪工具可在启用捕捉功能的图层上，沿着其他要素的几何图形创建连续的线段。当您创建线段时，该工具适用于线和面要素模板，也适用于构造工具栏。

创建启用 z 值的折线和面要素时，将基于当前 z 坐标高程设置为折点分配 z 值。有关指定 z 值的步骤，请参阅为 3D 要素指定高程。

追踪

在目录窗格中，执行以下操作之一以将图层添加至您的地图：
- 展开数据库 ，展开包含数据的数据库并将要素类拖拽至地图。
- 右键单击默认数据库，然后创建一个新的折线或面要素类。
拖动或创建要素类会将图层添加到当前地图，并创建一个具有默认设置的要素模板。
对于您不想追踪的要素，按图层关闭捕捉功能。这可以显著提高绘制性能。
1. 在视图选项卡的窗口组中，单击内容。
2. 单击按捕捉列出 。
3. 取消选中图层名称旁边的复选框以禁用捕捉，或者右键单击并选择设置此图层为唯一可捕捉图层 。
在编辑选项卡的捕捉组中，启用您的捕捉首选项。

提示：

在草绘要素时，您可以按住空格键暂时关闭捕捉功能。
在编辑选项卡的要素组中，单击创建。

创建要素窗格随即显示。
在窗格中，单击一个折线要素模板。

构造工具条显示在地图的底部。
在工具选项板旁边，单击活动模板按钮。

将在窗格中显示模板的工具选项板和要素属性表。
在属性表中，键入要应用到新要素的值。
- 对于组模板，单击模板图标以显示其属性表。
单击追踪。
单击要追踪的要素并创建第一个折点。

创建第一个折点后，当您拖动指针时，会沿该要素出现一条虚线。

提示：

按 T 键可显示您正在追踪的要素的折点。
将指针沿要追踪的一个或多个要素拖动。
- 在创建面时若要临时关闭捕捉功能，请按空格键。
要完成追踪，请单击地图。
要完成要素，请单击鼠标右键，然后单击完成，或按 F2 键。

键盘快捷键

用于追踪线段构造工具的键盘快捷键
键盘快捷键	操作	注释
O	查看选项。	打开选项对话框。
Tab	设置负偏移。	转换偏移的一侧并追踪边的另一侧。
Ctrl + 拖动	追踪所选要素。	仅追踪所选要素。如果追踪所选要素已打开，则可以追踪所选要素及未选要素。

偏移追踪

使用偏移追踪选项可在指定的偏移距离处创建线段。例如，您可以单击水管设施要素模板，设置 7 米的偏移距离，然后沿宗地边界追踪，以创建与宗地边界保持恒定偏移距离平行的水管设施。

单击追踪。

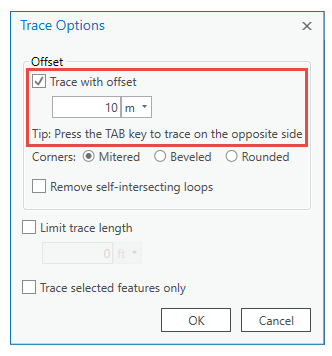

右键单击地图，然后单击追踪选项。

随即显示追踪选项对话框。
选中偏移追踪复选框。
单击单位下拉箭头，设置格式，然后在文本框中输入偏移距离。
单击确定。

保存您的设置并关闭对话框。
追踪现有的要素。

提示：

按 Tab 键将偏移切换至要素的另一侧。
要完成要素，请单击鼠标右键，然后单击完成，或按 F2 键。

角

使用角选项控制拐角的形状。

单击追踪。
右键单击地图，然后单击追踪选项。

随即显示追踪选项对话框。
单击以下设置之一：
- 斜接角
- 斜面角
- 圆角
单击确定。

保存您的设置并关闭对话框。
追踪要素。
要完成要素，请单击鼠标右键，然后单击完成，或按 F2 键。

移除自相交环

使用移除自相交环选项，以防止在偏移追踪设置为较大的偏移距离时出现自相交环。

单击追踪。
右键单击地图，然后单击追踪选项。

随即显示追踪选项对话框。
选中移除自相交环复选框。
单击确定。

保存您的设置并关闭对话框。
追踪新要素。
要完成要素，请单击鼠标右键，然后单击完成，或按 F2 键。

限制追踪长度

使用限制追踪长度选项，将追踪线段的长度限制为您指定的距离。

单击追踪。
右键单击地图，然后单击追踪选项。

随即显示追踪选项对话框。
选中限制追踪长度复选框。
输入距离并设置单位格式。
单击确定。

保存您的设置并关闭对话框。
追踪要素。
要完成要素，请单击鼠标右键，然后单击完成，或按 F2 键。

仅追踪所选要素

使用仅追踪所选要素选项，将追踪范围限制在您在地图中选定的要素。

在编辑选项卡上的选择组中，单击选择工具并选择要追踪的要素。
单击追踪。
右键单击地图，然后单击追踪选项。

随即显示追踪选项对话框。
选中仅追踪所选要素复选框。
单击确定。

保存您的设置并关闭对话框。
追踪所选要素。
要完成要素，请单击鼠标右键，然后单击完成，或按 F2 键。
