执行填挖方体积计算

您可以在 Ortho Maker 地图查看器中执行填挖方体积计算。

体积计算是一个通过添加或移除表面材料来修改地表高程的过程。 体积计算地图工具用于汇总填挖操作期间面积和体积的变化情况。 通过使用数字表面模型产品和具有给定基本类型的感兴趣区域 (AOI)，该工具可识别表面材料移除和添加的区域。

执行体积计算需要用到数字表面模型产品。

确定 AOI

填挖活动的体积是针对 AOI 计算的。 您可以使用以下方法定义 AOI：

• 在地图上定义 AOI – 在地图上数字化一个或多个面。

• 从要素服务导入 – 从面要素服务导入 AOI。

• 从本地文件导入 – 从本地面要素类文件导入 AOI。

注:

AOI 会与工程文件一起保存。

计算体积

下面介绍三种方法。

在地图上定义 AOI

要通过在地图上定义 AOI 来执行填挖方体积计算，请完成以下步骤：

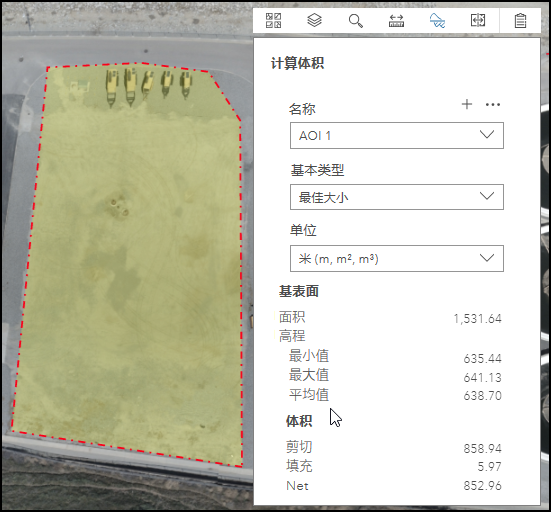

1. 单击工具栏上的计算体积 地图工具 。

2. 在“感兴趣区域”对话框中，单击定义。

3. 使用鼠标在地图上定义您的 AOI。 双击以完成面 AOI。

   系统会为新创建的 AOI 显示感兴趣区域弹出窗口。

4. 在感兴趣区域弹出窗口中执行以下操作：

   1. 提供名称。

   2. 在基础类型中设置数字高程。

   3. 单击应用。

   地图工具上会显示面积和体积计算结果。 如果您更改基础类型和单位，计算结果将自动更新。



5. （可选）单击添加按钮 ，重复上述步骤以定义其他 AOI。

6. （可选）单击 AOI 下拉列表，选择一个 AOI，然后单击删除 以移除 AOI。

7. （可选）单击选项 ，然后单击报表以查看所有 AOI 的报表。

   在体积报表对话框中，您可以将内容复制到其他应用程序。

8. （可选）单击选项 ，然后单击导出以将 AOI 导出到本地文件。

   AOI 将保存在您的工程中。

从要素服务导入

以下步骤描述了如何通过从要素服务导入 AOI 来计算体积。

1. 单击工具栏上的计算体积地图工具。

2. 单击从要素服务导入。

3. 在导入要素图层对话框中，浏览到要导入的要素图层并将其选中。

   随即仅会列出面图层。

4. 单击导入。

   地图工具上会显示面积和体积计算结果。 如果您更改基础类型和单位，计算结果将自动更新。

从本地文件导入

以下步骤描述了如何通过从本地文件导入 AOI 来计算体积。

1. 单击工具栏上的计算体积地图工具。

2. 单击从本地文件导入。

3. 浏览到包含您的 AOI 的文件并将其选中。

   AOI 将显示在地图查看器中。
