瓦格纳 V

描述

瓦格纳 V 投影是一种适用于世界地图的折衷伪圆柱地图投影。

该投影由 Karl Heinrich (Karlheinz) Wagner 于 1949 年提出。 它适用于 ArcGIS Pro 1.2 及更高版本以及 ArcGIS Desktop 10.4 及更高版本。

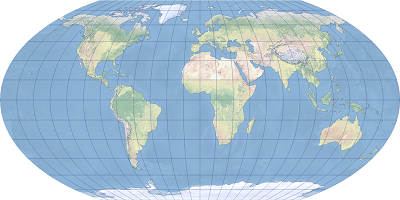

显示了以格林威治为中心的瓦格纳 V 投影。

投影属性

以下小节描述了瓦格纳 V 投影的属性。

经纬网

瓦格纳 V 投影是伪圆柱投影。 除中央经线外，其余经线均为部分椭圆。 它们朝向中心凹陷，且不与纬线呈直角相交。 纬线是间距不等的直线。 赤道、两极及中央经线均投影为直线。 经纬网沿赤道和中央经线对称。

畸变

瓦格纳 V 投影不是等角投影，也不是等积投影。 它通常会造成形状、面积、距离、方向和角度畸变。 尽管该投影具有中度面积畸变。，畸变模式与其他折衷伪圆柱投影相似。 高纬度地区会被夸大。 角度畸变在地图中心附近较为适中，向边缘逐渐增大。 畸变值沿赤道和中央经线对称。

用法

瓦格纳 V 投影适用于一般的世界地图。

局限性

瓦格纳 V 仅支持球体。 对于椭圆体，长半轴将用于半径。

参数

瓦格纳 V 参数如下：

• 东偏移量

• 北偏移量

• 中央经线

源

Wagner, K. H. (1949). Kartographische Netzentwürfe. Leipzig: Bibliographisches Institut.
