温克尔 II 投影

描述

温克尔 II 投影是一种用于绘制世界地图的折衷伪圆柱地图投影。 它是摩尔维特投影和等距圆柱投影的投影坐标的算术平均值。 经线为椭圆曲线，由此会将地图投影为圆形。

该投影由 Oswald Winkel 于 1918 年提出。 它适用于 ArcGIS Pro 1.0 及更高版本以及 ArcGIS Desktop 8.0 及更高版本。

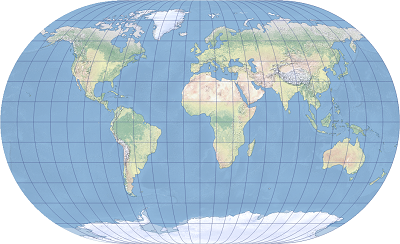

温克尔 II 投影示例

显示了以格林威治为中心的温克尔 II 投影。

投影属性

以下小节描述了温克尔 II 投影的属性。

经纬网

温克尔 II 投影是伪圆柱投影。 赤道和中央经线投影为直线。 其他经线为椭圆曲线。 纬线是垂直于中央经线且不均匀分布的直线。 极点投影为直线。 中央经线和两条极线的长度取决于标准纬线的值。 经纬网始终沿赤道和中央经线对称。

畸变

温克尔 II 投影既不等角也不等积。 它通常会造成形状、面积、距离、方向和角度畸变。 该比例沿任何给定的纬线都是恒定的，沿标准纬线是真实的。 畸变值沿赤道和中央经线对称。

用法

温克尔 II 投影适用于一般的世界地图。

局限性

温克尔 II 投影仅支持球体。 对于椭圆体，长半轴将用于半径。

参数

温克尔 II 参数如下：

  • 东偏移量

  • 北偏移量

  • 中央经线

  • 标准纬线 1

源

Snyder, J. P. (1993). Flattening the Earth. Two Thousand Years of Map Projections. Chicago and London: University of Chicago Press.
