通过路径和测量添加点事件

需具备位置参考许可方可使用。

路径特征可以表示为具有沿路径的测量信息的点事件。 使用添加点事件工具在 ArcGIS Pro 中创建单个点事件。

以下工作流中的示例演示了如何使用添加点事件工具 在 Route1 上的测量值 5 处添加点事件。

下表显示了路径属性。 路径 (Route1) 的测量值为从 0 到 20。

下表提供了路径属性的详细信息：

路径 ID	起始日期	结束日期
Route1	1/1/2000	<空>

添加点事件

要通过路径和测量添加点事件，请完成以下步骤：

1. 在 ArcGIS Pro 中打开地图并缩放到要添加点事件的位置。

2. 在位置参考选项卡的事件组中，单击添加 > 点事件 。

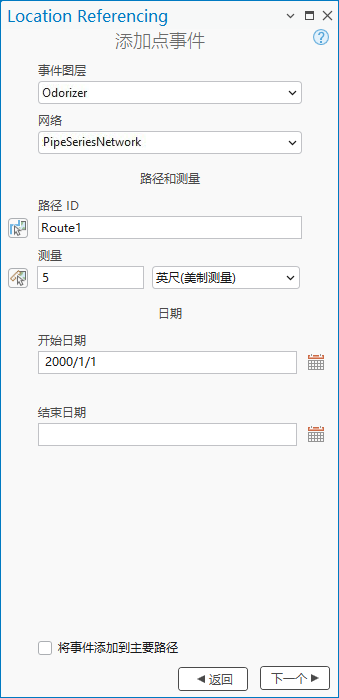

   添加点事件窗格随即显示。



   使用路径和测量方法，测量位置基于所选路径的测量值。

3. 单击下一步。

   路径和测量和日期部分将显示在添加点事件窗格中。



4. 单击事件图层下拉箭头并选择要添加事件的点事件图层。

   所选网络值基于选定的事件图层。

5. 通过执行以下操作之一来指定路径：

   • 在路径名称文本框中提供路径名称。

   • 单击从地图中选择路径 ，然后单击路径上要添加点事件的点。

   将使用您单击的路径位置填充初始测量值。

   您可以使用从地图中选择测量 选择新测量值。

   提示：

   单击从地图中选择路径 或从地图中选择测量 后，将鼠标悬停在路径上以查看指针位置处的路径和测量值。

   了解如何设置地图比例选项以显示路径和测量信息

   注:

   如果显示了有关获取锁或协调的消息，则将启用冲突预防。

   选择路径后，如果路径锁定已被当前用户在不同版本中获取，且其可释放状态为是，则工具将尝试释放该路径锁定。

6. 通过执行以下操作之一来指定新位置：

   • 在测量值文本框中提供值。

   • 单击从地图中选择测量 ，然后在地图上单击沿路径的测量值。

   提供测量值后，地图上会在该测量值位置显示一个绿点。

7. 开始日期默认值为当前日期，但您可以通过执行以下操作之一来更改日期：

   • 在开始日期文本框中提供开始日期。

   • 单击日历 并选择开始日期。

   • 选中路径开始日期复选框。

8. 或者，通过执行以下操作之一指定点事件的结束日期：

   • 在结束日期文本框中提供结束日期。

   • 单击日历 并选择结束日期。

   • 选中路径结束日期复选框。

   如果未提供结束日期，则该事件从事件的开始日期到未来一直有效。

9. 单击下一步。

   所选点事件图层的属性将显示在管理属性下。



10. 为事件图层提供属性值。

    注:

    单击通过在地图上选择事件来复制属性值 ，然后单击一个属于地图上同一事件图层的现有点事件以从该事件复制事件属性。

    注:

    选择事件后，在当前版本中获取事件锁或将其转让给当前用户。

    与路径锁定不同，在任何编辑活动中都不会尝试释放事件锁。

11. 单击运行。

    添加新点事件，并且其显示在地图上后，将显示一条确认消息。

下表提供了有关点事件的详细信息：

事件	路径 ID	起始日期	结束日期	测量	位置错误	子类型	MAOP 测量单位	系统类型
Event1	Route1	1/1/2000	<空>	5	无错误	InjectionPoint	磅/平方英寸	分布

以下示意图显示了编辑后的路径和关联的事件：

使用路径和测量方法时的引用偏移

Pipeline Referencing 事件数据模型支持参考事件字段的配置，并支持使用启用参考字段工具将其启用。 在图层中配置和启用引用字段后，在添加或编辑事件时，将在该图层中填充并保留引用位置。

默认情况下，在启用引用的图层中使用路径和测量创建点事件时，将使用父 LRS 网络作为 RefMethod 值。 路径 ID 将用作 RefLocation 值，新点事件测量值将用作其 RefOffset 值。

如果更新点事件的测量值，则 RefOffset 值会更新以反映测量值。

以下示例演示了将点事件记录添加到启用了参考值的事件图层的影响。

通过引用添加点事件之前

以下逻辑示意图显示了路径：

下表提供了有关路径的详细信息。

路径 ID	起始日期	结束日期
Route1	1/1/2000	<空>

通过引用添加点事件之后

在以下逻辑示意图中，在测量值 5 处添加了一个具有引用对象的点事件：

下表提供了事件创建之后事件引用字段的详细信息。 父 LRS 网络将用作 RefMethod 值，路径将用作 RefLocation 值：

事件 ID	RefMethod	RefLocation	RefOffset
Event1	PipeSeriesNetwork	Route1	5

下表提供了在测量值 5 位置添加点事件后的默认事件字段的详细信息。

事件 ID	路径 ID	起始日期	结束日期	测量
Event1	Route1	1/1/2000	<空>	5

您可以使用属性表编辑事件，以使事件使用引用而非默认值。 如果进行了后续路径编辑，则 RefMethod 和 RefLocation 值将分别恢复为父 LRS 网络和路径。
