计算面的主角度 (制图工具)

汇总

用于计算输入面要素的主角度并将值分配给字段以用于定向符号系统，例如面内的标记或影线。

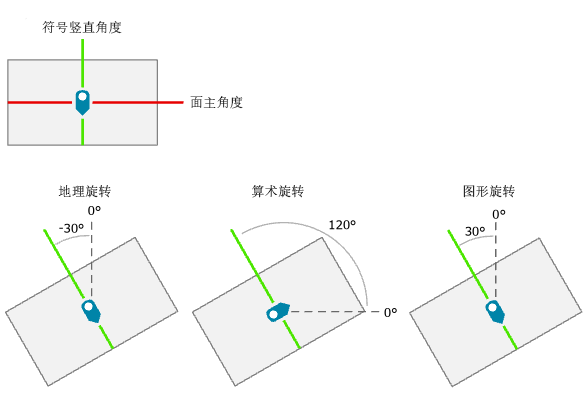

插图

用法

面的主角度是指一组具有相似方向且总长度最长的线段的角度。出于符号旋转的目的，当主角度为水平时，会将面视为垂直定向。将记录垂直于面主角度的角度，因为这会在使用符号旋转的值时形成预期方向。
从旋转方法的原点开始，以十进制度将垂直于面主角度的角度存储在指定字段中。
此工具主要适用于正交面，而非有机形状面。

参数

Dialog
Python

标注	说明	数据类型
输入要素	输入面要素。	Feature Layer
角度字段	将使用面的主角度值进行更新的字段。	Field
旋转方法（可选）	指定将使用的旋转方法和原点。地理—将按顺时针方向计算角度，其中 0 位于顶部（北）。算术—将按逆时针方向计算角度，其中 0 位于右侧（东）。图形—将按逆时针方向计算角度，其中 0 位于顶部（北）。这是默认设置。	String

派生输出

标注	说明	数据类型
更新的输入要素	更新后的输入面要素。	Feature Layer

arcpy.cartography.CalculatePolygonMainAngle(in_features, angle_field, {rotation_method})

名称	说明	数据类型
in_features	输入面要素。	Feature Layer
angle_field	将使用面的主角度值进行更新的字段。	Field
rotation_method （可选）	指定将使用的旋转方法和原点。 `GEOGRAPHIC`—将按顺时针方向计算角度，其中 0 位于顶部（北）。 `ARITHMETIC`—将按逆时针方向计算角度，其中 0 位于右侧（东）。 `GRAPHIC`—将按逆时针方向计算角度，其中 0 位于顶部（北）。这是默认设置。	String

派生输出

名称	说明	数据类型
out_features	更新后的输入面要素。	Feature Layer

代码示例

CalculatePolygonMainAngle 示例 1（Python 窗口）

以下 Python 窗口脚本演示了如何在即时模式下使用 CalculatePolygonMainAngle 函数。

import arcpy
arcpy.env.workspace = "C:\\data"
arcpy.cartography.CalculatePolygonMainAngle("cities", "poly_angle", "GEOGRAPHIC")

CalculatePolygonMainAngle 示例 2（独立脚本）

此独立脚本显示的是使用 CalculatePolygonMainAngle 函数的示例。

# Name: CalculatePolygonMainAngle_standalone_script.py
# Description: Calculates the dominant angles of input polygon features and
#              assigns the values to a specified field in the feature class

# Import system modules
import arcpy

# Set environment settings
arcpy.env.workspace = "C:/data"

# Set local variables
in_features = "cartography.gdb/buildings_area"
angle_field = "poly_angle"
rotation_method = "ARITHMETIC"

# Run Calculate Polygon Main Angle
arcpy.cartography.CalculatePolygonMainAngle(in_features, angle_field,
                                            rotation_method)

环境

制图坐标系

许可信息

基本: 否
标准: 是
高级: 是
