解决道路冲突 (制图工具)
汇总
通过调整部分线段来解决符号化的道路要素之间的图形冲突。
注意：
该工具不会生成输出图层。 相反，它会更改输入图层的源要素类的几何。 在运行此工具之前，建议您先创建输入要素的副本。
注意：
如果输入要素不在投影坐标系中，则会发出警告。 该工具基于线性距离单位，如果使用非投影坐标系，将产生意外的结果。 因此，建议您对使用投影坐标系的数据运行此工具，以确保获得有效的结果。 如果坐标系缺失或未知，则会发生错误并且工具将不执行处理操作。

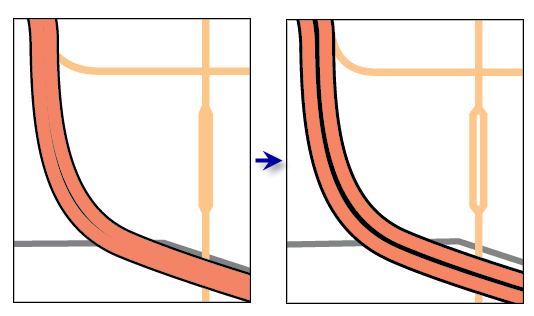

插图
用法
此工具通常用于生成相对大比例的结果，这便更适合于显示具有多条清晰可辨的车道的分开的道路。 在较小比例下，可能要转而使用合并分开的道路 工具来显示这些要素的单个制图表达线。 如果工作流包括对同一道路集合运行这两个工具，建议您在解决道路冲突前对道路进行合并。
等级字段参数用于指定每个道路类的等级重要性。 将使用整数指定道路的重要性，整数越小，表示道路越重要，等级值为 1 的道路最重要。 将尽量避免对最重要的道路进行移动；通常会移动等级较低的道路以适应等级较高的道路。 对于所有输入要素类，必须存在
hierarchy字段并且指定为相同的值。 数据类型必须为短整型或长整型。该工具可评估符号化要素的图形冲突。 符号系统范围和参考比例将结合使用。 仅在以下操作结束后再运行此工具：确定了符号的外观，并且确保参考比例与所需的最终输出比例相对应。
如果线和轮廓符号宽度为零，将会引发错误。 如果不想显示某些要素，请对图层使用定义查询。
可通过将等级字段的值计算为 0（零）来锁定要素，从而防止其位移。 由于道路与其他地图要素的关系（尤其是像高程这样的连续数据）而不应移动道路时，这一点就会非常有用。
处理大型道路数据集或同时处理多个数据集可能会超过内存限制。 在这种情况下，考虑通过在制图分区 环境设置中确定一个相关的面要素类来通过分区处理输入数据。 将按顺序处理分区边界定义的数据部分。 生成的要素类无缝，而且在分区边界一致。 有关通过分区运行该工具的详细信息，请参阅解决道路冲突的工作原理。
可选的输出位移要素类参数可创建一个面要素类，用来指示所发生的位移量和位移方向。 该要素类可用于直观检查、空间查询，也可作为传递位移 工具的输入。
参数
| 标注 | 说明 | 数据类型 |
|---|---|---|
|
输入道路图层 |
包含可能存在冲突的符号化道路要素的输入要素图层。 |
Layer |
|
等级字段 |
该字段包含要素重要性的等级级别，其中 1 表示非常重要，重要性随整数值的增大而递减。 字段值为 0（零）表示将锁定要素以确保其无法移动。 对于所有输入要素类，此字段必须存在且名称相同。 数据类型必须为短整型或长整型。 |
String |
|
输出位移要素类 （可选） |
包含道路位移的程度和方向的输出面要素，传递位移工具将使用这些要素保留空间关系。 |
Feature Class |
派生输出
| 标注 | 说明 | 数据类型 |
|---|---|---|
|
输出图层 |
更新后的输入要素。 |
Layer |
环境
许可信息
- 基本: 否
- 标准: 否
- 高级: 是
