Einschränken der Richtung eines Segments
Indem Sie im Kontextmenü für Bearbeitung Richtung
auswählen, können Sie die Richtung eines neuen Liniensegments auf eine Richtung in einem angegebenen Winkel festlegen, wie z. B. auf die Winkelneigung für Z-fähige Features. Dieser Befehl ist verfügbar, wenn Sie ein Polylinien- oder Polygon-Feature erstellen oder weiterbearbeiten.
Hinweis:
Ist Gelände zu Grid
aktiviert, werden die eingegebenen Richtungswerte für die resultierende Geometrie gedreht. Wenn Sie COGO-fähige Zwei-Punkt-Linien erstellen, werden die eingegebenen Richtungswerte mit dem Feature im Attributfeld Direction gespeichert.
Weitere Informationen finden Sie unter Aktivieren oder Deaktivieren von "Gelände zu Grid".
Richtung
Bevor oder nachdem Sie mithilfe der für Ihr Projekt definierten Einheiten eine Entfernung angeben, können Sie die Richtung eines neuen Segments beschränken. Die verschiedenen Einheiten werden in der Dropdown-Liste angezeigt. Zum Entfernen der Beschränkung drücken Sie die Esc-Taste.
Klicken Sie auf der Registerkarte Bearbeiten in der Gruppe Features auf Erstellen
.Der Bereich Features erstellen wird angezeigt.
Klicken Sie auf eine Polylinien- oder Polygon-Feature-Vorlage.
Die Vorlage wird erweitert und die Werkzeuge zum Erstellen von Features werden angezeigt.
Klicken Sie auf Linie
oder auf Polygon
.Erstellen Sie den ersten Stützpunkt mit einer der folgenden Methoden:
Klicken Sie auf die Karte.
Klicken Sie mit der rechten Maustaste, wählen Sie Absolut X,Y,Z
aus, oder drücken Sie F6, geben Sie die Werte in das Dialogfeld ein, und drücken Sie die Eingabetaste.
Drücken Sie die A-Taste, oder klicken Sie mit der rechten Maustaste, und klicken Sie auf Richtung
.Das Dialogfeld Richtung wird angezeigt.
Geben Sie die 2D- und 3D-Richtungsbeschränkung in dem Format ein, das für die ausgewählten Einheiten das richtige ist, und drücken Sie die Eingabetaste.
Horizontal: Die planare 2D-Richtung
Neigung: Die 3D-Winkelneigung in der Z-Richtung
Hinweis:
Diese ist nur für Z-aktivierte Funktionen verfügbar.
Die Richtung des neuen Segments wird auf die angegebene horizontale Richtung und Neigung festgelegt.
Zum Entfernen der Beschränkung drücken Sie die Esc-Taste.
Erstellen Sie ein Segment mit einer der folgenden Methoden:
Ziehen Sie den Mauszeiger und klicken Sie auf die Karte.
Klicken Sie mit der rechten Maustaste, und wählen Sie Entfernung
aus.
Um das Feature fertig zu stellen, klicken Sie mit der rechten Maustaste und wählen Sie Fertig stellen
aus, oder drücken Sie F2.
Bildschirmbeschränkungen

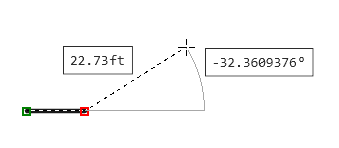

Statt ein Dialogfeld zu verwenden, können Sie auch Bildschirmbeschränkungen aktivieren und die Richtung eines neuen Segments mit den Steuerelementen auf dem Bildschirm beschränken. Die Standard-Richtungsbeschränkung kann so eingestellt werden, dass der Wert als Ablenkungswinkel oder als absoluter Winkel berechnet wird.
Weitere Informationen finden Sie unter Aktivieren oder Deaktivieren von Bildschirmbeschränkungen.
Klicken Sie auf der Registerkarte Bearbeiten in der Gruppe Features auf Erstellen
.Der Bereich Features erstellen wird angezeigt.
Klicken Sie auf eine Polylinien- oder Polygon-Feature-Vorlage.
Die Vorlage wird erweitert und die Werkzeuge zum Erstellen von Features werden angezeigt.
Klicken Sie auf Linie
oder auf Polygon .Erstellen Sie den ersten Stützpunkt mit einer der folgenden Methoden:
Klicken Sie auf die Karte.
Klicken Sie mit der rechten Maustaste, wählen Sie Absolut X,Y,Z
aus, oder drücken Sie F6, geben Sie die Werte in das Dialogfeld ein, und drücken Sie die Eingabetaste.
Klicken Sie in der Statusleiste im unteren Bereich der aktuellen Kartenansicht auf den Befehl Bildschirmbeschränkungen
, und aktivieren Sie ihn.Auf der Karte werden Bildschirm-Steuerelemente angezeigt und aktualisiert, wenn Sie den Mauszeiger ziehen.
Hinweis:
Für Bildschirmbeschränkungen werden die Standardprojekteinheiten verwendet. Diese können Sie im Dialogfeld Optionen ändern. Weitere Informationen erhalten Sie unter Hinzufügen von Maßeinheiten für die Bearbeitung.
Drücken Sie die Tabulator-Taste und blättern Sie durch die Steuerelemente, bis die Richtungsbeschränkung markiert ist.
Geben Sie die horizontale Richtung oder Neigung ein, und drücken Sie die Eingabetaste.
Die Richtung des neuen Segments wird auf die angegebene horizontale Richtung und Neigung festgelegt.
Erstellen Sie ein Segment mit einer der folgenden Methoden:
Ziehen Sie den Mauszeiger und klicken Sie auf die Karte.
Drücken Sie die Tabulator-Taste, blättern Sie durch die Steuerelemente, bis die Entfernungsbeschränkung markiert ist, und geben Sie eine Entfernung an.
Um das Feature fertig zu stellen, klicken Sie mit der rechten Maustaste und wählen Sie Fertig stellen
aus, oder drücken Sie F2.
