Funktion "Ausschneiden"

Überblick

Schneidet einen Raster-Layer mit einer rechteckigen Form entsprechend den definierten Ausdehnungen aus, oder schneidet einen Raster-Layer auf die Form der Feature-Class eines Eingabe-Polygons zu. Die Form zum Definieren des Ausschnitts kann die Ausdehnung des Raster-Layers oder eine Fläche innerhalb des Layers umfassen.

Hinweise

Für die standardmäßige Ausschneideausdehnung wird die Ausdehnung der Kartenanzeige verwendet. Mit einer Feature-Class können Sie auch die Form eines Polygons in dem Raster-Layer ausschneiden. Alternativ können Sie die minimalen und maximalen X- und Y-Koordinaten angeben.

Wenn Sie den Ausschnitt-Typ Außerhalb auswählen, werden die Bilddaten außerhalb der Ausdehnungen entfernt. Wenn Sie den Ausschnitt-Typ Innerhalb auswählen, werden die Bilddaten innerhalb der Ausdehnungen entfernt.

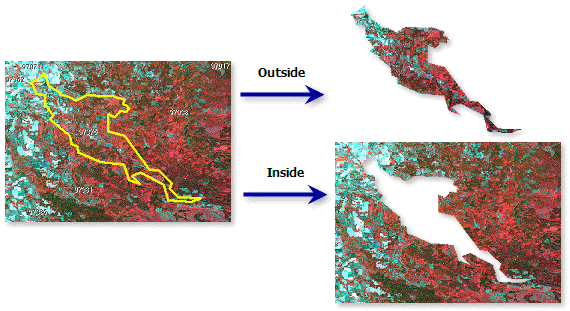

Beispiel für die Funktion "Ausschneiden"

Parameter

Parameter

Beschreibung

Raster

Der Eingabe-Raster-Layer.

Ausschneidetyp

Geben Sie an, ob Sie die Fläche innerhalb oder außerhalb der ausgeschnittenen Geometrie beibehalten möchten.

  • Außerhalb: Bilddaten außerhalb der Ausschneideausdehnung werden entfernt.

  • Innerhalb: Bilddaten innerhalb der Ausschneideausdehnung werden entfernt.

Geometrie/Raster zum Ausschneiden

Geben Sie die Ausdehnung mit einem Polygon-Feature oder mit minimalen und maximalen X- und Y-Koordinaten an. Standardmäßig werden die Ausdehnungen durch die Ausdehnung der Kartenanzeige definiert.

Eingabe-Features als Geometrie zum Ausschneiden verwenden

Wenn dieser Parameter ausgewählt ist, werden die Daten gemäß der Geometrie der angegebenen Feature-Class ausgeschnitten.

  • Deaktiviert: Die Funktion verwendet die von Rechteck angegebene ausgeschnittene Geometrie. Dies ist die Standardeinstellung.

  • Aktiviert: Die Funktion verwendet die von einer Feature-Class definierte ausgeschnittene Geometrie.

Ausgabeausdehnung

Die X- und Y-Koordinaten der aktuellen Ausschneideausdehnung.

Die Schaltfläche Aktuelle Kartenausdehnung erfassen verwendet die Kartenausdehnung für die aktive Karte.
