Überlappung entfernen (Business Analyst Tools)

Zusammenfassung

Entfernt Überlappungen zwischen zwei oder mehr Bereichen, um benachbarte Grenzen zu bilden.

Abbildung

Abbildung des Werkzeugs "Überlappung entfernen"

Verwendung

Der Parameter Ausgabe-Feature-Class enthält die Eingabe-Polygone, bei denen Überlappungen entfernt wurden.
Wenn es bei den Eingabe-Polygonen keine Überlappung gibt, ist die Ausgabe-Feature-Class eine Kopie der Eingabe.
Sie können ein numerisches Attribut aus dem Parameter Eingabe-Features dem Parameter Gewichtungsfeld zuweisen, um die Position der zu erstellenden Grenze zu beeinflussen. Das Polygon mit dem höheren Wert enthält einen größeren Teil des überlappenden Bereichs, wenn die Grenze definiert ist.
Überlappende Einzugsgebiete mit mehreren Ringen gleichen Wertes können Herausforderungen bei der Bewahrung von Grenzen darstellen. Der Parameter Einzugsgebiete definieren ermöglicht es, ein Ring-ID-Feld zuzuweisen, das angibt, welche Teile der sich überlappenden Einzugsgebiete zusammengeführt werden. Wenn Ihre Eingabe-Features beispielsweise Einzugsgebiete sind, die aus 1-, 3- und 5-Meilen-Ringen um Filialen bestehen, werden Grenzen für drei separate Bereiche erstellt: eine für 1-Meilen-Ringe, eine für 3-Meilen-Ringe und eine für 5-Meilen-Ringe.

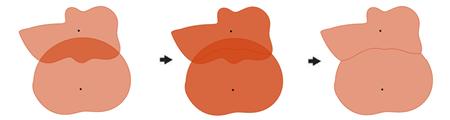

Die Option Mittellinie im Parameter Methode erstellt eine Grenze, die die Überlappungsbereiche zwischen den Polygonen gleichmäßig verteilt. Wenn sich beispielsweise zwei Polygone überlappen, würde diese Methode von jedem Schnittpunkt eine gerade Linie ziehen und die beiden Bereiche halbieren. Mittellinie ist die einfachste Methode im Vergleich zu den komplexeren Optionen Raster und Thiessen.

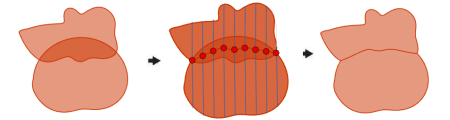

Die Option Raster im Parameter Methode entfernt Überlappungen, indem ein Raster aus parallelen Linien erstellt wird, das zur Bestimmung einer natürlichen Teilung zwischen zwei Polygonen verwendet wird.

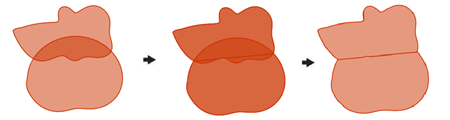

Die Option Thiessen im Parameter Methode entfernt Überlappungen zwischen zwei oder mehr Einzugsgebieten und verwendet gerade Linien, um die Überlappungsbereiche zu teilen. Bei dieser Methode werden verschiedene geometrische Funktionen verwendet, um nicht überlappende Einzugsgebiete zu erstellen.

Beschriftung	Erläuterung	Datentyp
Eingabe-Features	Die Eingabe-Features mit den überlappenden Polygonen.	Feature Layer
Ausgabe-Feature-Class	Die Feature-Class mit den neuen Einzugsgebiets-Features.	Feature Class
Methode (Optional)	Gibt an, wie die Überlappung zwischen Einzugsgebieten entfernt wird. Center Line—Overlap will be removed by creating a border that evenly distributes the area of intersection between polygons. This is the default. Thiessen—Overlap will be removed using straight lines to divide the area of intersection. Grid—Overlap will be removed by creating a grid of parallel lines used to define a natural division between polygons.	String
Einzugsgebiete definieren (Optional)	Gibt an, ob die Ringüberlappung in einem Einzugsgebiet entfernt wird. Aktiviert—Overlap will only be removed between polygons with equal values in the Ring ID Field parameter. Deaktiviert—Overlap will be removed from all intersecting polygons. This is the default.	Boolean
Ring-ID-Feld (Optional)	Ein Feld aus der Eingabe, das gemeinsame Einzugsgebiete definiert. Überlappungen zwischen Polygonen werden nur entfernt, wenn ihre Werte in diesem Feld identisch sind.	Field
Gewichtungsfeld (Optional)	Ein Feld aus der Eingabe, mit dem die Entfernung von Überlappungen basierend auf diesen Werten beeinflusst wird.	Field
Eingabe-Feature-Feld für Filial-ID (Optional)	Ein eindeutiges ID-Feld im Feature-Layer "Filialen".	Field
Filialen (Optional)	Die Eingabe-Features mit den Mittelpunkten für die überlappenden Einzugsgebiete.	Feature Layer
Verknüpftes ID-Feld der Filiale (Optional)	Eindeutiges ID-Feld, das den Standort einer Filiale oder einer Einrichtung darstellt.	Field

arcpy.ba.RemoveOverlap(in_features, out_feature_class, {method}, {define_trade_area}, {ring_id_field}, {weight_field}, {store_id}, {in_stores_layer}, {link_field})

Name	Erläuterung	Datentyp
in_features	Die Eingabe-Features mit den überlappenden Polygonen.	Feature Layer
out_feature_class	Die Feature-Class mit den neuen Einzugsgebiets-Features.	Feature Class
method (Optional)	Gibt an, wie die Überlappung zwischen Einzugsgebieten entfernt wird. `CENTER_LINE`—Overlap will be removed by creating a border that evenly distributes the area of intersection between polygons. This is the default. `THIESSEN`—Overlap will be removed using straight lines to divide the area of intersection. `GRID`—Overlap will be removed by creating a grid of parallel lines used to define a natural division between polygons.	String
define_trade_area (Optional)	Gibt an, ob die Ringüberlappung in einem Einzugsgebiet entfernt wird. `DEFINE_TRADE_AREA`—Overlap will only be removed between polygons with equal values in the `ring_id_field` parameter. `DO_NOT_DEFINE_TRADE_AREA`—Overlap will be removed from all intersecting polygons. This is the default.	Boolean
ring_id_field (Optional)	Ein Feld aus der Eingabe, das gemeinsame Einzugsgebiete definiert. Überlappungen zwischen Polygonen werden nur entfernt, wenn ihre Werte in diesem Feld identisch sind.	Field
weight_field (Optional)	Ein Feld aus der Eingabe, mit dem die Entfernung von Überlappungen basierend auf diesen Werten beeinflusst wird.	Field
store_id (Optional)	Ein eindeutiges ID-Feld im Feature-Layer "Filialen".	Field
in_stores_layer (Optional)	Die Eingabe-Features mit den Mittelpunkten für die überlappenden Einzugsgebiete.	Feature Layer
link_field (Optional)	Eindeutiges ID-Feld, das den Standort einer Filiale oder einer Einrichtung darstellt.	Field

Codebeispiel

RemoveOverlap: Beispiel (Python-Fenster)

Das folgende Skript veranschaulicht die Verwendung des Werkzeugs RemoveOverlap im Python-Fenster.

import arcpy
arcpy.ba.RemoveOverlap("Ring_Trade_Areas", r"C:\Temp\MyProject.gdb\Ring_Trade_Areas_RemoveOverlap", "THIESSEN", "DEFINE_TRADE_AREA", "RING", None, STORE_ID)

Umgebungen

Aktueller Workspace

Lizenzierungsinformationen

Basic: Erfordert Business Analyst
Standard: Erfordert Business Analyst
Advanced: Erfordert Business Analyst
