    PieChartRendererDefinition Class
    In This Topic
    Represents a pie chart renderer definition to show indivudal amounts by category by their relative proportion (to the total of all amounts).
    Object Model
    PieChartRendererDefinition ClassCIMColorRamp Class
    Syntax
    public class PieChartRendererDefinition : ChartRendererDefinition
    Public Class PieChartRendererDefinition
       Inherits ChartRendererDefinition
    Remarks
    Pie charts are most effective when there are only a few categories
    Example
    Pie chart renderer for a feature layer
    /// <summary>
    /// Renders a feature layer using Pie chart symbols to represent data

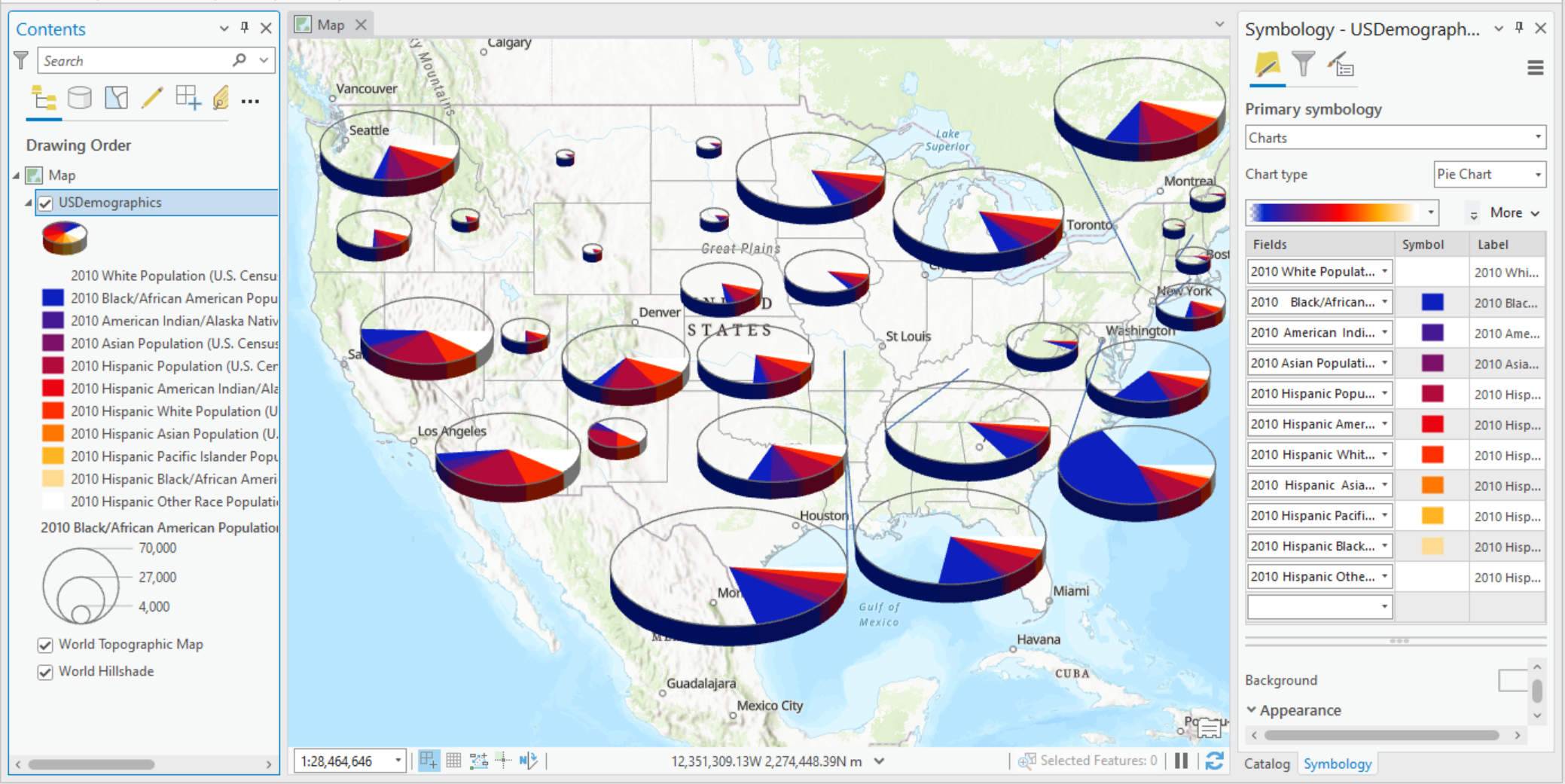

    /// ![Pie chart renderer](https://ArcGIS.github.io/arcgis-pro-sdk/images/Renderers/pie-chart.png)
    /// </summary>
    {
      //Check feature layer name
      //Code works with the USDemographics feature layer available with the ArcGIS Pro SDK Sample data
      var featureLayer = activeMap.GetLayersAsFlattenedList().OfType<FeatureLayer>().FirstOrDefault(f => f.Name == "USDemographics");
      if (featureLayer == null)
      {
        MessageBox.Show("This renderer works with the USDemographics feature layer available with the ArcGIS Pro SDK Sample data", "Data missing");
      }
      await QueuedTask.Run(() =>
      {
        //Fields to use for the pie chart slices
        var chartFields = new List<string>
        {
              "WHITE10",
               "BLACK10",
               "AMERIND10",
               "ASIAN10",
               "HISPPOP10",
               "HAMERIND10",
               "HWHITE10",
               "HASIAN10",
               "HPACIFIC10",
               "HBLACK10",
                "HOTHRACE10"
        };

        PieChartRendererDefinition pieChartRendererDefn = new PieChartRendererDefinition()
        {
          ChartFields = chartFields,
          ColorRamp = colorRamp,
          SizeOption = PieChartSizeOptions.Field,
          FieldName = "BLACK10",
          FixedSize = 36.89,
          DisplayIn3D = true,
          ShowOutline = true,
          Orientation = PieChartOrientation.CounterClockwise,
        };
        //Creates a "Renderer"
        var pieChartRenderer = featureLayer.CreateRenderer(pieChartRendererDefn);

        //Sets the renderer to the feature layer
        featureLayer.SetRenderer(pieChartRenderer);
      });
    }
    Inheritance Hierarchy

    System.Object
       ArcGIS.Desktop.Mapping.LayerDrawingDefinition
          ArcGIS.Desktop.Mapping.RendererDefinition
             ArcGIS.Desktop.Mapping.ChartRendererDefinition
                ArcGIS.Desktop.Mapping.PieChartRendererDefinition

    Requirements

    Target Platforms: Windows 11 Home, Pro, Enterprise (64 bit)

    ArcGIS Pro version: 3.0 or higher.
