Natural Earth II
Descripción

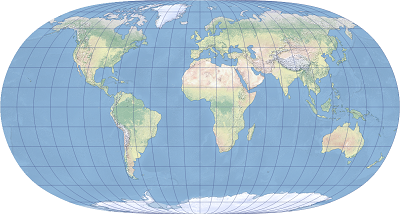

La proyección Natural Earth II es una proyección pseudocilíndrica de mapas de compromiso para mapas del mundo. Se distingue de la proyección Natural Earth por los meridianos, que se curvan abruptamente hacia una línea polar corta, lo que le da al mapa un aspecto único entre las proyecciones de pequeña escala.
Fue diseñada por Tom Patterson. Bojan Šavrič, Tom Patterson y Bernhard Jenny publicaron las matemáticas para la proyección en 2015. Está disponible en ArcGIS Pro 1.2 y versiones posteriores, así como en ArcGIS Desktop 10.4 y versiones posteriores.
Propiedades de proyección
Las siguientes subsecciones describen las propiedades de la proyección Natural Earth II.
Retícula
La proyección Natural Earth II es una proyección seudocilíndrica. Los meridianos son curvas polinómicas distribuidas regularmente. Son cóncavas hacia el meridiano central y no se intersecan con los paralelos en ángulo recto. Las paralelas son líneas rectas distribuidas de manera desigual. El ecuador, ambos polos y el meridiano central también se proyectan como líneas rectas. El meridiano central es 0,535 y los polos miden 0,226 veces la longitud del ecuador proyectado, respectivamente. Los meridianos delimitantes unen suavemente las líneas de los polos, lo que da a la retícula un aspecto redondeado. La retícula es simétrica en el ecuador y el meridiano central.
Distorsión
La proyección Natural Earth II no es una proyección conforme ni de áreas equivalentes. Suele distorsionar formas, áreas, distancias, direcciones y ángulos. Los patrones de distorsión son comparables a proyecciones pseudocilíndricas de compromiso similares. La distorsión del área aumenta con la latitud y no cambia con la longitud. Las zonas de latitud alta están exageradas. La distorsión angular es moderada cerca del centro del mapa y aumenta hacia los bordes. Los valores de distorsión son simétricos en el ecuador y el meridiano central.
Uso
La proyección Natural Earth II es adecuada para mapamundis generales.
Limitaciones
La proyección Natural Earth II solo se admite en esferas. Para un elipsoide, el semieje mayor se utiliza para el radio.
Parámetros
Los parámetros de Natural Earth II son los siguientes:
Falso Este
Falso Norte
Meridiano central
Fuente
Šavrič, B., Patterson, T. y Jenny, B. (2015). "La proyección de mapa mundial Natural Earth II." International Journal of Cartography, 1 (2), p. 123-133. DOI: 10.1080/23729333.2015.1093312
