Gráfico de horizonte (Herramientas de 3D Analyst)
Resumen
Calcula la relación de visibilidad del cielo y genera una tabla opcional y un gráfico polar.

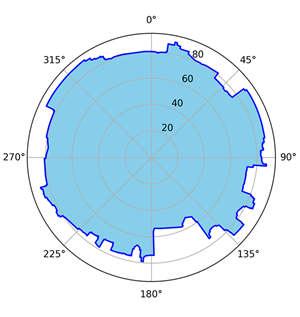

Ilustración
Uso
Esta herramienta requiere las entidades de línea creadas por la herramienta Horizonte y genera un gráfico polar. El gráfico polar se puede ver en la ventana de mensajes de la herramienta y también se puede guardar como una imagen. El mensaje de salida también indica el porcentaje de cielo visible sobre el horizonte.
El acimut y el ángulo vertical de cada punto de observador respecto a cada vértice del horizonte se puede exportar a una tabla independiente especificando el valor del parámetro Tabla de ángulos de salida. La tabla resultante contendrá estos campos:
HORIZ_ANG—El ángulo horizontal aritmético expresado donde 0° es hacia el este y los valores aumentan en sentido contrario a las agujas del reloj hasta 360°. El ángulo horizontal aritmético es igual a 90 menos el acimut.ZENITH_ANG—El ángulo cénit donde 0° está directamente hacia arriba a lo largo del eje z, 90° está en el horizonte y 180° está directamente hacia abajo a lo largo del eje z. El ángulo cénit es 90 menos el ángulo vertical desde el horizonte.HOR_AN_GEO—El ángulo horizontal geográfico donde 0° está en el norte de la proyección y los valores aumentan en el sentido de las agujas del reloj hasta 360°.ZEN_AN_INV—El ángulo cénit donde 0° está en el horizonte, 90° está directamente hacia arriba a lo largo del eje z y -90° está directamente hacia abajo a lo largo del eje z.
Si se activa el parámetro Campos adicionales, la tabla de salida también contendrá los siguientes campos:
FEATURE_ID—El Id. único de la entidad que define el horizonte. Las filas donde este valor es -1 denotan ubicaciones donde el horizonte está definido por una superficie, mientras que un valor de -2 representa líneas de transición que no contribuyen al horizonte pero que se utilizan para conectar los segmentos que definen el horizonte.VERTEX_X—La coordenada x del vértice.VERTEX_Y—La coordenada y del vértice.VERTEX_Z—La coordenada z del vértice.DIST_2D—La distancia horizontal desde el observador hasta el vértice.DIST_3D—La distancia de pendiente desde el observador hasta el vértice.
La herramienta indicará los ángulos verticales mínimo y máximo de visibilidad del cielo junto con la relación de visibilidad del cielo, que se expresa como un valor de 0 a 1. Una relación de visibilidad de 0,8 indica que el 80 por ciento del cielo es visible.
El porcentaje de cielo visible se incluirá en los resultados. Este valor es igual al área por encima del horizonte, dividida entre el área por encima del valor del parámetro Ángulo de visibilidad base y se calcula solo dentro del rango de acimut del horizonte.
Parámetros
| Etiqueta | Explicación | Tipo de datos |
|---|---|---|
|
Entidades de entrada de punto del observador |
Las entidades de entrada que contienen uno o más puntos de observador. |
Feature Layer |
|
Entidades de línea de entrada |
Las entidades de línea que representan el horizonte. |
Feature Layer |
|
Ángulo de visibilidad base (Opcional) |
Ángulo vertical de la línea base que se utilizará para calcular el porcentaje del cielo visible. Cero es el horizonte, 90 es recto hacia arriba y -90 es recto hacia abajo. El valor predeterminado es 0. |
Double |
|
Campos adicionales (Opcional) |
Especifica si se incluirán campos adicionales en la tabla de ángulos.
|
Boolean |
|
Tabla de ángulos de salida (Opcional) |
La tabla que se creará para generar los ángulos horizontal y vertical que van desde el punto de observador hasta cada uno de los vértices del horizonte. |
Table |
|
Nombre de gráfico de salida (Opcional) |
No se admite este parámetro. |
Graph |
|
Imagen del gráfico de salida (Opcional) |
Imagen del gráfico polar que representa la vista radial del horizonte visible. La imagen se puede crear en formato PNG, JPG, JPEG o SVG. |
File |
Salida derivada
| Etiqueta | Explicación | Tipo de datos |
|---|---|---|
|
Relación de visibilidad |
El porcentaje medio de cielo visible para todos los observadores. Este valor se expresa como un valor entre 0 y 1, donde 0,8 representa el 80% de visibilidad del horizonte. |
Double |
Entornos
Espacio de trabajo actual, Extensión, Transformaciones geográficas
Información de licenciamiento
- Basic: Requiere 3D Analyst
- Standard: Requiere 3D Analyst
- Avanzado: Requiere 3D Analyst
