Délimiter la zone de données d’un TIN (Outils 3D Analyst)

Résumé

Redéfinit la zone de données, ou zone d’interpolation, d’un réseau triangulé irrégulier (TIN) à partir de la longueur du segment de triangle.

Illustration

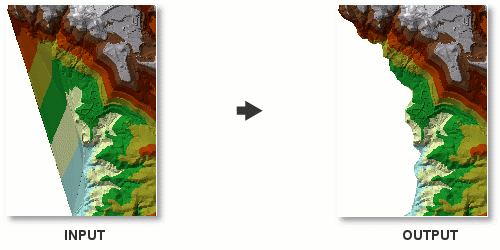

Illustration de Delineate tin data area (Délimiter la zone de données d’un TIN)

Utilisation

Cet outil n’élimine aucune des données sources. Il modifie le TIN en entrée en reclassant ses segments pour qu’ils soient inclus ou exclus de la zone d’interpolation. Si vous souhaitez conserver une version non modifiée du TIN qui sera traité, envisagez de créer un jeu de données en double à l’aide de l’outil [Copy TIN (Copier TIN)](copy-tin.yml) avant d’exécuter cet outil.
Tous les segments du triangle sont évalués avant le début de la classification des longueurs de segment. Les classifications existantes de zone de données seront annulées. Si le résultat d’une exécution n’est pas satisfaisant, le TIN obtenu peut être de nouveau exécuté sans avoir à se procurer les données d’origine.
Les longueurs de segment extrêmes générées par les caractéristiques concaves dans les mesures sources du TIN peuvent être retirées de la zone de données valide du TIN avec cet outil. Les triangles dont un segment dépasse la longueur de segment maximale (Maximum Edge Length [Longueur de segment maximale]) sont masqués en tant que zones NoData.

Remarque :

La valeur Maximum Edge Length (Longueur de segment maximale) est mieux déterminée à partir de l’espacement moyen des nœuds TIN dans les zones considérées comme des zones de données valides. Indiquez une valeur supérieure à l’espacement moyen. L’utilisation optimale de cet outil repose sur la connaissance des données utilisées pour créer le TIN.
Method (Méthode) détermine quels triangles sont évalués.

Remarque :

Utilisez Perimeter Edges (Tronçons de périmètre) (method = "PERIMETER_ONLY" dans Python) si les parties de données concaves sont reléguées aux extrémités extérieures du TIN.

Etiqueter	Explication	Type de données
TIN en entrée	Jeu de données TIN à traiter.	TIN Layer
Maximum Edge Length (Longueur de segment maximale)	Distance bidimensionnelle qui définit la longueur maximale d’un segment de triangle TIN dans la zone de données du TIN. Les triangles dont un ou plusieurs segments excèdent cette valeur seront considérés comme étant à l’extérieur de la zone d’interpolation du TIN et ne seront pas représentés dans des cartes ni utilisés dans une analyse de surface.	Double
Méthode (Facultatif)	Segments du TIN à évaluer lors de la délimitation de la zone de données du TIN. Perimeter Edges—Iterates through triangles from the TIN's outer extent inward and will stop when the current iteration of boundary triangle edges does not exceed the Maximum Edge Length. This is the default. All Edges—Classifies the entire collection of TIN triangles by edge length.	String

Sortie dérivée

Etiqueter	Explication	Type de données
TIN mis à jour	TIN mis à jour.	TIN Layer

arcpy.3d.DelineateTinDataArea(in_tin, max_edge_length, {method})

Nom	Explication	Type de données
in_tin	Jeu de données TIN à traiter.	TIN Layer
max_edge_length	Distance bidimensionnelle qui définit la longueur maximale d’un segment de triangle TIN dans la zone de données du TIN. Les triangles dont un ou plusieurs segments excèdent cette valeur seront considérés comme étant à l’extérieur de la zone d’interpolation du TIN et ne seront pas représentés dans des cartes ni utilisés dans une analyse de surface.	Double
method (Facultatif)	Segments du TIN à évaluer lors de la délimitation de la zone de données du TIN. `PERIMETER_ONLY`—Iterates through triangles from the TIN's outer extent inward and will stop when the current iteration of boundary triangle edges does not exceed the Maximum Edge Length. This is the default. `ALL`—Classifies the entire collection of TIN triangles by edge length.	String

Sortie dérivée

Nom	Explication	Type de données
derived_out_tin	TIN mis à jour.	TIN Layer

Exemple de code

Exemple 1 d’utilisation de l’outil DelineateTinDataArea (fenêtre Python)

L’exemple suivant illustre l’utilisation de cet outil dans la fenêtre Python :

arcpy.env.workspace = "C:/data"
arcpy.ddd.DelineateTinDataArea("elevation", 10, "PERIMETER_ONLY")

Exemple 2 d’utilisation de l’outil DelineateTinDataArea (script autonome)

L’exemple suivant illustre l’utilisation de cet outil dans un script Python autonome :

'''****************************************************************************
Name: Define Data Boundary of LAS File
Description: This script demonstrates how to delineate data boundaries of
             LAS files with irregularly clustered points. It is intended for
             use as a script tool with one input LAS file.
****************************************************************************'''
# Import system modules
import arcpy

# Set local variables
inLas = arcpy.GetParameterAsText(0)  # input LAS file
ptSpacing = arcpy.GetParameterAsText(1)  # LAS point spacing
classCode = arcpy.GetParameterAsText(2)  # List of integers
returnValue = arcpy.GetParameterAsText(3)  # List of strings
outTin = arcpy.GetParameterAsText(4)  # TIN created to delineate data area
outBoundary = arcpy.GetParameterAsText(5)  # Polygon boundary file

try:
    # Run LASToMultipoint
    lasMP = arcpy.CreateUniqueName('lasMultipoint', 'in_memory')
    arcpy.ddd.LASToMultipoint(inLas, LasMP, ptSpacing, class_code,
                             "ANY_RETURNS", "", sr, inFormat, zfactor)
    # Run CreateTin
    arcpy.ddd.CreateTin(outTin, sr, "{0} Shape.Z masspoints"\
                       .format(lasMP), "Delaunay")
    # Run CopyTin
    arcpy.ddd.CopyTin(outTin, "{0}_copy".format(outTin))
    # Run DelineateTinDataArea
    maxEdge = ptSpacing * 4
    arcpy.ddd.DelineateTinDataArea(outTin, maxEdge, "PERIMETER_ONLY")
    # Run TinDomain
    arcpy.ddd.TinDomain(outTin, outBoundary, "POLYGON")

except arcpy.ExecuteError:
    print(arcpy.GetMessages())
except Exception as err:
    print(err)

Environnements

Espace de travail courant

Informations de licence

Basic: Nécessite 3D Analyst
Standard: Nécessite 3D Analyst
Advanced: Nécessite 3D Analyst
