Diagramme de ligne d’horizon (Outils 3D Analyst)
Résumé
Permet de calculer le taux de visibilité du ciel et génère une table et un diagramme polaire en option.

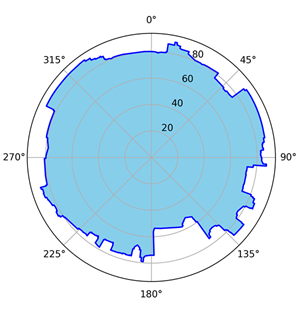

Illustration
Utilisation
Cet outil requiert les entités linaires créées par l’outil Horizon et génère un diagramme polaire. Le diagramme polaire peut être visualisé dans la fenêtre de message de l’outil et également enregistré sous forme d’image. Le message en sortie indique également le pourcentage de ciel visible au-dessus de l’horizon.
L’angle azimut et vertical de chaque point d’observation vers chaque sommet de la ligne d’horizon peut être exporté vers une table autonome si vous spécifiez la valeur de paramètre Output Angles Table (Table d’angles en sortie). Le tableau obtenu contiendra les champs suivants :
HORIZ_ANG—L’angle horizontal arithmétique exprimé, où 0° correspond à l’est et les valeurs augmentent dans le sens anti-horaire jusqu’à 360°. L’angle horizontal arithmétique est égal à 90 moins l’azimut.ZENITH_ANG—L’angle zénithal où 0° se trouve directement en haut le long de l’axe z, 90° à l’horizon et 180° directement en bas le long de l’axe z. L’angle zénithal est égal à 90 moins l’angle vertical à partir de l’horizon.HOR_AN_GEO—L’angle horizontal géographique pour lequel 0° se trouve au nord de la projection et les valeurs augmentent dans la direction horaire jusqu’à 360°.ZEN_AN_INV—L’angle zénithal pour lequel 0° indique l’horizon, 90° le haut le long de l’axe z et - 90° le bas le long de l’axe z.
Le paramètre Additional Fields (Champs supplémentaires) est activé, la table en sortie contient également les champs suivants :
FEATURE_ID—L’identifiant unique de l’entité définissant l’horizon. Les lignes pour lesquelles cette valeur est égale à -1 indiquent les endroits où l’horizon est défini par une surface, tandis qu’une valeur de -2 représente des lignes de transition qui ne contribuent pas à la ligne d’horizon, mais sont utilisées pour relier les segments qui définissent l’horizon.VERTEX_X—La coordonnée x du sommet.VERTEX_Y—La coordonnée y du sommet.VERTEX_Z—La coordonnée z du sommet.DIST_2D—La distance horizontale entre le point d’observation et le sommet.DIST_3D—La distance de pente entre le point d’observation et le sommet.
L’outil indique les angles de visibilité verticaux minimal et maximal par rapport au ciel avec le taux de visibilité du ciel, exprimé par une valeur comprise entre 0 et 1. Un taux de visibilité de 0,8 indique que 80 % du ciel est visible.
Le pourcentage de ciel visible est inclus dans les résultats. Cette valeur est égale à la surface au-dessus de l’horizon, divisée par la surface au-dessus de la valeur du paramètre Base Visibility Angle (Angle de visibilité de base) et est calculée uniquement dans la plage d’azimuts de l’horizon.
Paramètres
| Etiqueter | Explication | Type de données |
|---|---|---|
|
Entités de points d’observation en entrée |
Entités en entrée contenant un ou plusieurs points d’observation. |
Feature Layer |
|
Entités linéaires en entrée |
Entités linéaires représentant la ligne d’horizon. |
Feature Layer |
|
Angle de visibilité de base (Facultatif) |
Angle vertical de ligne de base utilisé pour calculer le pourcentage de ciel visible. Zéro signifie l’horizon, 90 signifie tout droit vers le haut et -90 signifie tout droit vers le bas. La valeur par défaut est 0. |
Double |
|
Champs supplémentaires (Facultatif) |
Spécifie si des champs supplémentaires seront ajoutés à la table d’angles.
|
Boolean |
|
Table d’angles en sortie (Facultatif) |
Le tableau qui sera créé pour générer les angles horizontaux et verticaux allant du point d’observation jusqu’à chacun des sommets de l’horizon. |
Table |
|
Nom du diagramme en sortie (Facultatif) |
Ce paramètre n’est pas pris en charge. |
Graph |
|
Image du diagramme en sortie (Facultatif) |
Image du diagramme polaire qui décrit la vue radiale de l’horizon visible. L’image peut être créée au format PNG, JPG, JPEG ou SVG. |
File |
Sortie dérivée
| Etiqueter | Explication | Type de données |
|---|---|---|
|
Taux de visibilité |
Pourcentage moyen de ciel visible pour tous les points d’observation. La valeur exprimée est comprise entre 0 et 1, où 0,8 représente 80 pour cent de visibilité de la ligne d’horizon. |
Double |
Environnements
Espace de travail courant, Étendue, Transformations géographiques
Informations de licence
- Basic: Nécessite 3D Analyst
- Standard: Nécessite 3D Analyst
- Advanced: Nécessite 3D Analyst
