Générer des rectangles le long des lignes (Outils de gestion des données)

Résumé

Crée une série de polygones rectangulaires qui suit une entité linéaire unique ou un groupe d’entités linéaires.

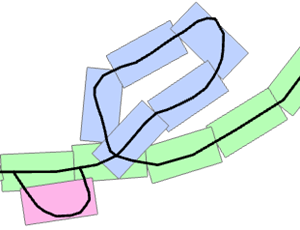

Illustration

Illustration de l’outil Générer des rectangles le long des lignes

Utilisation

  • La sortie contient les champs suivants :

    • ID—Nombre incrémentiel attribué à chaque entité.

    • GroupId—Entier attribué à toutes les entités dans une chaîne de connexion ou un groupe d’entités linéaires. Les résultats de l’outil peuvent inclure plusieurs groupes. En règle générale, un seul groupe provient d’un ensemble connecté d’entités linéaires ou d’une ligne unique avec plusieurs parties non connectées. Les entités créées à partir d’entités linéaires individuelles et non connectées sont attribuées à des groupes distincts. Les valeurs GroupId sont uniques et sont dérivées de l’ID d’objet de la première entité linéaire dans la chaîne donnée.

    • SeqId—Nombre incrémentiel attribué à chaque entité en fonction de l’ordre de création de l’entité dans chaque groupe.

    • Previous—Référence à la valeur SeqId précédente dans chaque groupe, à l’exception du premier enregistrement de chaque groupe. Le premier enregistrement peut référencer un élément voisin à l’extérieur du groupe.

    • Next—Référence à la valeur SeqId suivante dans chaque groupe, à l’exception du dernier enregistrement de chaque groupe. Le dernier enregistrement peut référencer un élément voisin à l’extérieur du groupe.

    • Angle—Les valeurs sont calculées avec l’orientation par défaut d’une carte, où 0 degré correspond au plein nord, 90 degrés au plein est, 180 degrés au plein sud et -90 degrés au plein ouest.

  • Les unités par défaut des paramètres Length Along the Line (Longueur le long de la ligne) et Length Perpendicular to the Line (Longueur perpendiculaire à la ligne) changent automatiquement en fonction des unités de la référence spatiale des entités linéaires en entrée.

Paramètres

Etiqueter Explication Type de données

Entités linéaires en entrée

Entités polylignes qui définissent la trajectoire des entités.

Feature Layer

Classe d’entités en sortie

Classe d'entités surfaciques en sortie.

Feature Class

Longueur le long de la ligne

(Facultatif)

Longueur des entités surfaciques en sortie le long des entités linéaires en entrée. La valeur par défaut est fonction de la référence spatiale des entités linéaires en entrée. Cette valeur correspond à 1/100 de l’étendue de la classe d’entités en entrée le long de l’axe x.

Linear Unit

Longueur perpendiculaire à la ligne

(Facultatif)

Longueur des entités surfaciques en sortie qui sont perpendiculaires aux entités linéaires en entrée. La valeur par défaut est fonction de la référence spatiale des entités linéaires en entrée. Cette valeur correspond à la moitié du nombre utilisé pour la longueur le long de la ligne.

Linear Unit

Méthode de tri spatial

(Facultatif)

Indique le point de départ de l’ordre séquentiel qui sera utilisé dans la création des entités en sortie. Si vous définissez le type de direction sur l’angle supérieur droit, les entités en sortie commencent en haut à droite de chaque entité en entrée.

  • Supérieur droit—Le point de départ des entités sera l’angle supérieur droit. Il s’agit de l’option par défaut.

  • Supérieur gauche—Le point de départ des entités sera l’angle supérieur gauche.

  • Inférieur droit—Le point de départ des entités sera l’angle inférieur droit.

  • Inférieur gauche—Le point de départ des entités sera l’angle inférieur gauche.

String

Environnements

Espace de travail courant

Informations de licence

  • Basic: Oui
  • Standard: Oui
  • Advanced: Oui
