Générer des parcours intérieurs (Outils Indoors)

Résumé

Génère des parcours préliminaires établis en fonction des obstacles, tels que les murs et colonnes, sur les niveaux sélectionnés dans un ou plusieurs bâtiments.

Une fois les transitions entre les étages par escalier ou par ascenseur ajoutées, utilisez l’outil Thin Indoor Pathways (Affiner les parcours intérieurs) pour créer le jeu de données réseau Indoor final.

Héritage :

Il s’agit d’un outil obsolète. Cette fonctionnalité a été remplacée par l’outil Generate Indoor Network Features (Générer des entités de réseau Indoor), qui crée et affine des parcours et transitions intérieurs et fournit des fonctionnalités supplémentaires.

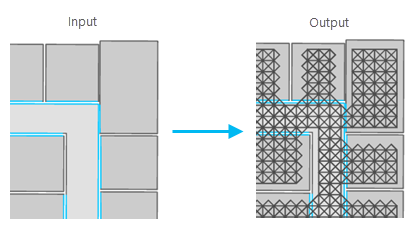

Illustration

Illustration de l’outil Générer des parcours intérieurs

Utilisation

Les couches ou classes d’entités utilisées pour les valeurs des paramètres Input Level Features (Entités Niveau en entrée), Input Detail Features (Entités Détails en entrée) et Restricted Unit Features (Entités Unité restreinte) peuvent être issues d’un jeu de données Indoor (créé à l’aide de l’outil Create Indoor Dataset (Créer un jeu de données Indoor)) ou d’une géodatabase (créée à l’aide de l’outil Create Indoords Database (Créer une base de données Indoors)). La couche ou classe d’entités utilisée pour le paramètre Target PrelimPathways (Parcours prélim. cibles) peut être issue d’un jeu de données réseau Indoor préliminaire (créé à l’aide de l’outil Create Indoor Network Dataset (Créer un jeu de données réseau Indoor)) ou d’une géodatabase Indoors.
La valeur du paramètre Input Level Features (Entités Niveau en entrée) doit être une couche ou classe d’entités conforme au modèle d’information ArcGIS Indoors pour la classe d’entités Niveaux.
- Pour générer des parcours pour des bâtiments ou niveaux spécifiques, utilisez l’outil Select Layer by Attribute (Sélectionner une couche par attribut) pour sélectionner les entités Niveau correspondantes avant d’exécuter l’outil.
- Si une classe ou couche d’entités n’ayant aucune entité sélectionnée est spécifiée, l’outil générera des parcours pour toutes les entités présentes.
La valeur du paramètre Input Detail Features (Entités Détails en entrée) doit être une couche ou classe d’entités conforme au modèle pour la classe d’entités Détails.
- Si la valeur du paramètre Input Detail Features (Entités Détails en entrée) contient des polylignes représentant à la fois des interruptions (telles que des murs et des fenêtres) et des éléments autres que des interruptions (tels que des escaliers et des portes), utilisez le paramètre Detail Expression (Expression Détails) pour identifier les entités constituant des interruptions. Dans le modèle Indoors, les valeurs du champ USE_TYPE sont généralement utilisées.
La valeur du paramètre Target PrelimPathways (Parcours prélim. cibles) doit être une couche ou classe d’entités conforme au modèle PrelimPathways pour la classe d’entités PrelimPathways.
- Si la valeur du paramètre Target PrelimPathways (Parcours prélim. cibles) contient déjà des parcours pour les niveaux définis par la valeur du paramètre Input Level Features (Entités Niveau en entrée), l’outil remplace les parcours existants.
Le paramètre Lattice Rotation (Rotation du canevas) définit l’angle selon lequel pivote le canevas des parcours généré par rapport au plein ouest.
- Vous pouvez utiliser le paramètre Lattice Rotation (Rotation du canevas) pour générer des parcours qui s’alignent mieux avec le sens de déplacement principal des entités Niveau en entrée.
- Si la valeur Lattice Rotation (Rotation du canevas) n’est pas renseignée, l’outil calcule une valeur de rotation en fonction du rectangle d’emprise minimale du niveau de chaque bâtiment, tel que défini par la valeur du paramètre Input Level Features (Entités Niveau en entrée).
Le paramètre Lattice Density (Densité du canevas) définit la distance maximale entre des nœuds connectés adjacents dans le canevas des parcours. La valeur du paramètre doit être comprise entre 0,25 et 2,9. L’outil utilise l’unité de mesure du système de coordonnées du jeu de données Indoors.
- Vous pouvez utiliser le paramètre Lattice Densité (Densité du canevas) pour générer un canevas avec un espacement suffisamment réduit qui permet de franchir les portes les plus étroites dans vos plans d’étage.
- Évitez de rendre le canevas plus dense que nécessaire. La génération des canevas denses prend plus de temps et demande plus d’espace disque.
- La valeur par défaut (0,6) fonctionne bien dans la plupart des situations si le système de coordonnées du jeu de données Indoors est en mètres. Si le jeu de données Indoors utilise un système de coordonnées avec une unité de mesure autre que le mètre, vous pouvez modifier la valeur par défaut du paramètre. Si, par exemple, le jeu de données Indoors utilise un système de coordonnées State Plane en pieds, changez la valeur définie par défaut sur 0,6 par 1,9. Faites un essai sur un seul étage afin de trouver la densité de canevas la plus adaptée à vos plans d’étage.
La valeur du paramètre Restricted Unit Features (Entités Unité restreinte) doit être une couche ou classe d’entités conforme au modèle Indoors pour la classe d’entités Unités.
- Le paramètre Restricted Unit Features (Entités Unité restreinte) permet de définir les zones d’un plan d’étage dans lesquelles les parcours ne doivent pas être générés, comme les zones d’aménagement paysager intérieur, les accès de maintenance ou les atriums ouverts sur l’étage inférieur.
- Si la valeur du paramètre Restricted Unit Features (Entités Unité restreinte) contient des polygones représentant à la fois des espaces restreints et non restreints, utilisez le paramètre Restricted Unit Expression (Expression Unité restreinte) pour identifier les entités qui représentent les espaces restreints. Dans le modèle Indoors, les valeurs du champ USE_TYPE sont généralement utilisées.

Etiqueter	Explication	Type de données
Entités Niveau en entrée	Entités surfaciques en entrée représentant les niveaux des bâtiments. Dans le modèle Indoors, il s’agit de la couche Niveaux. L’outil respecte les sélections et les ensembles de définition appliqués à la couche.	Feature Layer
Entités Détails en entrée	Entités polylignes en entrée représentant des détails architecturaux pouvant constituer des interruptions pour le déplacement à l’intérieur d’un bâtiment. Dans le modèle Indoors, il s’agit de la couche Détails. Si la couche de polyligne en entrée contient des entités représentant à la fois les interruptions (telles que les murs et les fenêtres) et des non-interruptions (telles que des escaliers et des portes), utilisez le paramètre Detail Expression (Expression Détail) pour identifier les entités qui représentent des interruptions.	Feature Layer
Parcours prélim. cibles	Classe ou couche d’entités dans laquelle les polylignes des parcours générées sont écrites. Dans le modèle Indoors, il s’agit de la couche PrelimPathways.	Feature Layer
Rotation du canevas (Facultatif)	Nombre de degrés de rotation dans le sens horaire par rapport au plein ouest appliqué à la direction de déplacement principal des étages en entrée. Lorsqu’il n’est pas renseigné, l’outil calcule une valeur en fonction du rectangle d’emprise minimale de chaque étage. La valeur doit être comprise entre 0,0 et 180,0.	Double
Densité du canevas (Facultatif)	Distance maximale autorisée entre des nœuds dans le canevas des parcours généré. L’outil utilise l’unité de mesure du système de coordonnées du jeu de données Indoors. La valeur par défaut est 0,6. La valeur doit être comprise entre 0,25 et 2,9.	Double
Entités Unité restreinte (Facultatif)	Entités surfaciques en entrée représentant des espaces restreints et non restreints dans un bâtiment. Dans le modèle Indoors, il s’agit de la couche Unités.	Feature Layer
Expression Unité restreinte (Facultatif)	Expression SQL qui permet de sélectionner les valeurs du paramètre Restricted Unit Features (Entités Unité restreinte) pour lesquelles l’outil ne doit pas générer de parcours.	SQL Expression
Expression Détails (Facultatif)	Expression SQL qui permet de sélectionner les valeurs du paramètre Input Detail Features (Entités Détails en entrée) pour lesquelles l’outil ne doit pas générer de parcours.	SQL Expression

Sortie dérivée

Etiqueter	Explication	Type de données
Parcours mis à jour	Couche Target PrelimPathways (Parcours prélim. cibles) mise à jour.	Feature Class

arcpy.indoors.GenerateIndoorPathways(in_level_features, in_detail_features, target_pathways, {lattice_rotation}, {lattice_density}, {restricted_unit_features}, {restricted_unit_exp}, {detail_exp})

Nom	Explication	Type de données
in_level_features	Entités surfaciques en entrée représentant les niveaux des bâtiments. Dans le modèle Indoors, il s’agit de la couche Niveaux. L’outil respecte les sélections et les ensembles de définition appliqués à la couche.	Feature Layer
in_detail_features	Entités polylignes en entrée représentant des détails architecturaux pouvant constituer des interruptions pour le déplacement à l’intérieur d’un bâtiment. Dans le modèle Indoors, il s’agit de la couche Détails. Si la couche de polyligne en entrée contient des entités représentant à la fois les interruptions (telles que les murs et les fenêtres) et des non-interruptions (telles que des escaliers et des portes), utilisez le paramètre `detail_exp` pour identifier les entités qui représentent des interruptions.	Feature Layer
target_pathways	Classe ou couche d’entités dans laquelle les polylignes des parcours générées sont écrites. Dans le modèle Indoors, il s’agit de la couche PrelimPathways.	Feature Layer
lattice_rotation (Facultatif)	Nombre de degrés de rotation dans le sens horaire par rapport au plein ouest appliqué à la direction de déplacement principal des étages en entrée. Lorsqu’il n’est pas renseigné, l’outil calcule une valeur en fonction du rectangle d’emprise minimale de chaque étage. La valeur doit être comprise entre 0,0 et 180,0.	Double
lattice_density (Facultatif)	Distance maximale autorisée entre des nœuds dans le canevas des parcours généré. L’outil utilise l’unité de mesure du système de coordonnées du jeu de données Indoors. La valeur par défaut est 0,6. La valeur doit être comprise entre 0,25 et 2,9.	Double
restricted_unit_features (Facultatif)	Entités surfaciques en entrée représentant des espaces restreints et non restreints dans un bâtiment. Dans le modèle Indoors, il s’agit de la couche Unités.	Feature Layer
restricted_unit_exp (Facultatif)	Expression SQL qui permet de sélectionner les valeurs du paramètre `restricted_unit_features` pour lesquelles l’outil ne doit pas générer de parcours.	SQL Expression
detail_exp (Facultatif)	Expression SQL qui permet de sélectionner les valeurs du paramètre `in_detail_features` pour lesquelles l’outil ne doit pas générer de parcours.	SQL Expression

Sortie dérivée

Nom	Explication	Type de données
updated_pathways	Couche Target PrelimPathways (Parcours prélim. cibles) mise à jour.	Feature Class

Exemple de code

Exemple 1 d’utilisation de la fonction GenerateIndoorPathways (fenêtre Python)

Le script Python ci-dessous montre comment utiliser la fonction GenerateIndoorPathways en mode immédiat.

import arcpy
arcpy.indoors.GenerateIndoorPathways(r"C:\ExampleCampus.gdb\Indoors\Levels",
                                      r"C:\ExampleCampus.gdb\Indoors\Details",
                                      r"C:\ExampleCampus.gdb\PrelimNetwork\PrelimPathways",
                                      28.2, 0.65,
                                      r"C:\ExampleCampus.gdb\Indoors\Units",
                                      "USE_TYPE = 'Landscaping'",
                                      "USE_TYPE IN ('I-WALL', 'A-WALL-GLAS', 'A-WALL-EXTR')")

Exemple 2 d’utilisation de la fonction GenerateIndoorPathways (script autonome)

Le script autonome ci-après illustre l’utilisation de la fonction GenerateIndoorPathways.

# Name: Indoors_GenerateIndoorPathways_example2.py
# Description: Generates pathways for specified levels

# import system modules
import arcpy

# set input features
in_level_features = r"C:\ExampleCampus.gdb\Indoors\Levels"
in_detail_features = r"C:\ExampleCampus.gdb\Indoors\Details"
target_pathways = r"C:\temp\ExampleCampus.gdb\PrelimNetwork\PrelimPathways"

# Define which Details features represent barriers
detail_exp = "USE_TYPE IN ('Interior Wall', 'Column')"

# Let tool calculate rotation for each facility
lattice_rotation = None

# Set max distance in meters between lattice nodes
lattice_density = 0.55

# Don't generate pathways for maintenance areas
restricted_unit_features = r"C:\ExampleCampus.gdb\Indoors\Units"
restricted_unit_exp = "USE_TYPE IN ('AC Duct Shaft', 'Janitor''s Closet', 'Electrical Room')"

arcpy.indoors.GenerateIndoorPathways(in_level_features, in_detail_features,
                                     target_pathways, lattice_rotation,
                                     lattice_density, restricted_unit_features,
                                     restricted_unit_exp, detail_exp)

Environnements

Cet outil n’utilise pas d’environnement de géotraitement.

Informations de licence

Basic: Non
Standard: Non
Advanced: Requiert ArcGIS Indoors Pro ou ArcGIS Indoors Maps et 3D‏ Analyst
