参照グリッドの使用

編集用の参照 グリッド オーバーレイは、フィーチャの修正または作成中にフィーチャの位置を調整し、距離を視覚化する際の助けとなる構成可能な水平/垂直グリッドラインで構成されています。参照グリッドは、アクティブなマップまたはシーンの下部にあるステータスバーから利用できます。

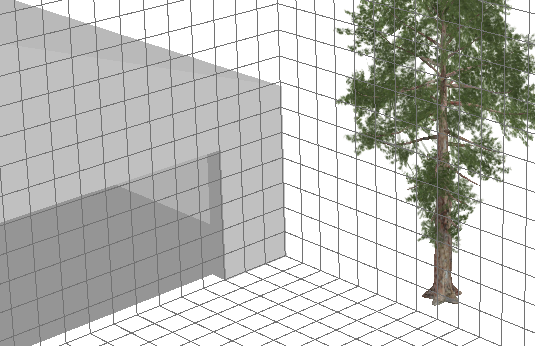

グリッドは、交差する水平線と垂直線から構成され、アクティブな 2D または 3D マップの範囲全体に表示されます。アクティブなビューが 3D マップの場合は、必要に応じて、シーンの左側または右側に垂直方向の平面グリッドを表示できます。

参照グリッドのカスタマイズ方法については、「参照グリッドのカスタマイズ」をご参照ください。

グリッドのオン/オフの切り替え

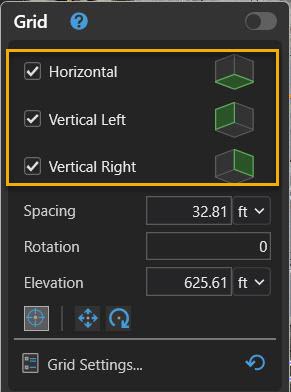

グリッドをオンにすると、現在有効化されているグリッドが表示されます。 2D マップでは、水平グリッドが自動的に有効化されます。 3D マップでは、水平グリッドと垂直グリッドを別々に有効化/無効化できます。

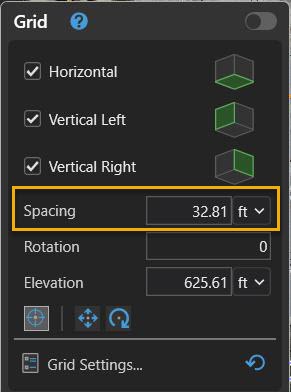

グリッド間隔を変更すると、水平グリッドと垂直グリッドに距離を均等に適用できます。

1 回目のクリックで原点を移動し、2 回目で回転するように原点と回転を同時に変更します。 3D マップでは、1 回目のクリックで高さも設定されます。

原点だけを変更して、現在の回転角度を保持します。 3D ローカルシーンでは、1 回目のクリックで高さも設定されます。

回転角度だけを変更して、原点の位置を保持します。

編集タブの フィーチャ グループで、スナップの基本設定を有効にします。
アクティブなマップまたはシーンの下部にあるステータスバーで、グリッド の上にポインターを置き、ポップアップダイアログボックスを表示します。

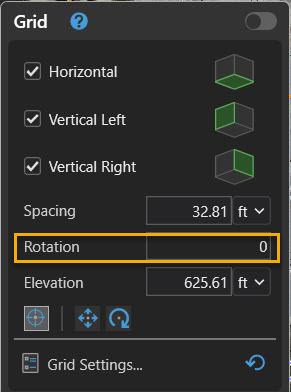

回転角度を入力するには、次の手順に従います。
1. 回転角度 テキストボックスをクリックして回転角度を入力します。
2. ポインターをマップに移動して、ダイアログボックスを非表示にします。
ポインターを使用するには、以下の手順を実行します。

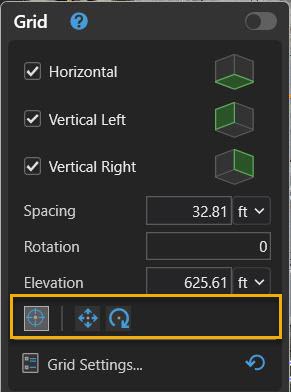

1. グリッド ツールバーで、回転をクリックします。

  マップまたはシーンの下部にグリッドツールバーが表示されます。
2. ポインターを移動して、グリッドを対話形式で回転します。
3. クリックして、回転角度を設定します。

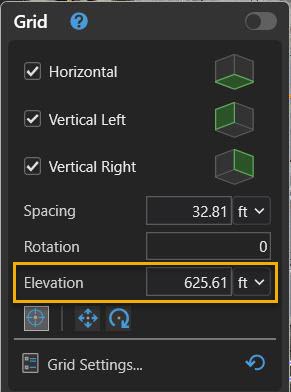

3D ローカルシーンでは、高さだけを変更して、現在の原点と回転を保持します。
