シーンの標高断面の表示

シーンツール 内の 標高断面 ツールを使用すると、ラインに沿って標高第麺を生成できます。標高断面を作成するには、次の方法があります。

ラインの描画による標高断面の作成

テレイン、建物、3D メッシュ、3D スタイルを持つフィーチャ上にラインを描画すると、標高断面を表示できます。

ラインを描画して断面を生成するには、次の手順に従います。

シーンツール をクリックして、標高断面 ツールにアクセスします。
標高断面 ツールをクリックします。
シーンで、クリックしてラインの描画を開始し、さらに続けてクリックして線分を追加作成します。
ダブルクリックまたは完了をクリックして、ラインの描画を終了します。

標高断面 ツールに、統計情報を含む標高断面図が表示されます。チャートを対話的に操作して、詳細情報を表示できます。
必要に応じて、ハンドルを使用してラインを水平方向に移動したり、編集したりできます。標高断面図が動的に変化します。
- ラインを移動させるには、大きなオレンジ色のディスクをドラッグします。
- 個々の頂点を移動するか、セグメントの中心に頂点を作成するには、ラインのハンドルをドラッグします。
新しい断面 をクリックして新しいラインを描画します。

シーン内で、2D スタイルまたは 3D スタイルを使用して既存のラインの標高断面を表示できます。

既存のラインの断面を生成するには、次の手順に従います。

シーンツール をクリックして、標高断面 ツールにアクセスします。
標高断面 ツールをクリックします。
ラインによる選択 をクリックします。
シーン内で、既存のラインをクリックして選択し、標高断面を生成します。

標高断面 ツールに、統計情報を含む標高断面図が表示されます。チャートを対話的に操作して、詳細情報を表示できます。

標高断面 ツールには、描画または選択したラインの標高情報が表示されます。

グラフには、以下のタイプの標高断面が表示されます。


地表	地表、つまりテレインの標高断面。
レイヤー	現在のシーンビューに表示される 3D オブジェクトの標高断面。これには、建物、3D メッシュ、3D スタイルが設定されたフィーチャが含まれます。点群シーンレイヤーは、標高断面を生成しません。
ライン	選択したラインの標高断面です。

表示する標高断面をカスタマイズするチェックボックスをオンまたはオフにします。

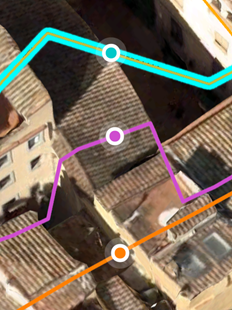

ある断面タイプが標高を生成するかどうかは、描画または選択するラインの性質によって異なります。以下の図では、選択したラインがさらに 3D オブジェクトを横切るので、標高は 3 つすべてのタイプに対して計算されます。

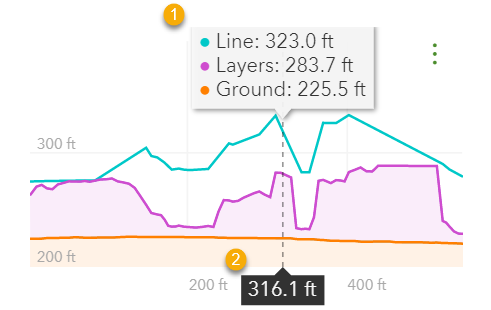

以下の図は、チャートの上にカーソルを置いたときの表示例です。


	使用可能な断面図のタイプの標高。
	ラインの始点からの水平距離。

各断面タイプの展開ボタンをクリックすると、統計情報を展開して表示できます。

傾斜角は、10 メートル以上の距離でサンプリングして算出されます。
標高断面の長さは 2D の長さか、X 軸に沿った距離です (WGS84 および WebMercator では測地線)。実際の長さは、ラインや地表に沿って計算されません。

単位を変更するには、設定ボタンをクリックし、単位ドロップダウンメニューをクリックします。
